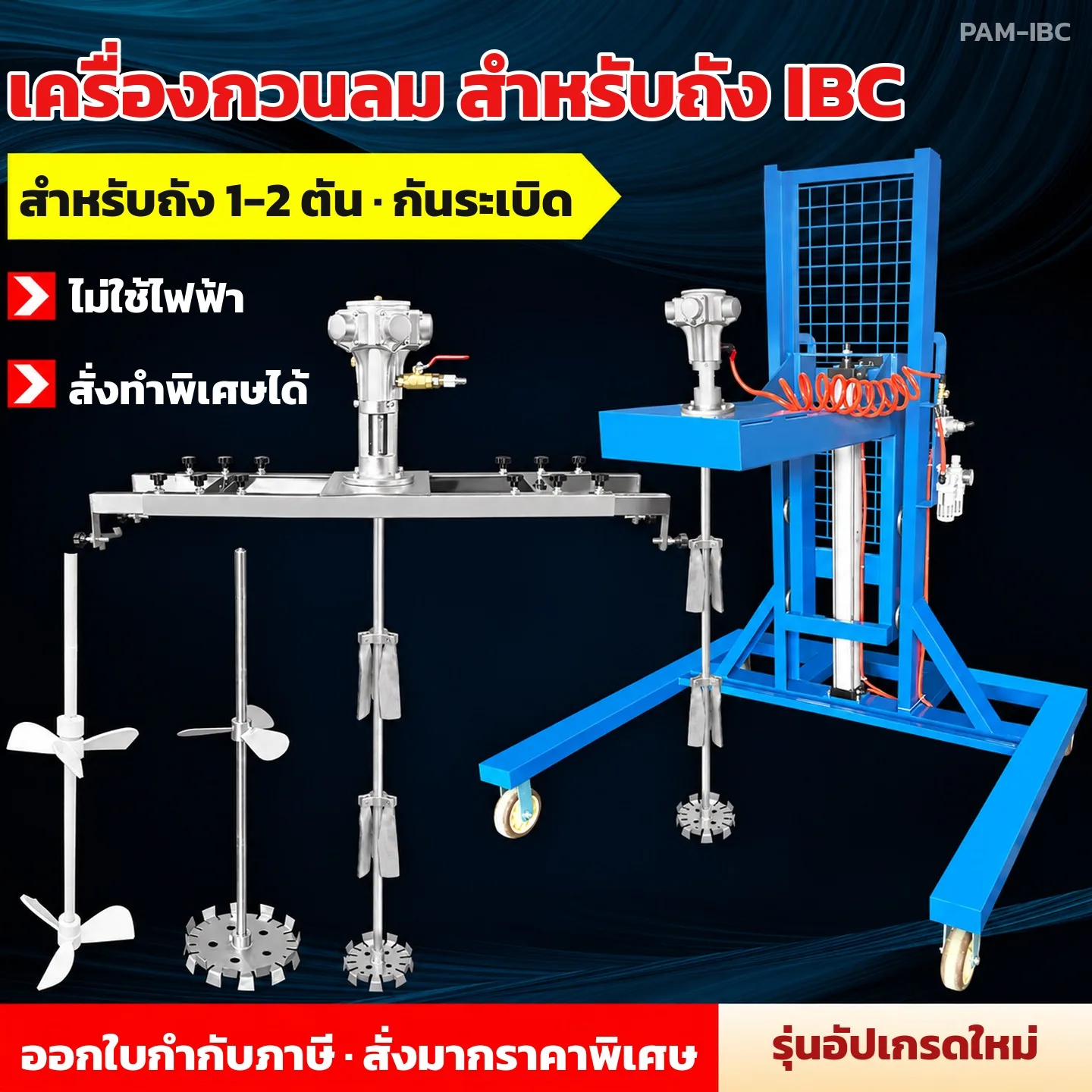

PAM-IBC เครื่องกวนลม กันระเบิด สำหรับถัง IBC 1,000 ลิตร มอเตอร์ลม 3 สูบ / 5 สูบ / 5 สูบใหญ่ คานหนีบปากถัง และโครงรถเข็นยกด้วยลม 22 รุ่น

รายละเอียดสินค้า

เครื่องกวนผสมระบบลม (pneumatic mixer) คือเครื่องกวนของเหลวที่ใช้ลมอัดจากปั๊มลมเป็นต้นกำลัง แทนมอเตอร์ไฟฟ้า ตัวเครื่องจึงไม่มีสวิตช์ ไม่มีสายไฟ ไม่เกิดประกายไฟและไม่ร้อนขณะทำงาน ใช้กวนสี ทินเนอร์ ตัวทำละลาย กาว หมึกพิมพ์ และสารไวไฟได้อย่างปลอดภัย ตระกูล PAM-IBC ออกแบบมาสำหรับถัง IBC 1,000 ลิตรโดยเฉพาะ มีทั้งแบบคานหนีบปากถังที่ยกไปวางคร่อมถังแล้วสอดใบกวนลงช่องฝา และแบบโครงรถเข็นที่ยกแกนกวนขึ้น-ลงด้วยกระบอกลม เข็นไปกวนถังไหนก็ได้

ทำไมต้องกวนด้วยลม
• สี ทินเนอร์ กาว และตัวทำละลายมีไอระเหยไวไฟ มอเตอร์ไฟฟ้าธรรมดาที่มีแปรงถ่านหรือสวิตช์อาจเกิดประกายไฟได้ มอเตอร์ลมไม่มีชิ้นส่วนไฟฟ้าเลย
• ปรับรอบได้ต่อเนื่องไร้ขั้นด้วยการเปิด-หรี่บอลวาล์ว เริ่มช้าแล้วค่อยเร่ง ของเหลวไม่กระฉอก
• ตัวเครื่องเบา ไม่มีตู้ควบคุม ย้ายไปใช้กับถังใบอื่นได้ทันทีที่มีสายลมถึง
• ถัง IBC 1,000 ลิตรเปิดฝาช่องเติมได้แค่ช่องเล็ก ใบกวนแบบยืดหดจะพับเก็บตอนสอดผ่านช่องฝา แล้วกางออกเมื่อหมุน ไม่ต้องตัดฝาถัง

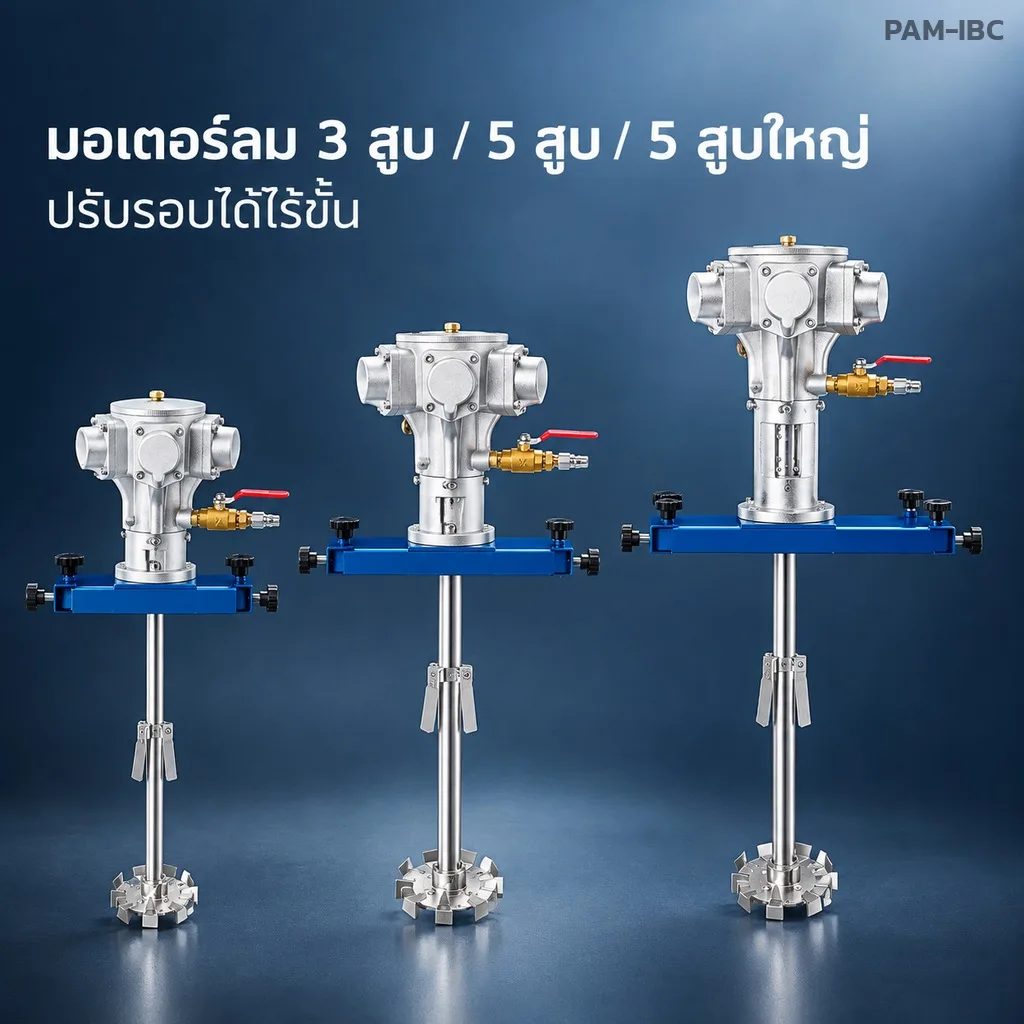

มอเตอร์ลม 3 ขนาด เลือกจากความหนืด
ตัวเลขที่ต่างกันคือแรงบิดกับรอบ แรงบิดสูงกวนของหนืดได้ รอบสูงเหมาะกับของใส ส่วนคาน แกน และใบกวนเลือกแยกได้
• 3 สูบ 1/2 แรงม้า — แรงบิดสูงสุด 3.5 N·m รอบอิสระ 0-2,500 รอบ/นาที หัวมอเตอร์กว้าง 160 มม. เหมาะกับสารละลายน้ำ น้ำยา และของเหลวความหนืดต่ำ
• 5 สูบ 3/4 แรงม้า — แรงบิดสูงสุด 7 N·m รอบอิสระ 0-1,900 รอบ/นาที หัวมอเตอร์ 170 มม. สำหรับสี หมึก กาวทั่วไป ของเหลวหนืดเล็กน้อย
• 5 สูบใหญ่ 1 แรงม้า — แรงบิดสูงสุด 16.9 N·m รอบอิสระ 0-1,300 รอบ/นาที หัวมอเตอร์ 195 มม. แรงระดับอุตสาหกรรม เรซิน สารเคลือบ ของเหลวหนืดปานกลางถึงสูง

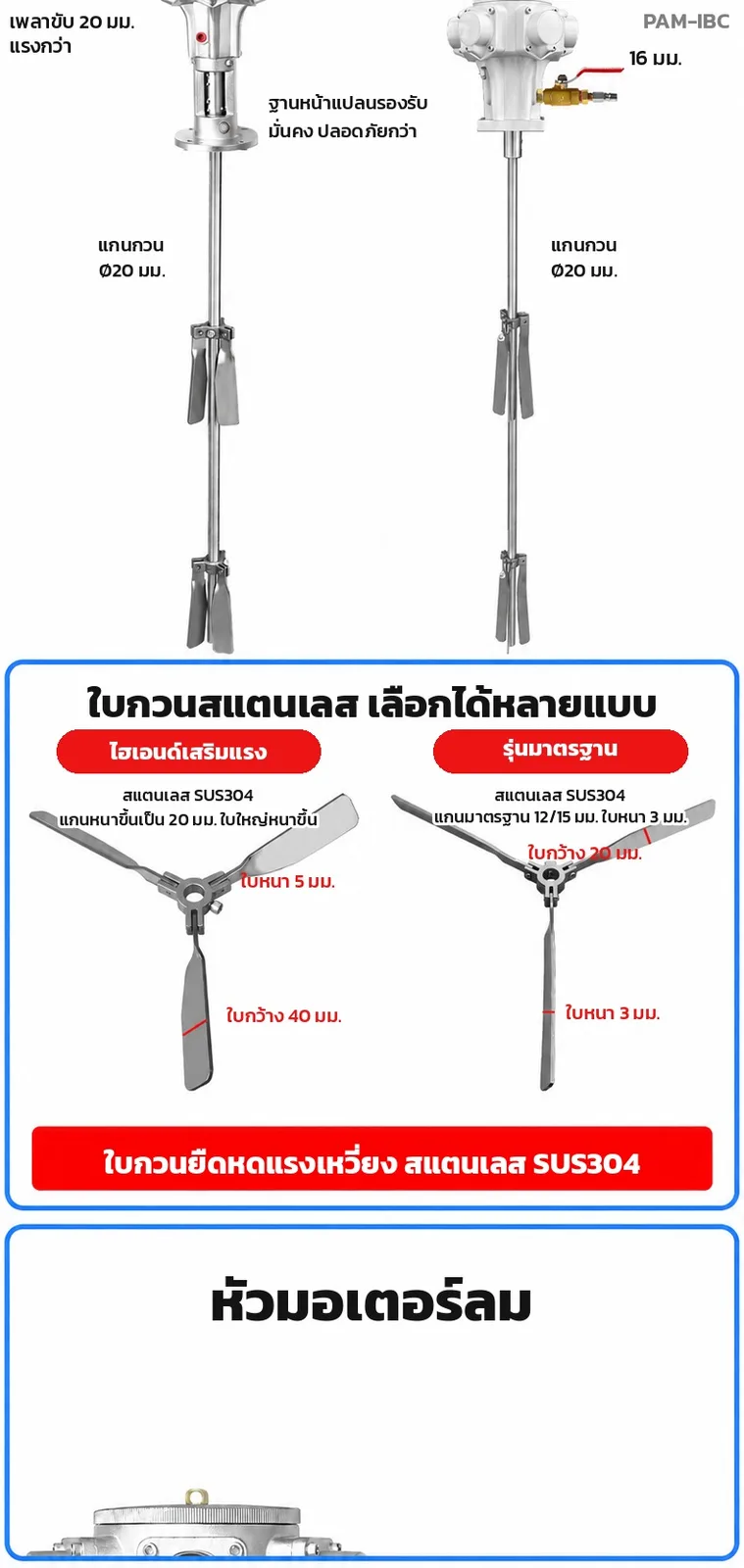

• รุ่นเสริมแรง — มอเตอร์ 5 สูบใหญ่เหมือนกัน แต่แกนกวนหนาขึ้นเป็น Ø20 มม. และใบหนาขึ้นเป็น 5 มม. สำหรับงานหนักต่อเนื่อง

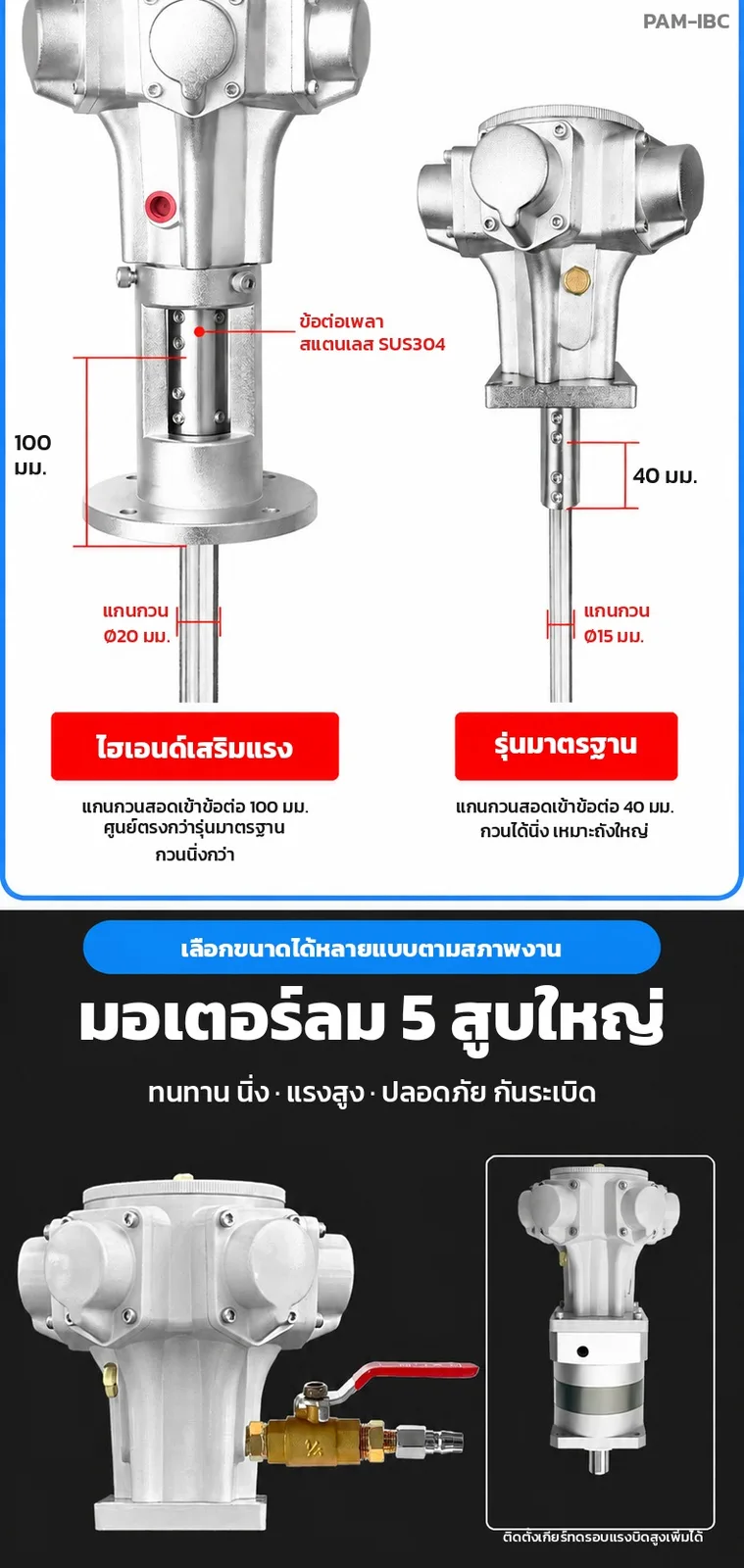

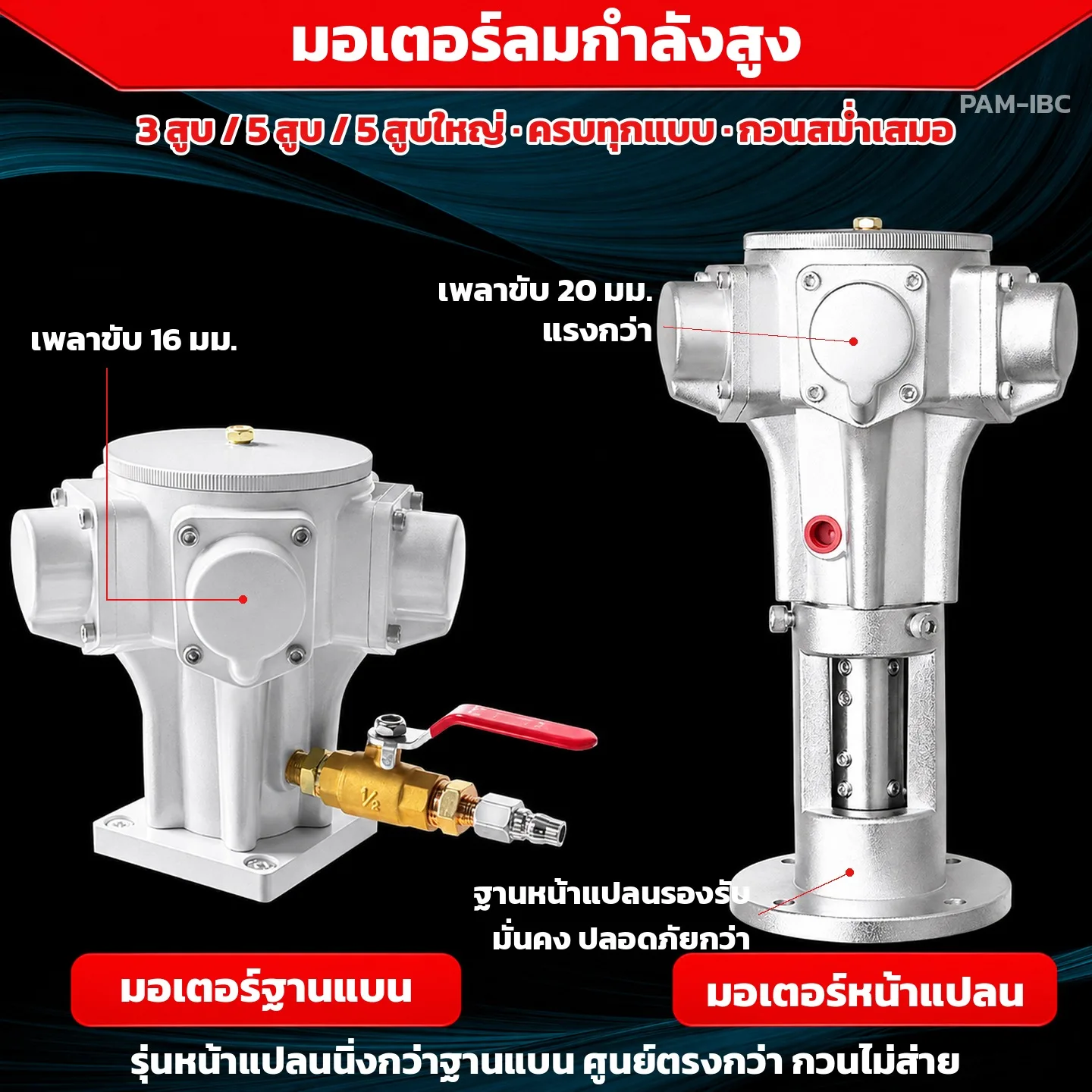

• รุ่นหน้าแปลนไฮเอนด์ — มอเตอร์ 5 สูบใหญ่ฐานหน้าแปลน แกน Ø20 มม. สอดเข้าข้อต่อเพลาลึก 100 มม. (รุ่นมาตรฐาน 40 มม.) ศูนย์ตรงกว่า กวนไม่ส่าย คานยาว 85-150 ซม. กว้าง 30 ซม. มีทั้งคานเหล็กพ่นสีและคานสแตนเลสยืดหด
• รุ่นเกียร์ทดรอบ — มอเตอร์ 5 สูบใหญ่ต่อเกียร์ทดรอบดาวเคราะห์ แรงบิดสูงสุด 50 N·m รอบ 0-500 รอบ/นาที สำหรับของหนืดมากและตะกอนหนัก มีเฉพาะรุ่นโครงรถเข็น

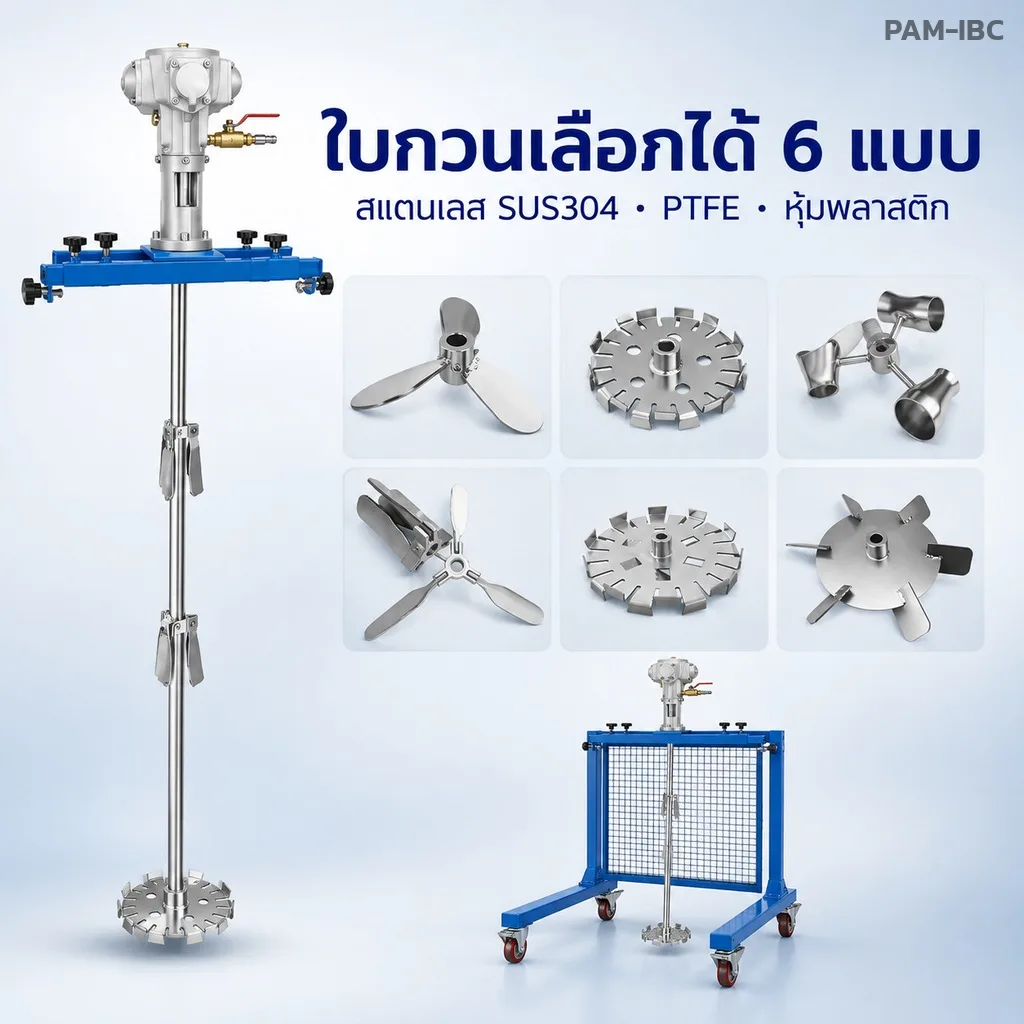

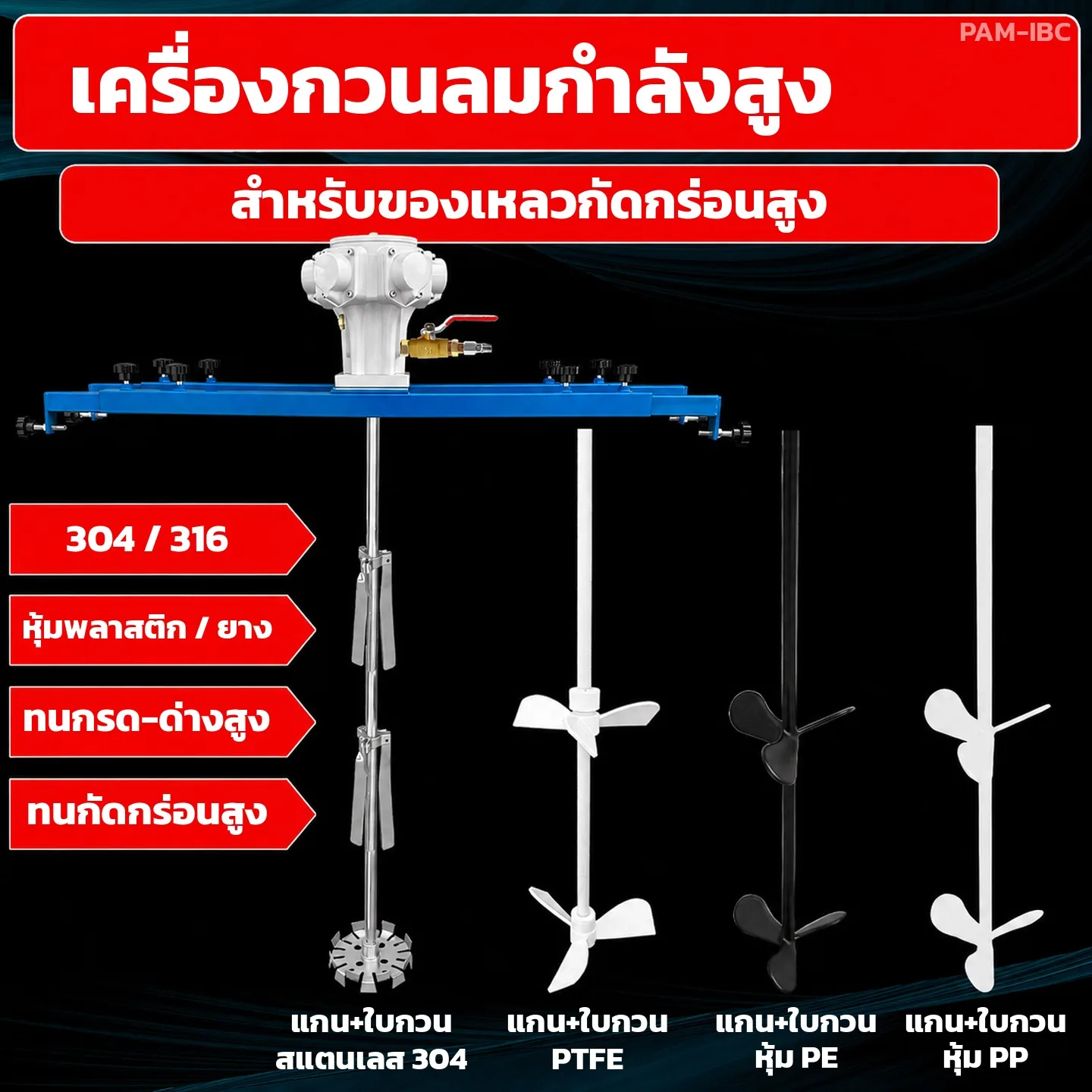

ใบกวน 4 แบบหลัก เลือกจากถังและสารที่กวน

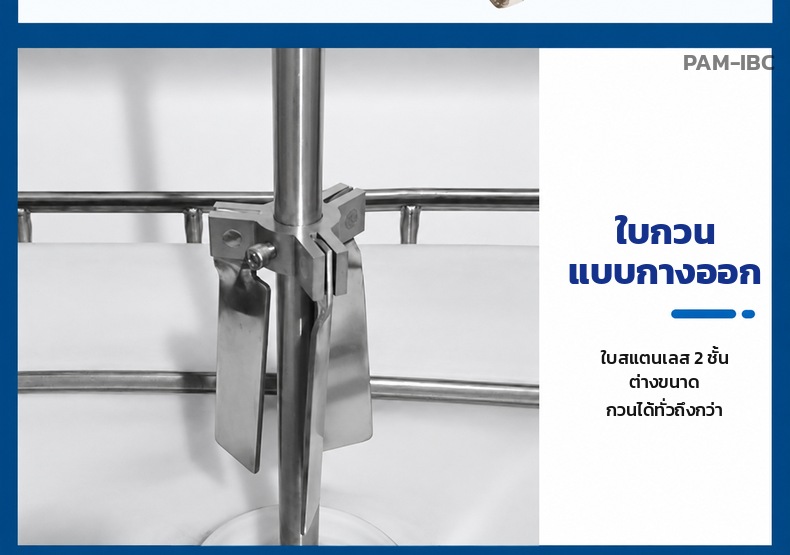

• ใบยืดหด (RT) — ใบสแตนเลส 2 ชั้นพับเก็บได้ กางออกเป็น Ø250 หรือ Ø400 มม. เมื่อหมุน มีจานฟันบน-ล่าง Ø120 มม. ที่ปลายแกนช่วยตีเม็ดสีให้กระจาย ใช้กับถัง IBC โดยไม่ต้องเปิดฝาใหญ่
• ใบพัด 3 แฉก (SS) — ใบพัดสแตนเลส Ø250 มม. กับจานฟัน Ø220-250 มม. ให้การไหลแนวแกนดี สำหรับถังปากกว้าง ถังสแตนเลส ถังผสม ที่สอดใบใหญ่ลงได้
• หุ้มพลาสติก PP (PC) — แกนและใบหุ้มพลาสติก Ø150 มม. สำหรับกรด-ด่างเข้มข้นที่กัดสแตนเลส
• PTFE (PT) — แกนและใบเทฟลอน Ø200 มม. ทนสารเคมีกัดกร่อนสูงและตัวทำละลายเกือบทุกชนิด
นอกจากนี้ยังสั่งใบกวนถ้วยกรวย จานเทอร์ไบน์ จาน 6 แฉก และใบขนาดอื่นเพิ่มได้

2 รูปแบบการติดตั้ง

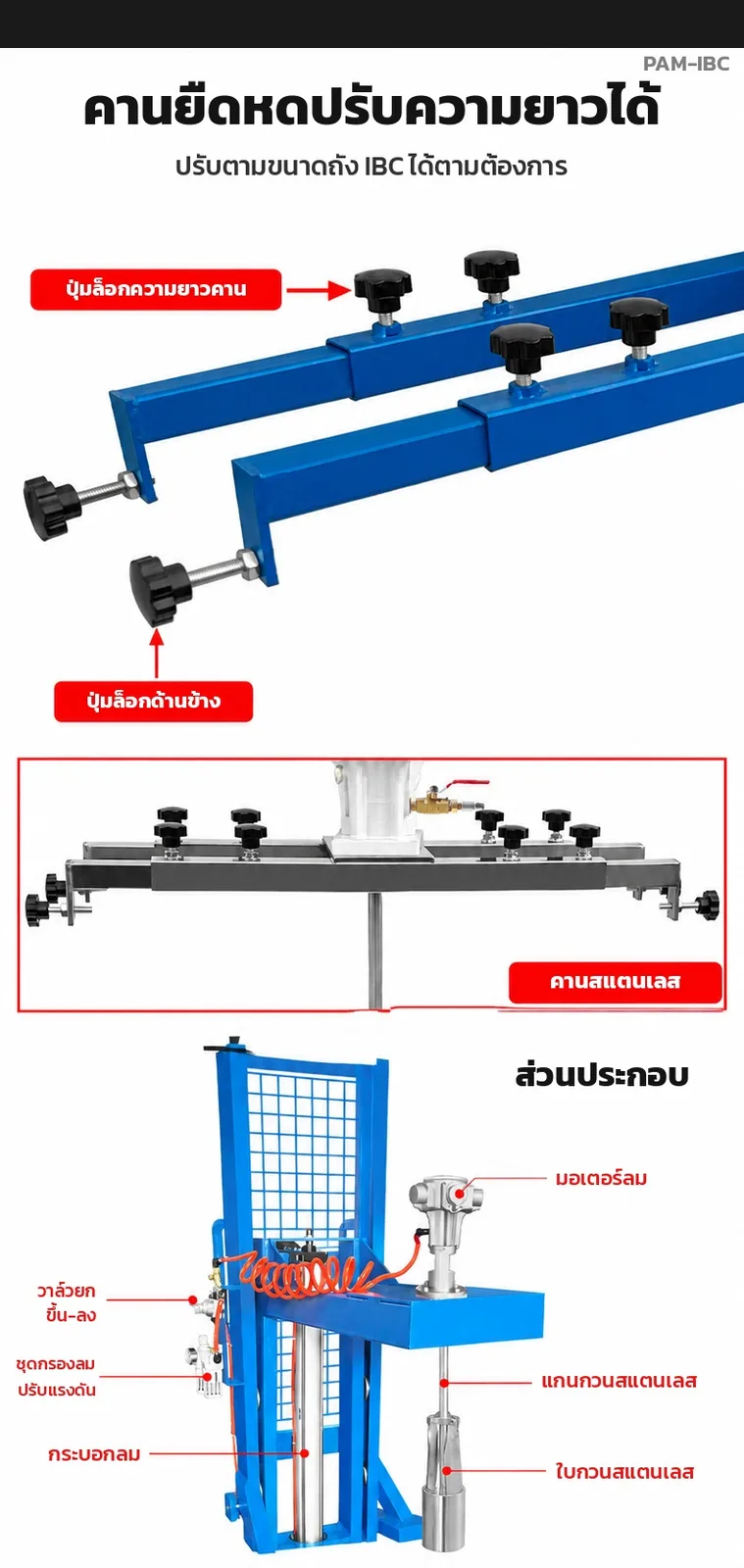

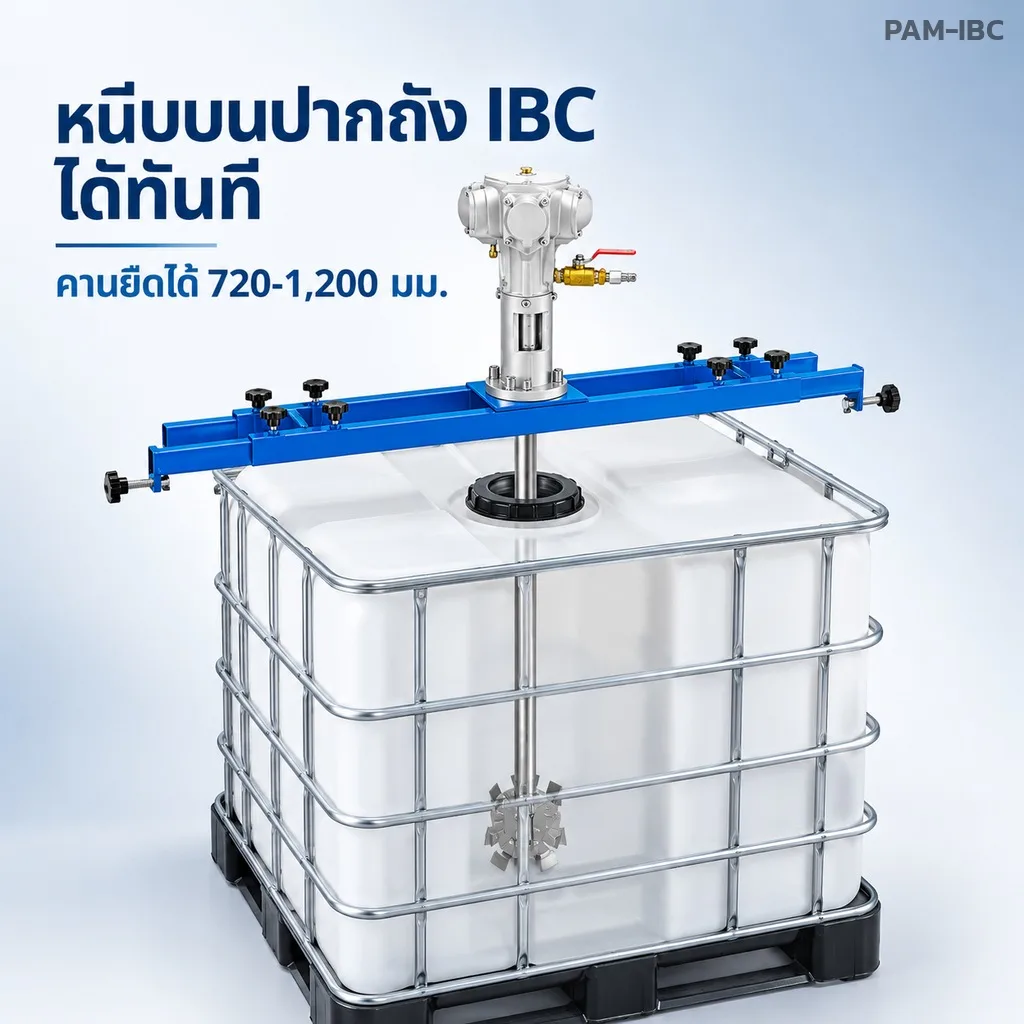

• คานหนีบปากถัง — คานเหล็กพ่นสีน้ำเงินปรับความยาวได้ 720-1,200 มม. ด้วยปุ่มล็อก วางคร่อมปากถัง IBC หรือถังปากกว้างแล้วขันปุ่มล็อกด้านข้าง ยก 2 คนติดตั้งได้ในไม่กี่นาที

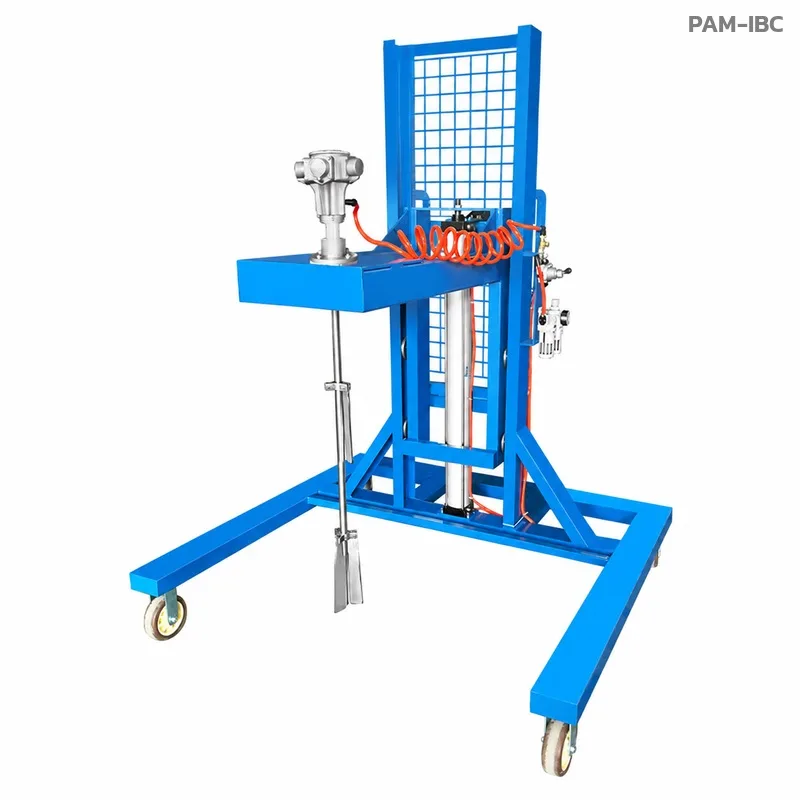

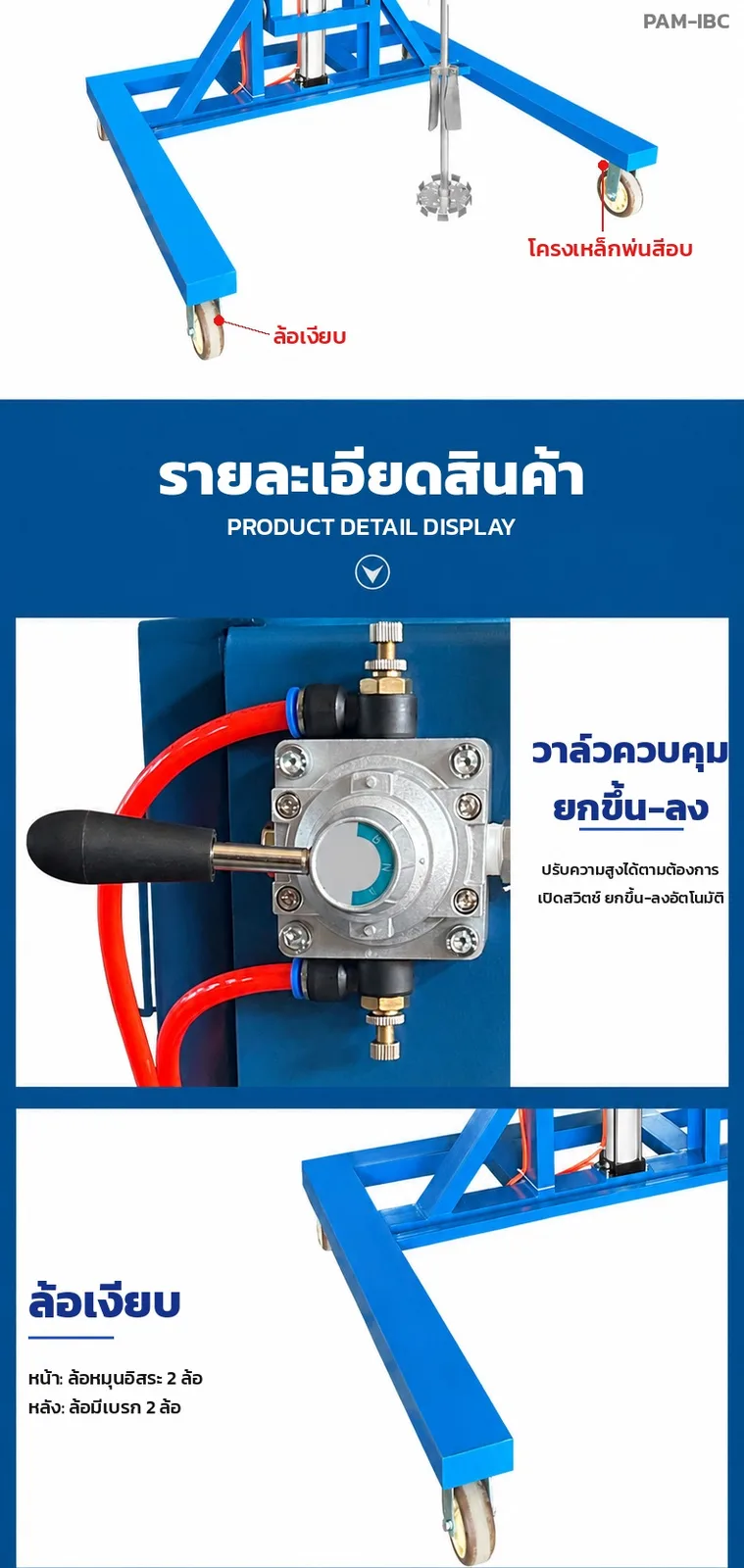

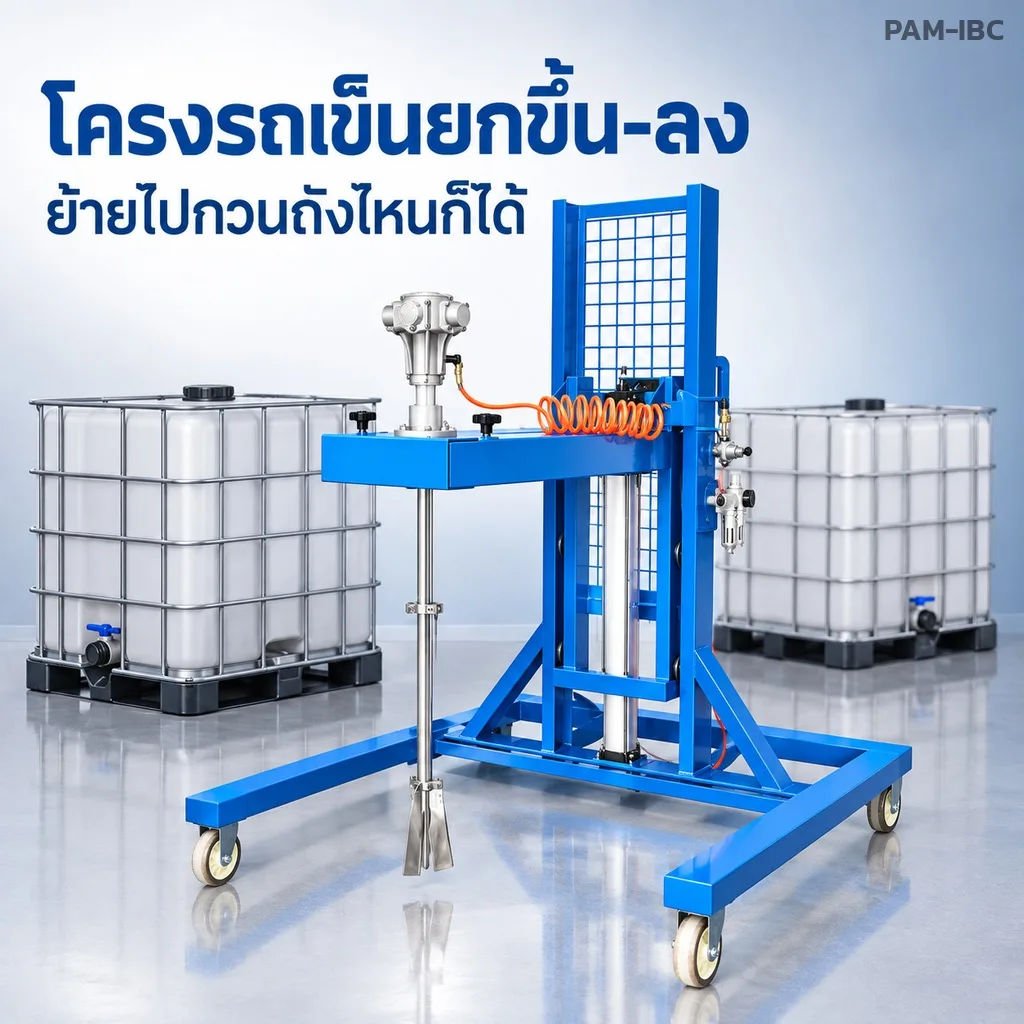

• โครงรถเข็นยกด้วยลม — โครงทรงประตูล้อเลื่อน 4 ล้อ (หน้าหมุนอิสระ หลังมีเบรก) ยกแกนกวนขึ้น-ลง 125 ซม. ด้วยกระบอกลมและวาล์วมือโยก สูงรวม 195 ซม. โครงยาว 150 ซม. กว้าง 135 ซม. เข็นไปคร่อมถัง IBC ใบไหนก็ได้ มีโครงเหล็กพ่นสีอบและโครงสแตนเลสทั้งชุด

รุ่นทั้งหมด 22 รุ่น

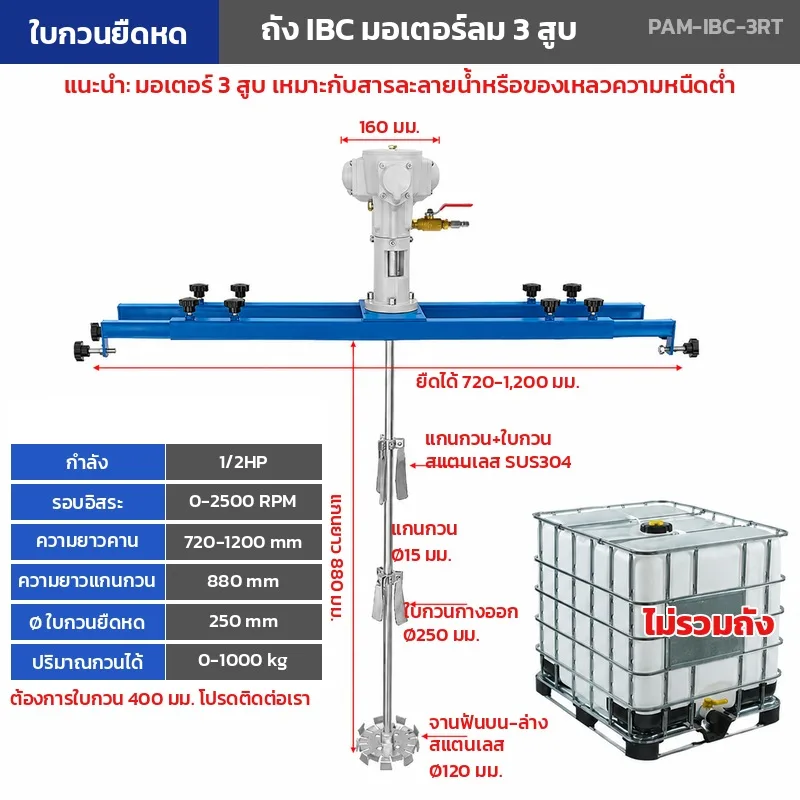

• PAM-IBC-3RT — มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m 0-2,500 รอบ/นาที · ใบกวนยืดหดสแตนเลส Ø250 มม. + จานฟัน Ø120 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC

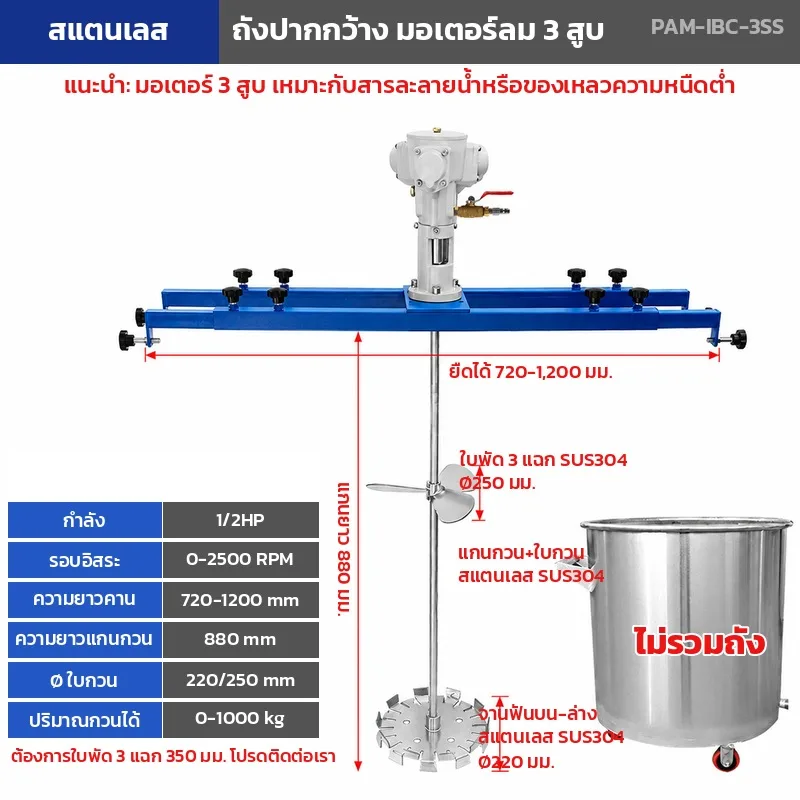

• PAM-IBC-3SS — มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m · ใบพัด 3 แฉกสแตนเลส Ø250 มม. + จานฟัน Ø220 มม. · แกน 880 มม. Ø15 · คานหนีบถังปากกว้าง

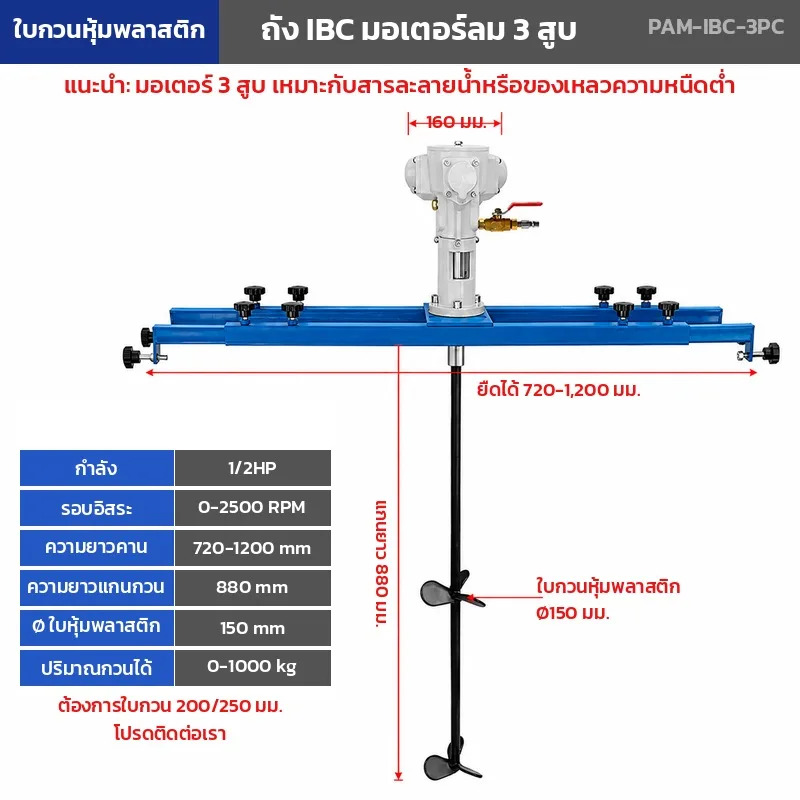

• PAM-IBC-3PC — มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m · แกนและใบกวนหุ้มพลาสติก PP Ø150 มม. ทนกรด-ด่างเข้มข้น · แกน 880 มม. Ø15 · คานหนีบถัง IBC

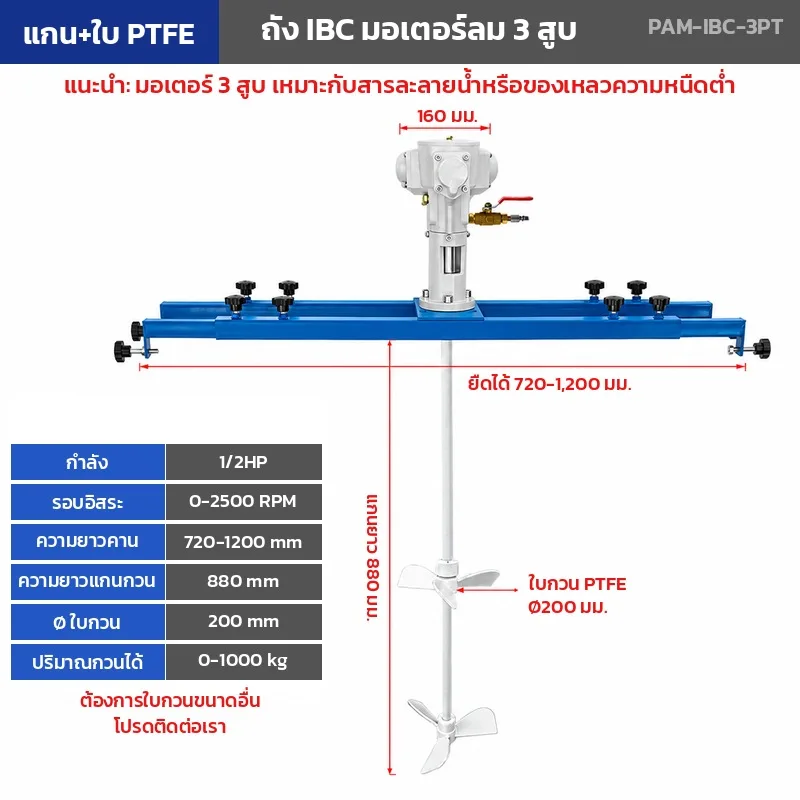

• PAM-IBC-3PT — มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m · แกนและใบกวน PTFE Ø200 มม. ทนสารเคมีกัดกร่อนสูง · แกน 880 มม. Ø15 · คานหนีบถัง IBC

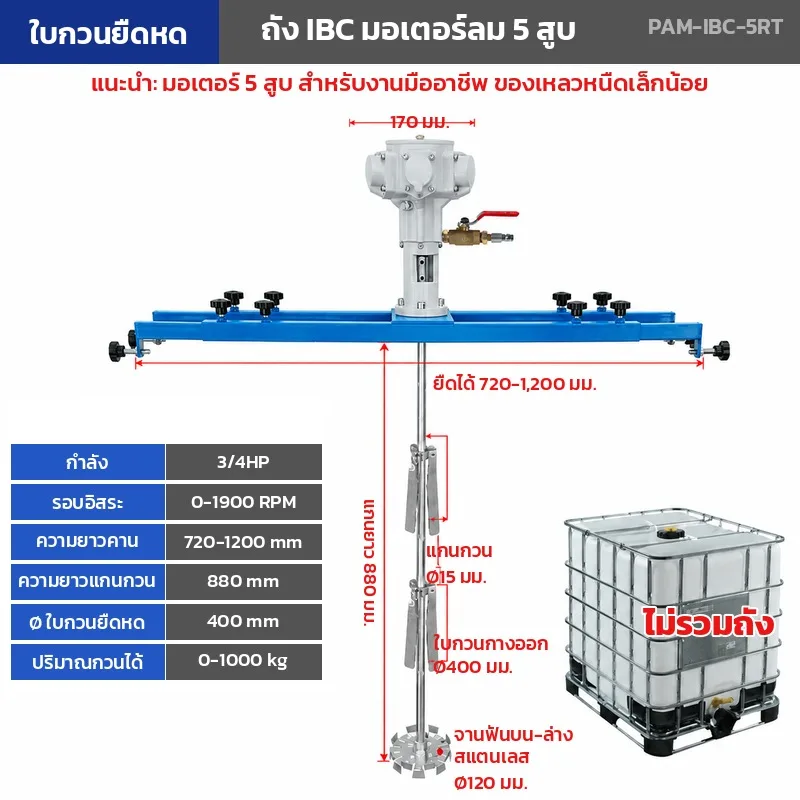

• PAM-IBC-5RT — มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m 0-1,900 รอบ/นาที · ใบกวนยืดหดสแตนเลส Ø400 มม. + จานฟัน Ø120 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC

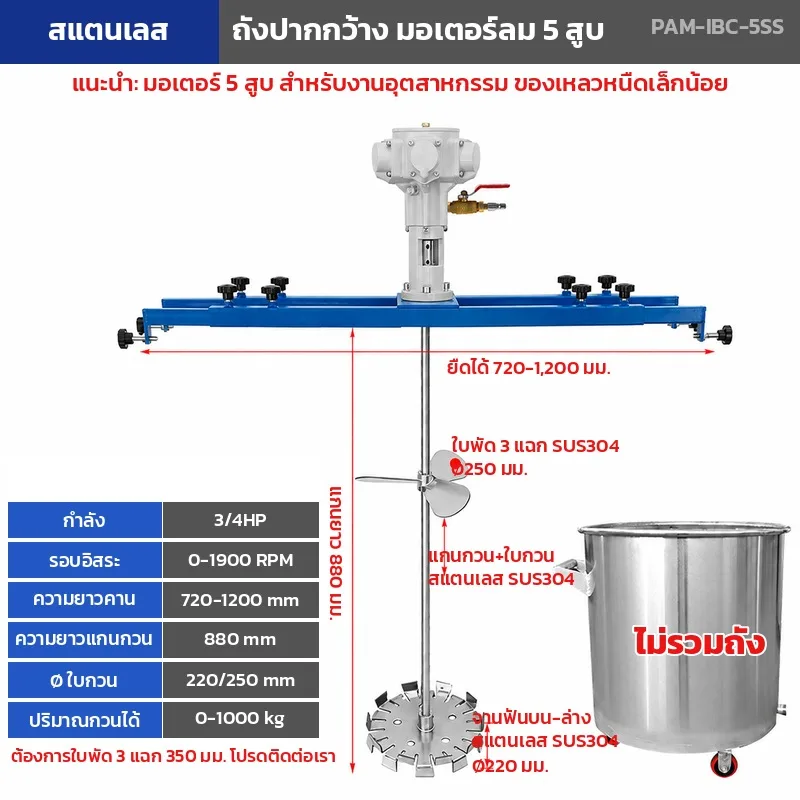

• PAM-IBC-5SS — มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m · ใบพัด 3 แฉกสแตนเลส Ø250 มม. + จานฟัน Ø220 มม. · แกน 880 มม. Ø15 · คานหนีบถังปากกว้าง

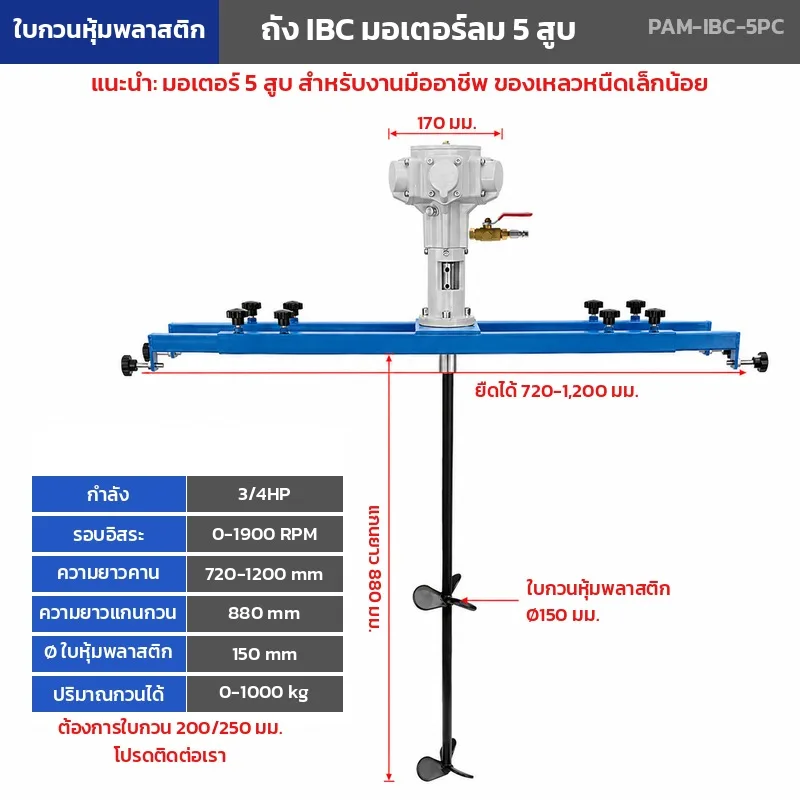

• PAM-IBC-5PC — มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m · แกนและใบกวนหุ้มพลาสติก PP Ø150 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC

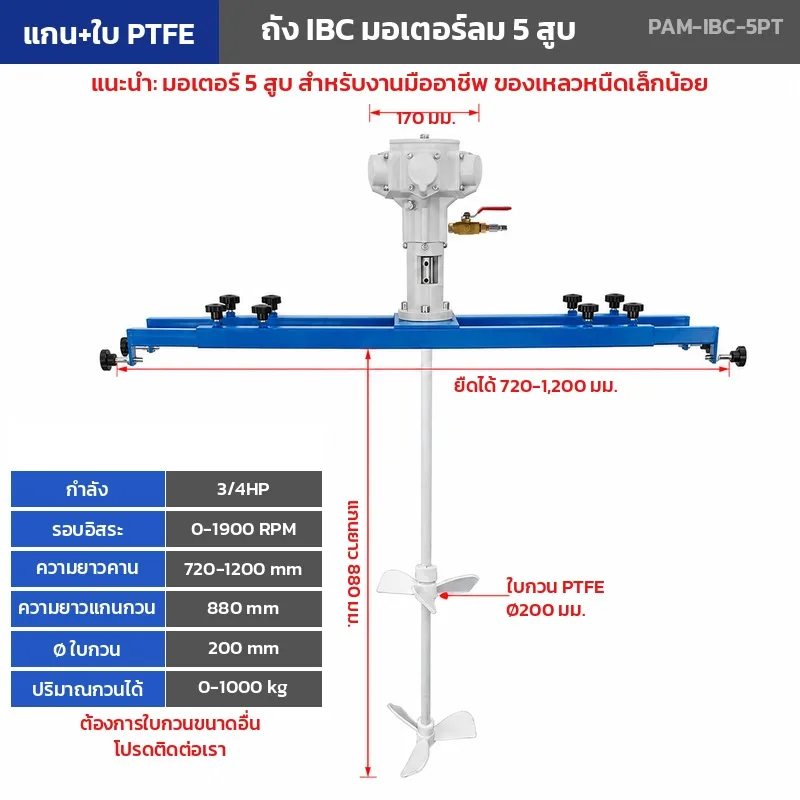

• PAM-IBC-5PT — มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m · แกนและใบกวน PTFE Ø200 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC

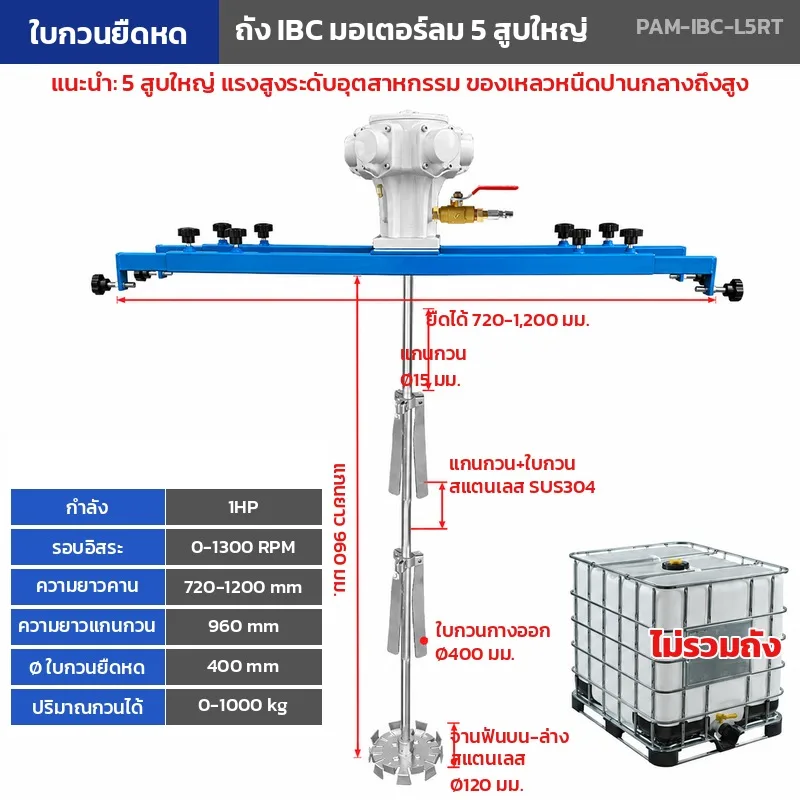

• PAM-IBC-L5RT — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m 0-1,300 รอบ/นาที · ใบกวนยืดหดสแตนเลส Ø400 มม. + จานฟัน Ø120 มม. · แกน 960 มม. Ø15 · คานหนีบถัง IBC

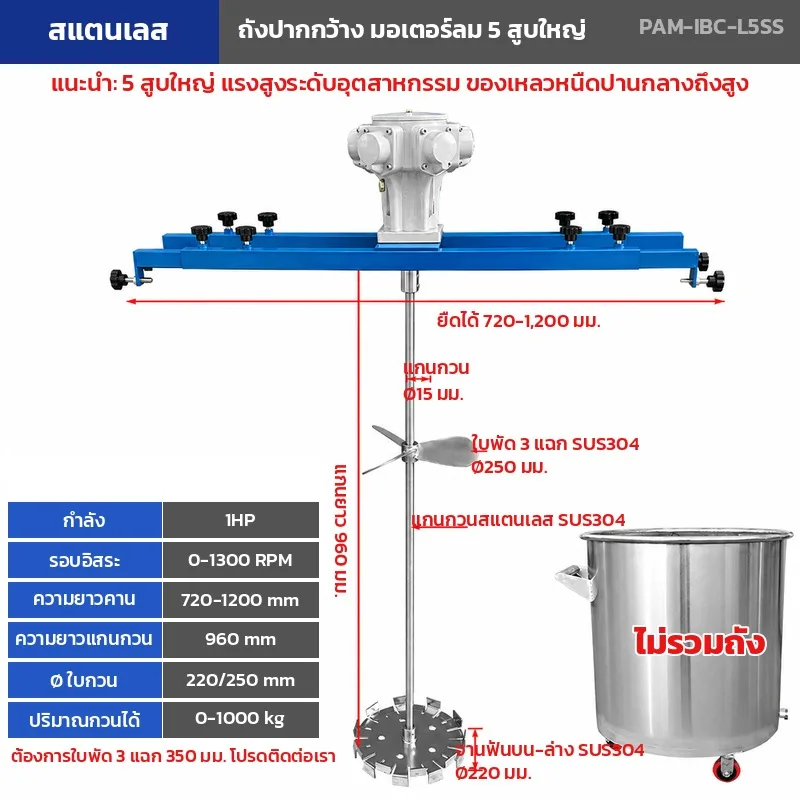

• PAM-IBC-L5SS — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · ใบพัด 3 แฉกสแตนเลส Ø250 มม. + จานฟัน Ø220 มม. · แกน 960 มม. Ø15 · คานหนีบถังปากกว้าง

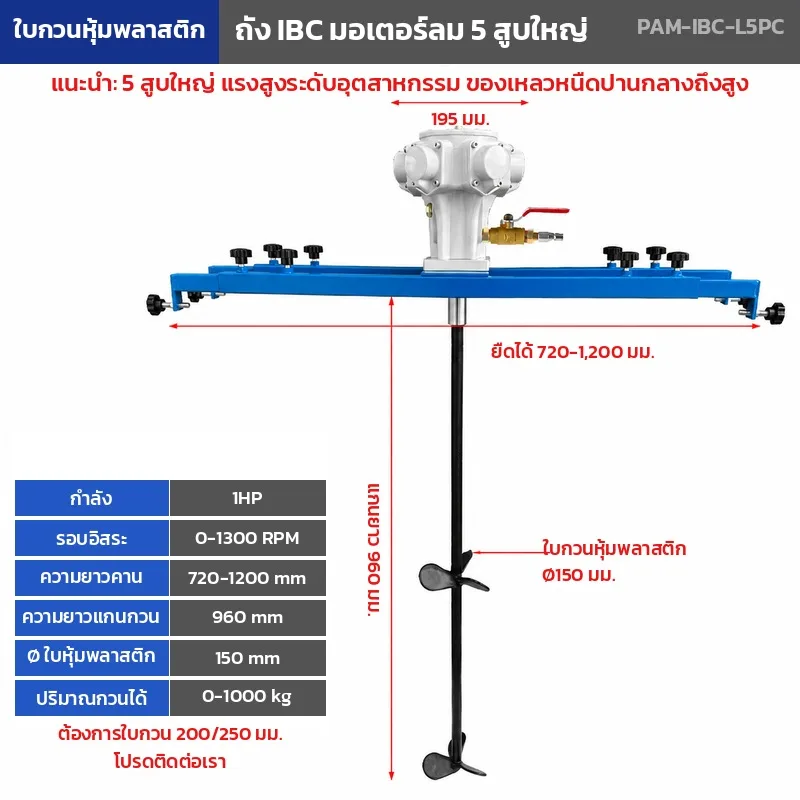

• PAM-IBC-L5PC — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · แกนและใบกวนหุ้มพลาสติก PP Ø150 มม. · แกน 960 มม. Ø15 · คานหนีบถัง IBC

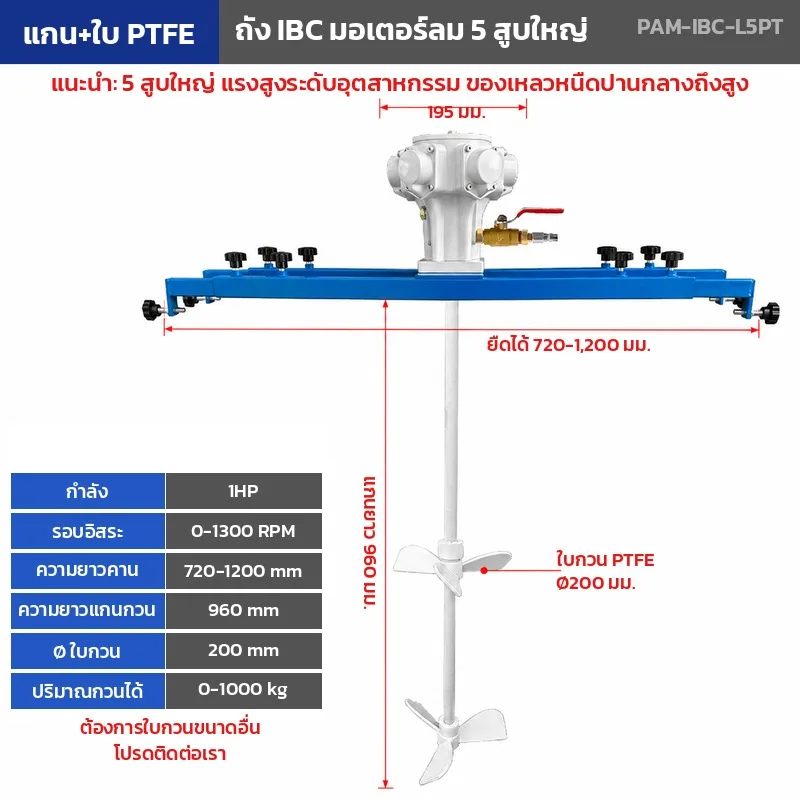

• PAM-IBC-L5PT — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · แกนและใบกวน PTFE Ø200 มม. · แกน 960 มม. Ø15 · คานหนีบถัง IBC

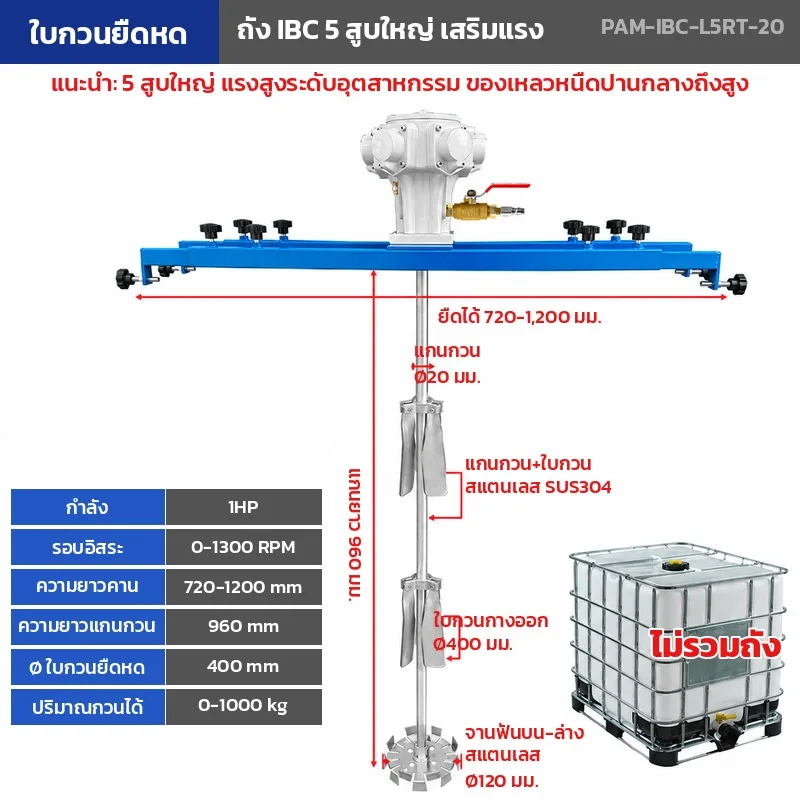

• PAM-IBC-L5RT-20 — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า รุ่นเสริมแรง แรงบิด 16.9 N·m · แกนสแตนเลส Ø20 มม. ยาว 960 มม. · ใบกวนยืดหด Ø400 มม. + จานฟัน Ø120 มม. · คานหนีบถัง IBC
• PAM-IBC-L5SS-20 — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า รุ่นเสริมแรง แรงบิด 16.9 N·m · แกนสแตนเลส Ø20 มม. ยาว 960 มม. · ใบพัด 3 แฉก Ø250 มม. + จานฟัน Ø250 มม. · คานหนีบถังปากกว้าง
• PAM-IBC-F5RT — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ แรงบิด 16.9 N·m · แกน Ø20 มม. ยาว 96 ซม. สอดเข้าข้อต่อ 100 มม. · ใบกวนยืดหด 20×400 มม. + จานฟัน Ø120 · คานหนีบ 85-150 ซม. ถัง IBC

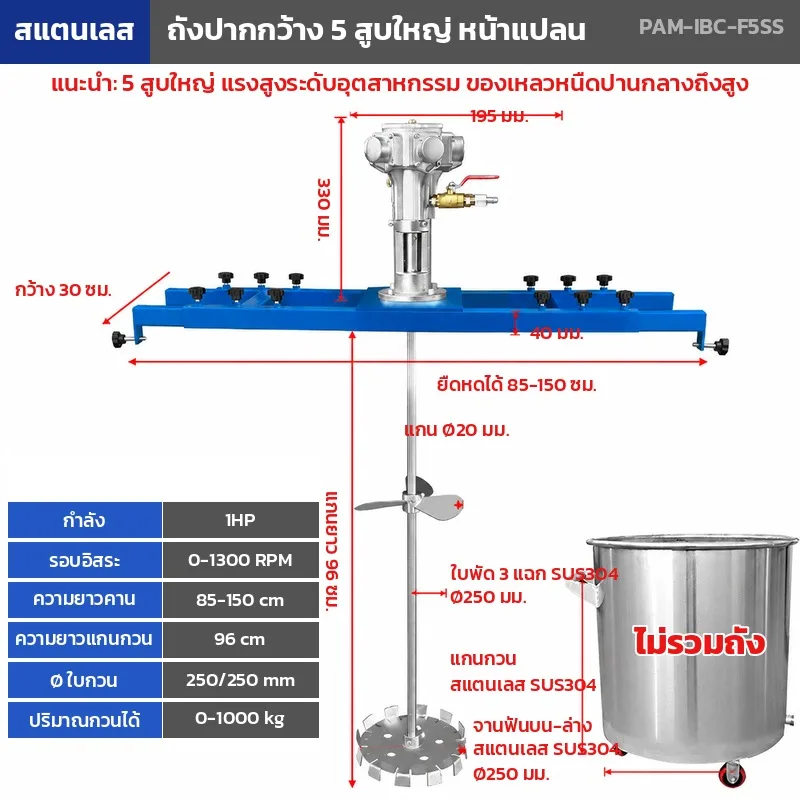

• PAM-IBC-F5SS — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ แรงบิด 16.9 N·m · แกน Ø20 มม. ยาว 96 ซม. · ใบพัด 3 แฉก Ø250 มม. + จานฟัน Ø250 · คานหนีบ 85-150 ซม. ถังปากกว้าง

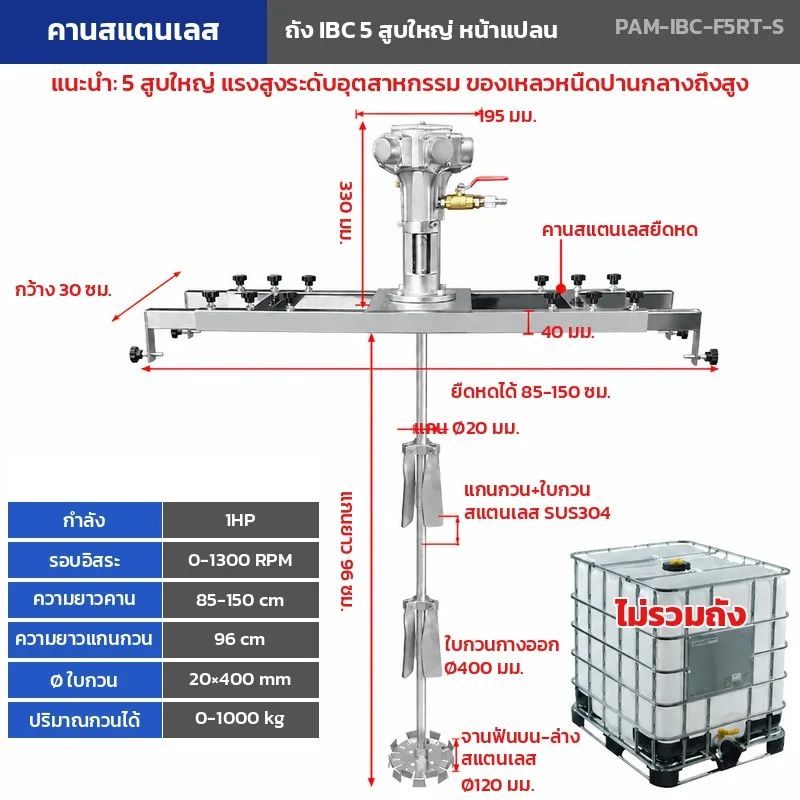

• PAM-IBC-F5RT-S — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ · คานสแตนเลสยืดหด 85-150 ซม. · แกน Ø20 มม. ยาว 96 ซม. · ใบกวนยืดหด 20×400 มม. + จานฟัน Ø120 · ถัง IBC

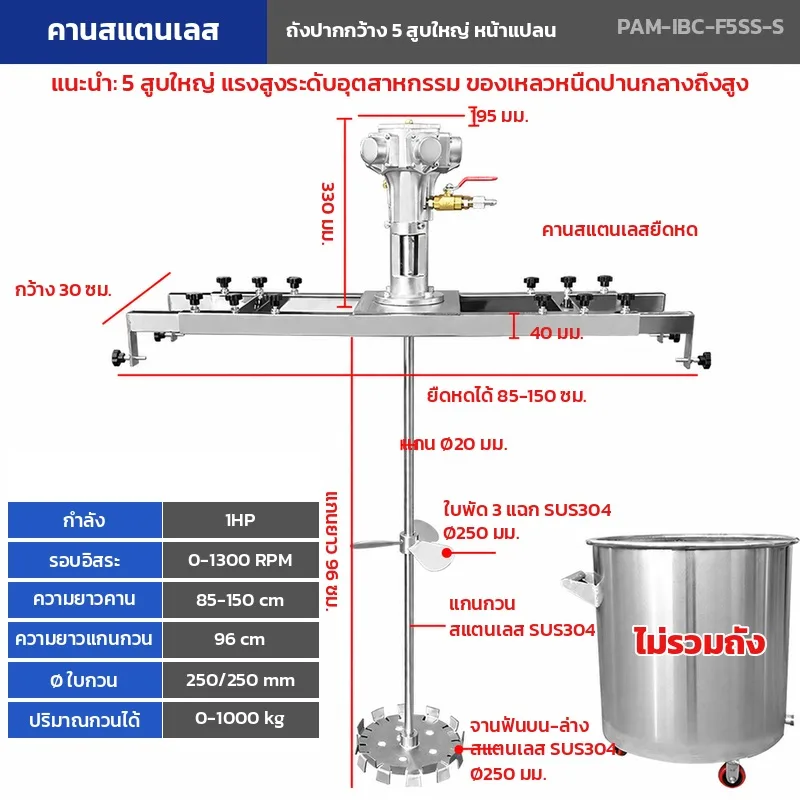

• PAM-IBC-F5SS-S — มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ · คานสแตนเลสยืดหด 85-150 ซม. · แกน Ø20 มม. ยาว 96 ซม. · ใบพัด 3 แฉก Ø250 มม. + จานฟัน Ø250 · ถังปากกว้าง

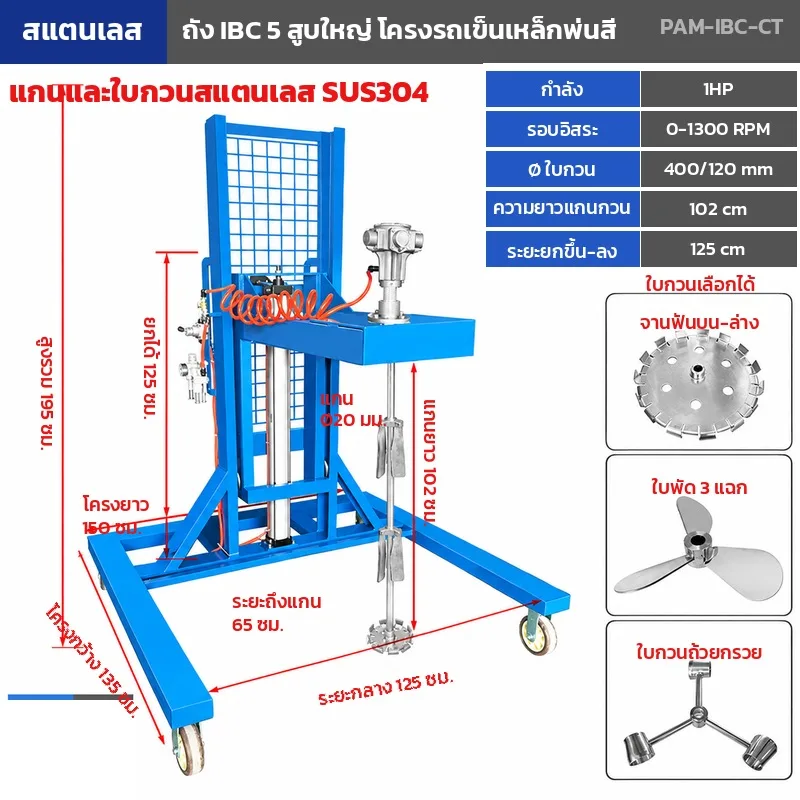

• PAM-IBC-CT — โครงรถเข็นเหล็กพ่นสีอบ ยกขึ้น-ลงด้วยกระบอกลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m 0-1,300 รอบ/นาที · แกน 102 ซม. Ø20 · ใบกวนสแตนเลส 400/120 มม. (เลือกแบบใบได้)

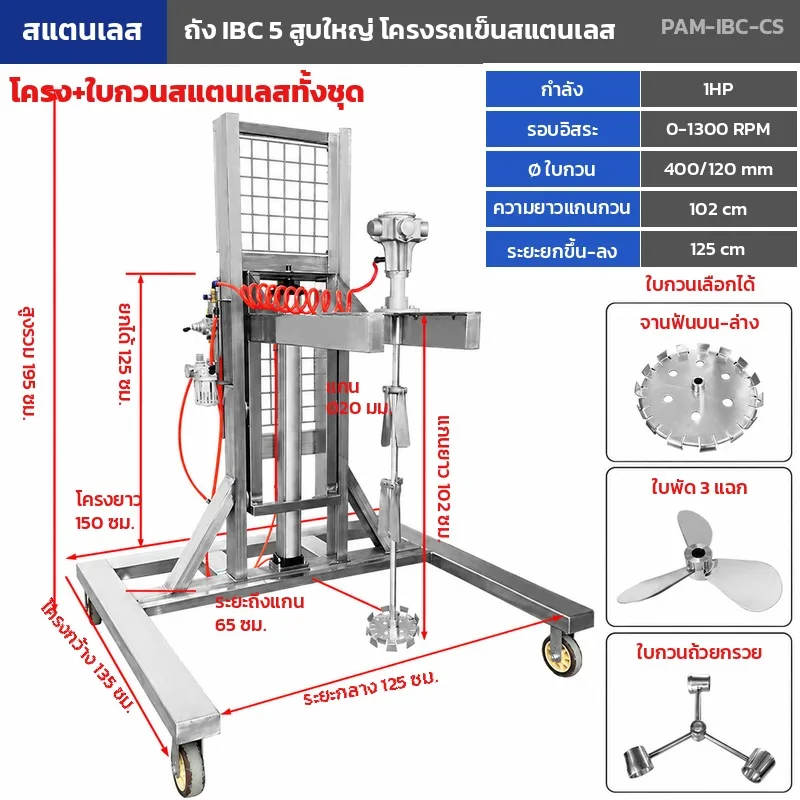

• PAM-IBC-CS — โครงรถเข็นสแตนเลสทั้งชุด ยกขึ้น-ลงด้วยกระบอกลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · แกน 102 ซม. Ø20 · ใบกวนสแตนเลส 400/120 มม.

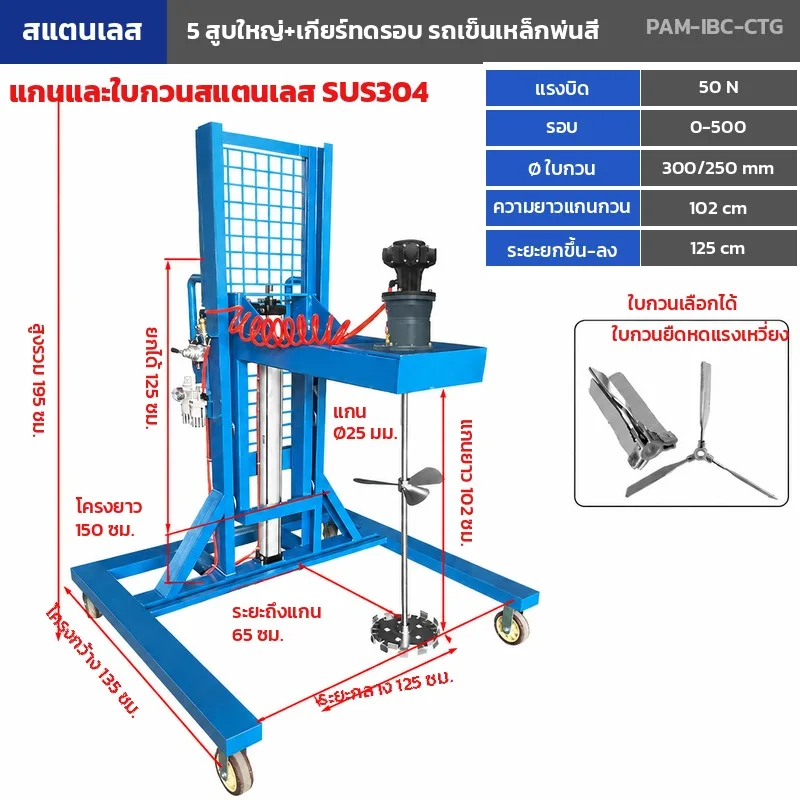

• PAM-IBC-CTG — โครงรถเข็นเหล็กพ่นสีอบ ยกด้วยลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ + เกียร์ทดรอบดาวเคราะห์ แรงบิด 50 N·m 0-500 รอบ/นาที · แกน 102 ซม. Ø25 · ใบกวนยืดหดแรงเหวี่ยง 300/250 มม.

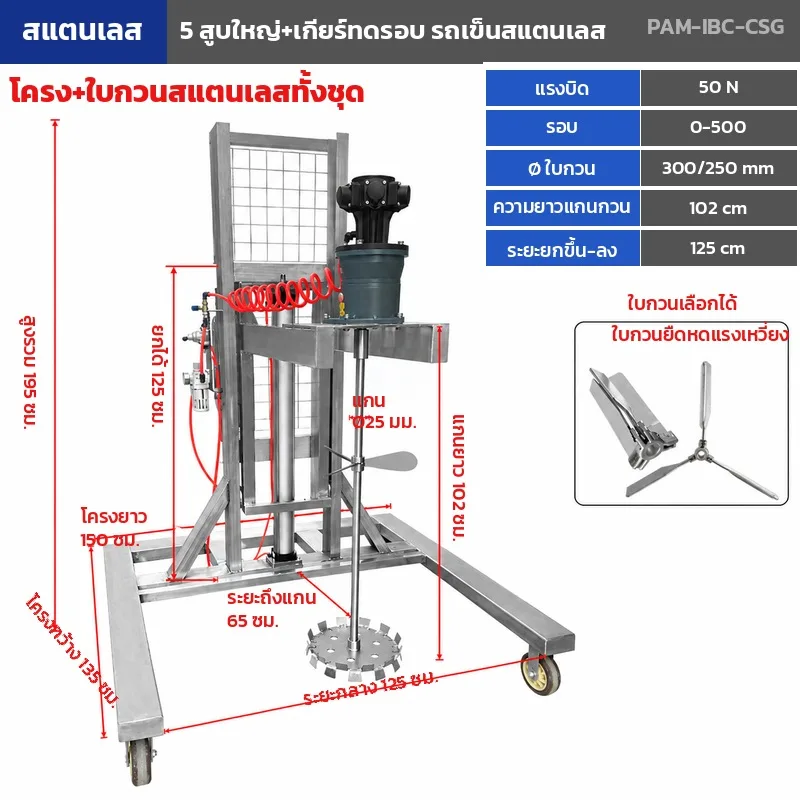

• PAM-IBC-CSG — โครงรถเข็นสแตนเลสทั้งชุด ยกด้วยลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ + เกียร์ทดรอบดาวเคราะห์ แรงบิด 50 N·m 0-500 รอบ/นาที · แกน 102 ซม. Ø25 · ใบกวนยืดหดแรงเหวี่ยง 300/250 มม.

สเปกที่ควรรู้
• ปริมาณกวนได้ 0-1,000 กก. ต่อถัง ทุกรุ่น
• แกนกวนสแตนเลส SUS304 ยาว 880 / 960 มม. (คานหนีบ) หรือ 102 ซม. (รถเข็น) เส้นผ่านศูนย์กลาง 15 / 20 / 25 มม. ตามรุ่น
• รอบที่ระบุเป็นรอบอิสระไม่มีโหลด รอบและกำลังจริงขึ้นกับความหนืดและแรงดัน/ปริมาณลมที่จ่าย
• ต้องต่อลมผ่านชุดกรองลม+ปรับแรงดัน และปั๊มลมต้องจ่ายลมได้ต่อเนื่อง ไม่งั้นรอบจะตกระหว่างกวน

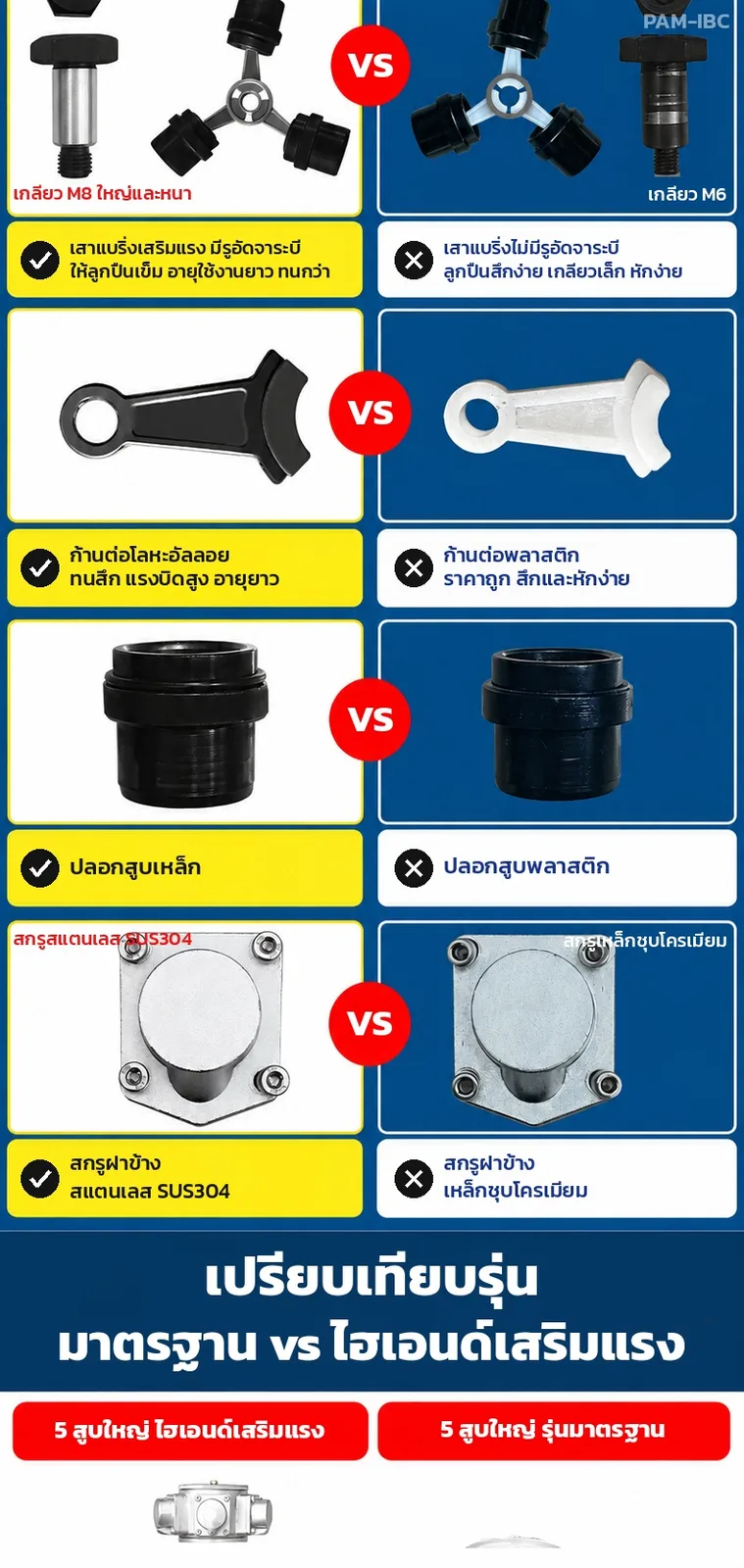

• หัวมอเตอร์ใช้เสาแบริ่งเสริมแรงมีรูอัดจาระบี ก้านต่อโลหะอัลลอย ปลอกสูบเหล็ก และสกรูฝาข้างสแตนเลส SUS304

เหมาะกับใคร
• โรงงานสี โรงงานหมึกพิมพ์ โรงงานกาว ที่รับวัตถุดิบมาเป็นถัง IBC และต้องกวนก่อนใช้
• โรงงานเคมีและโรงย้อมที่กวนสารกัดกร่อนหรือตัวทำละลายซึ่งใช้มอเตอร์ไฟฟ้าไม่ได้
• ผู้ผลิตเรซิน สารเคลือบ น้ำยาอุตสาหกรรม ที่ต้องการกวนของหนืดในถังใหญ่
• โรงงานเครื่องสำอางและอาหารที่มีถังผสมสแตนเลสปากกว้าง

วิธีใช้ให้กวนได้ดี
• ปรับคานให้ยาวกว่าปากถังเล็กน้อยแล้วขันปุ่มล็อกให้แน่น สอดใบกวนลงช่องฝาก่อนจึงวางคาน
• ให้ใบกวนจมในของเหลวก่อนเปิดลมเสมอ ใบที่หมุนเปล่าจะกางออกและเหวี่ยง
• เปิดบอลวาล์วช้า ๆ ให้เริ่มรอบต่ำ แล้วค่อยเร่งจนของเหลวหมุนวนทั่วถังโดยไม่ดูดอากาศเป็นฟอง
• ของที่มีตะกอนก้นถัง ลดใบกวนลงใกล้ก้น (ไม่แตะ) ใช้รอบต่ำก่อนแล้วค่อยเร่ง
• ปิดวาล์วให้ใบหยุดนิ่งก่อนยกออกจากถัง รุ่นรถเข็นให้ยกแกนขึ้นสุดและเหยียบเบรกล้อก่อนเข็น
• ระบายน้ำถังลมทุกวัน หยอดน้ำมันลมเข้ามอเตอร์สัปดาห์ละครั้ง ล้างแกนและใบทันทีหลังใช้ก่อนสีแห้ง

ข้อควรระวัง
• ไม่รวมถัง IBC และถังสแตนเลสที่ปรากฏในรูป
• ใบพัด 3 แฉก Ø250 มม. ไม่สอดผ่านช่องฝาถัง IBC ใช้กับถังปากกว้างเท่านั้น ถัง IBC เลือกใบยืดหด
• แม้ตัวเครื่องไม่ใช้ไฟฟ้า ปั๊มลมต้องอยู่นอกพื้นที่ที่มีไอระเหยไวไฟ และควรต่อสายดินถัง/โครงเครื่องเมื่อกวนตัวทำละลาย
• ยังไม่มีข้อมูลแรงดันลมใช้งาน อัตราการใช้ลม น้ำหนักเครื่อง ขนาดลัง และเงื่อนไขรับประกันจากผู้ผลิต กรุณาสอบถามก่อนสั่ง
