34016 แม่เหล็กจับฉากงานเชื่อม FM / WM12 ทรงลูกศร ทรงหกเหลี่ยม รุ่นมีสวิตช์ แรงดูด 12.5–80 กก. 16 รุ่น

รายละเอียดสินค้า

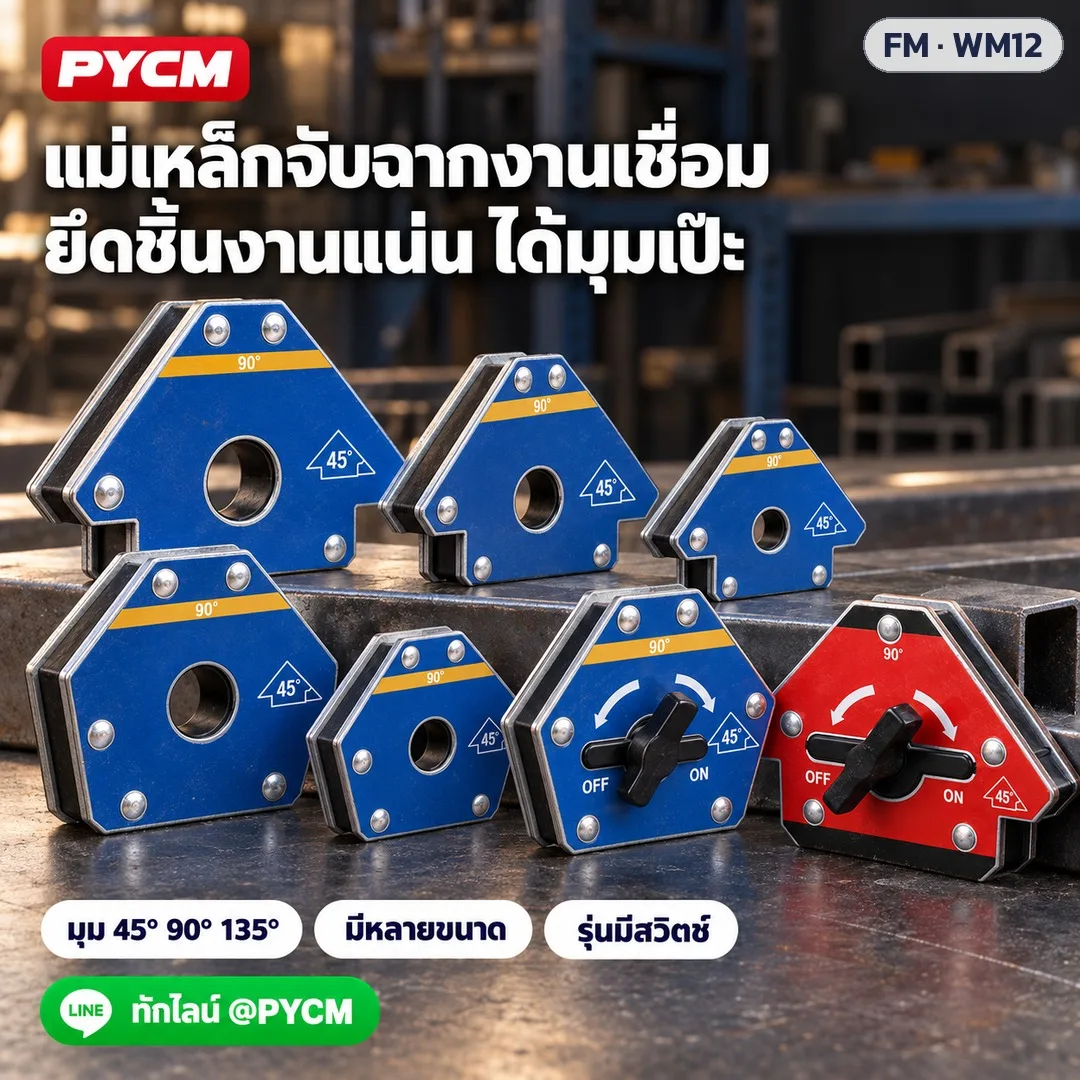

แม่เหล็กจับฉากงานเชื่อม FM / WM12 — แม่เหล็กจับฉาก/จับมุมสำหรับงานเชื่อม (Magnetic Welding Holder) · ตั้งเข้ามุมด้านในของแป๊บเหล็ก ได้มุมทันที ยึดชิ้นงานไว้ระหว่างเชื่อมแต้ม ทำงานคนเดียวได้ · 5 ซีรีส์ แรงดูด 12.5–80 กก. รวม 16 รุ่น

จุดเด่น

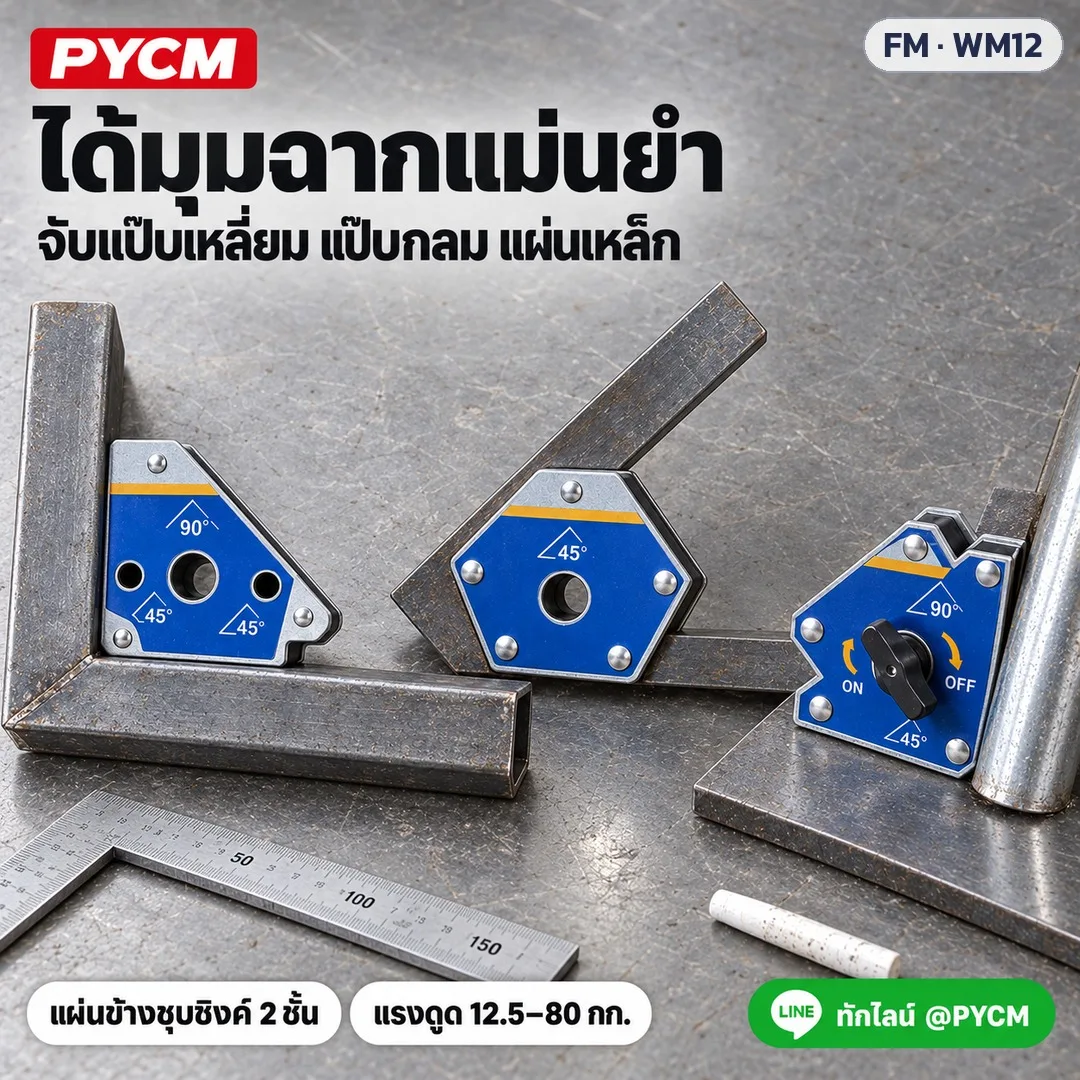

• ได้มุมแม่นยำ — ขอบตัดมุมสำเร็จ 45° / 90° / 135° (ทรงหกเหลี่ยมได้ถึง 6 มุม) ตั้งเข้ามุมแป๊บได้ฉากทันที

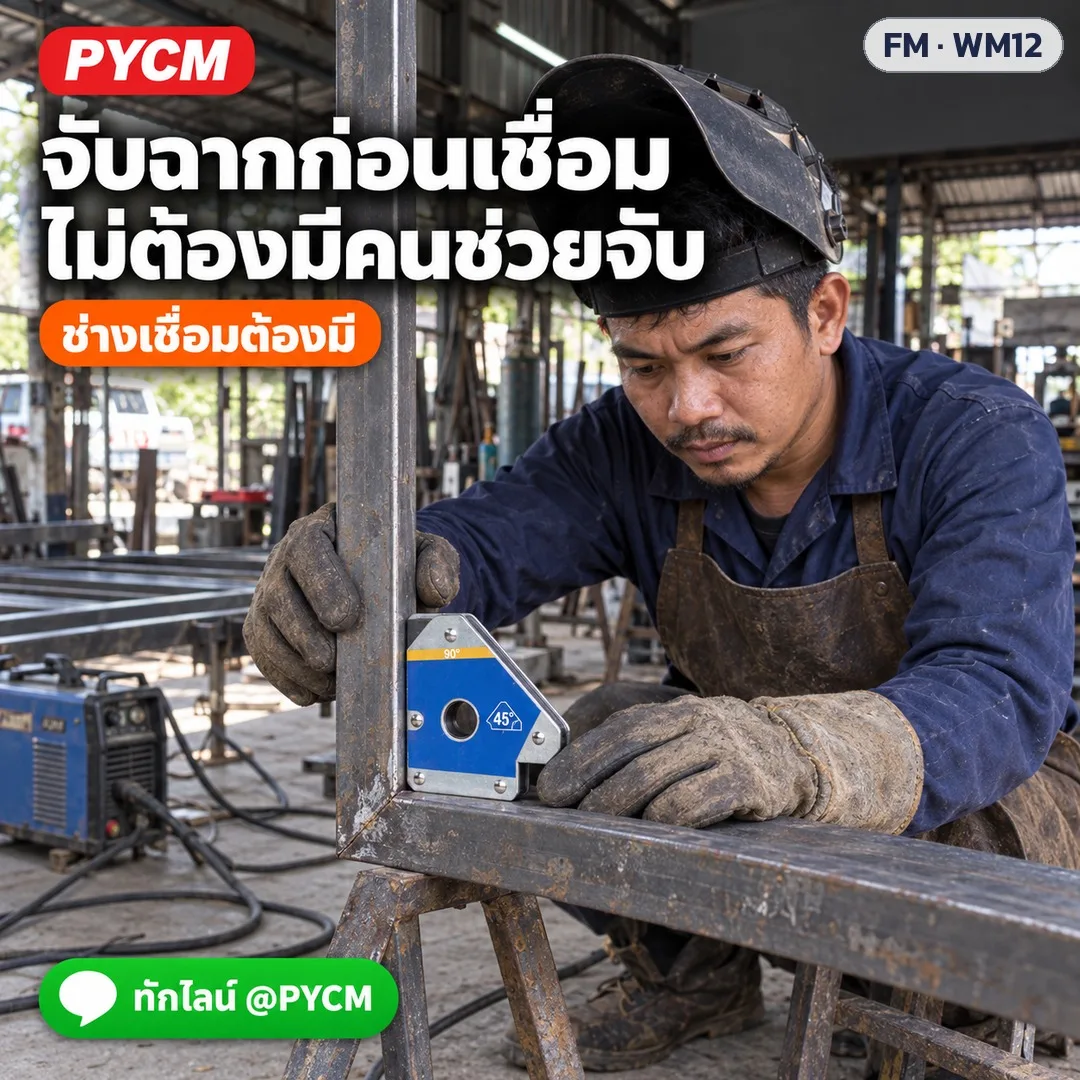

• ทำงานคนเดียวได้ — แม่เหล็กยึดชิ้นงานไว้ให้ ไม่ต้องมีคนช่วยจับระหว่างเชื่อมแต้ม

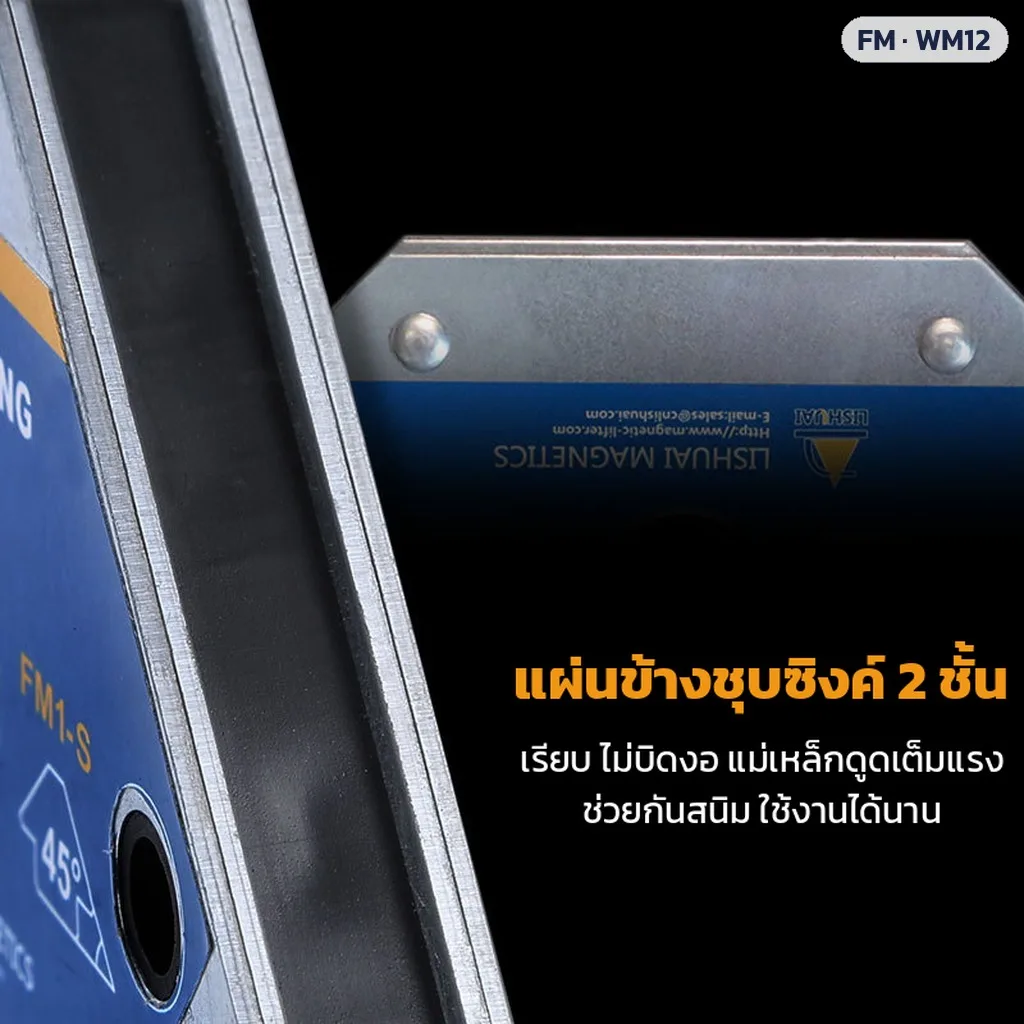

• แผ่นข้างชุบซิงค์ 2 ชั้น — เรียบ ไม่บิดงอ แม่เหล็กแนบชิ้นงานเต็มหน้า ช่วยกันสนิม

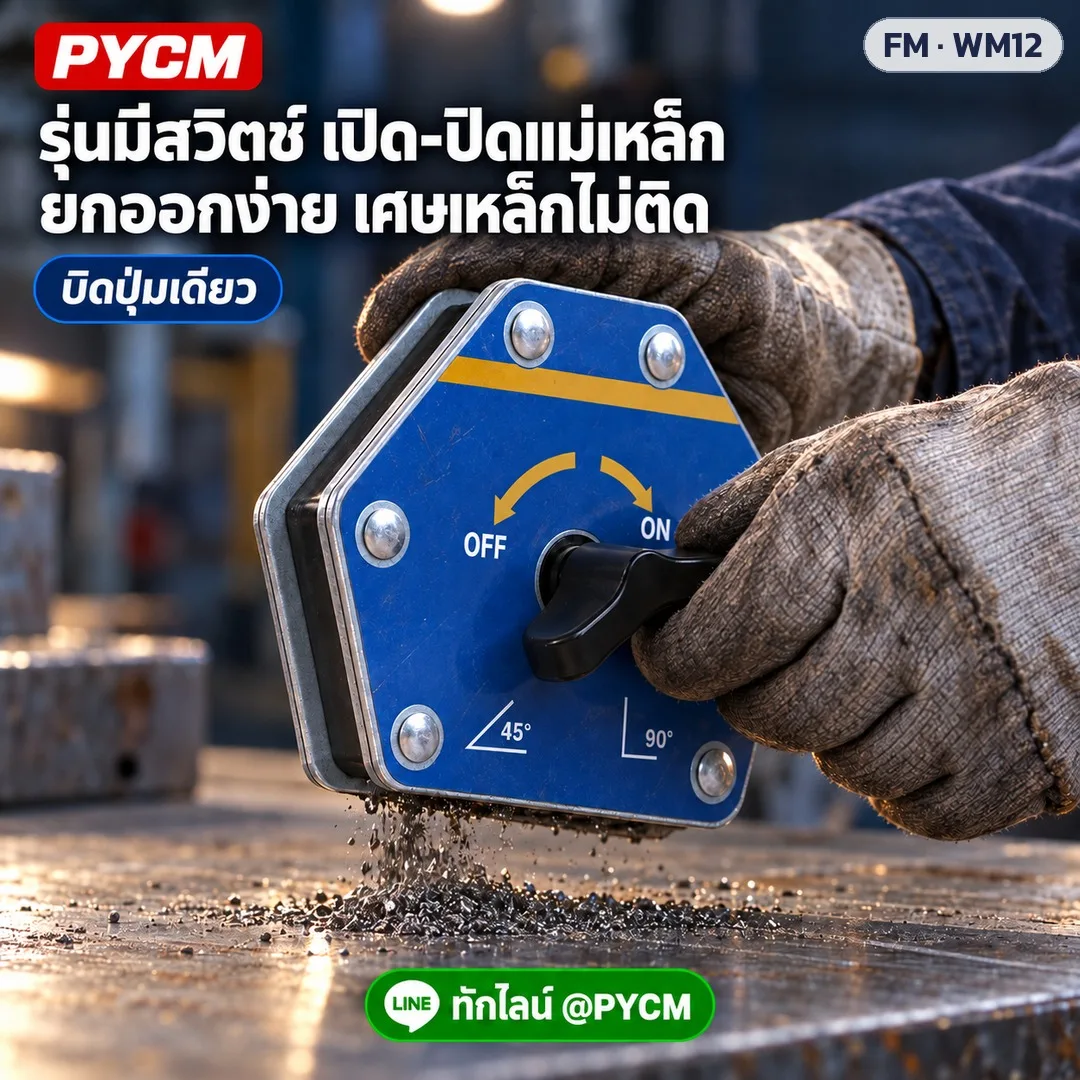

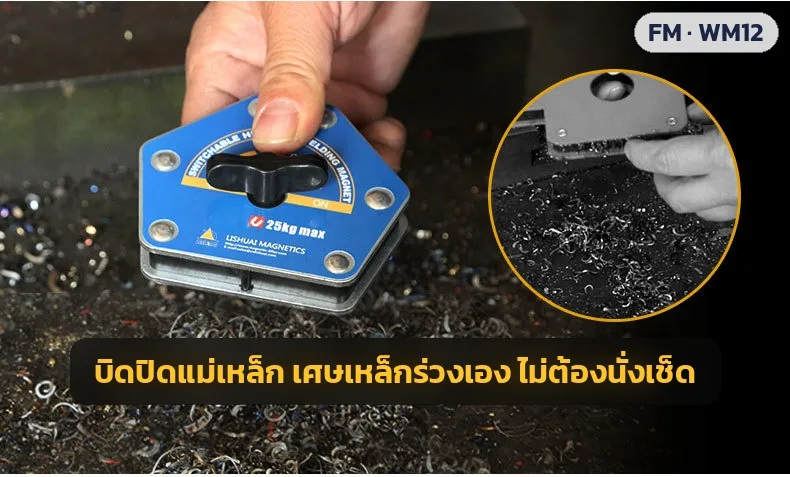

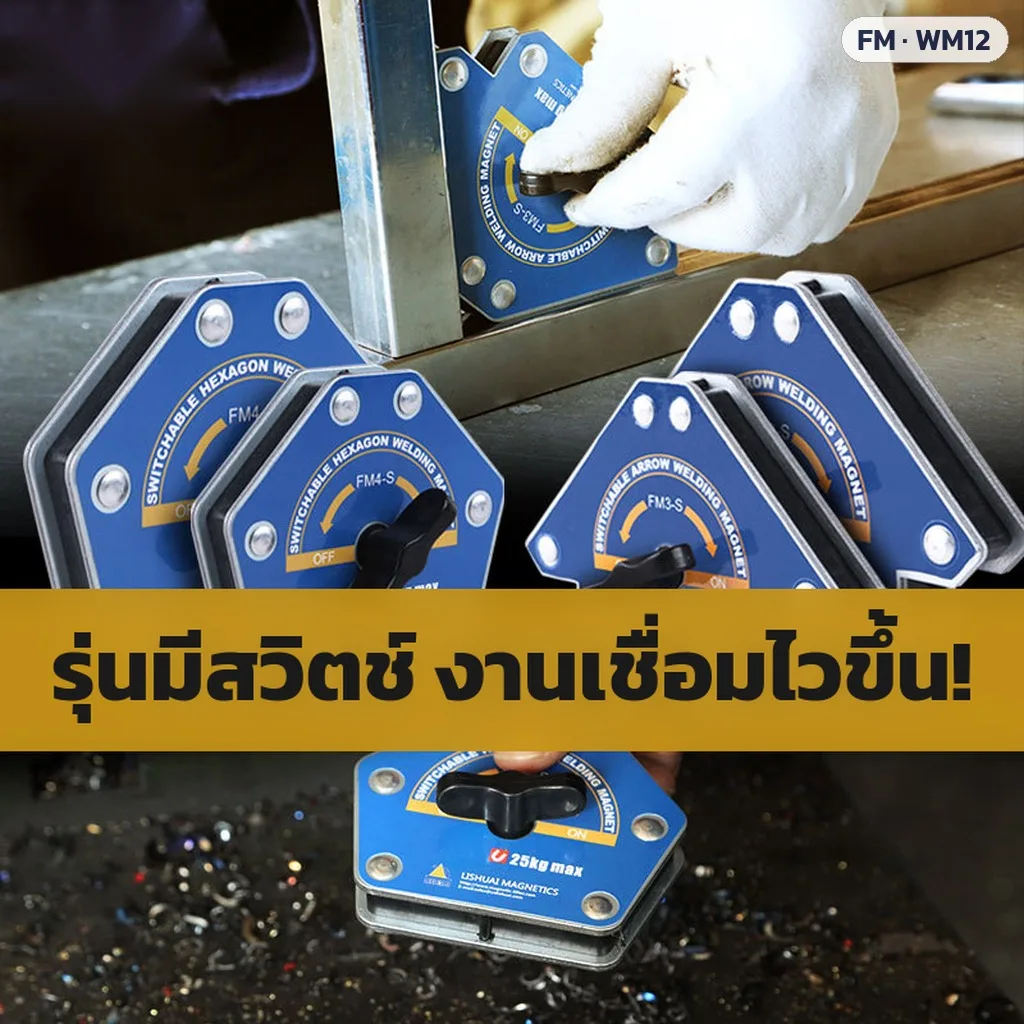

• รุ่นมีสวิตช์ (FM3 / FM4 / WM12) — บิดปุ่มไปที่ OFF ตัดแรงดูด ยกออกง่าย เศษเหล็กที่ติดฐานร่วงเอง
• จับได้หลายแบบ — แป๊บเหลี่ยม แป๊บกลม เหล็กฉาก และแผ่นเหล็ก
• มีหลายขนาด — ตั้งแต่ XS ตัวเล็กพกง่าย ถึง L แรงดูด 75–80 กก. สำหรับชิ้นงานใหญ่

เลือกรุ่นจาก 2 อย่าง: ซีรีส์ และ ขนาด
• FM1 ทรงลูกศร — ไม่มีสวิตช์ · มุม 45° / 90° / 135° · สีน้ำเงิน

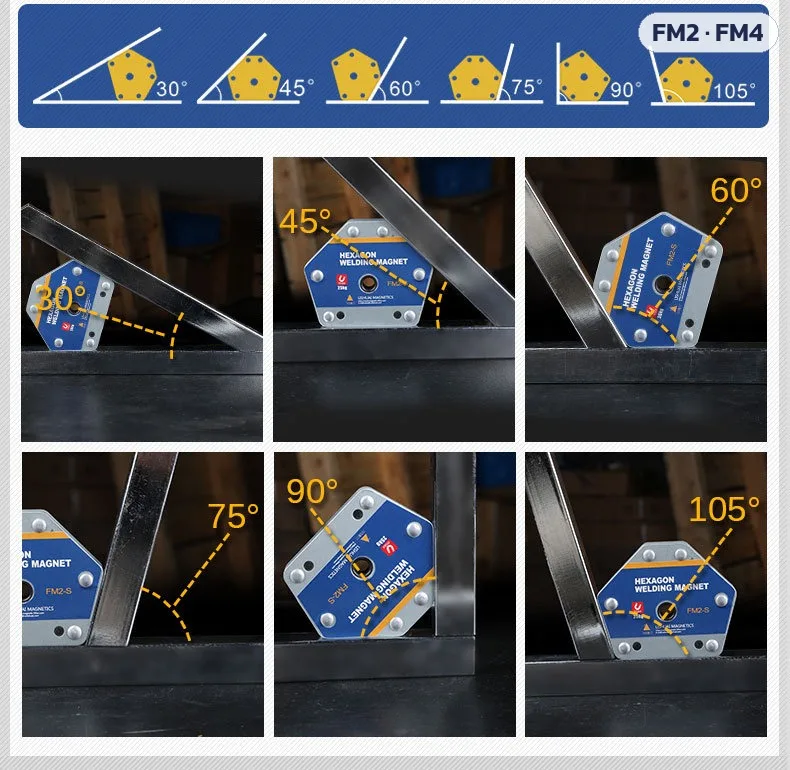

• FM2 ทรงหกเหลี่ยม — ไม่มีสวิตช์ · มุม 30° / 45° / 60° / 75° / 90° / 105° · สีน้ำเงิน

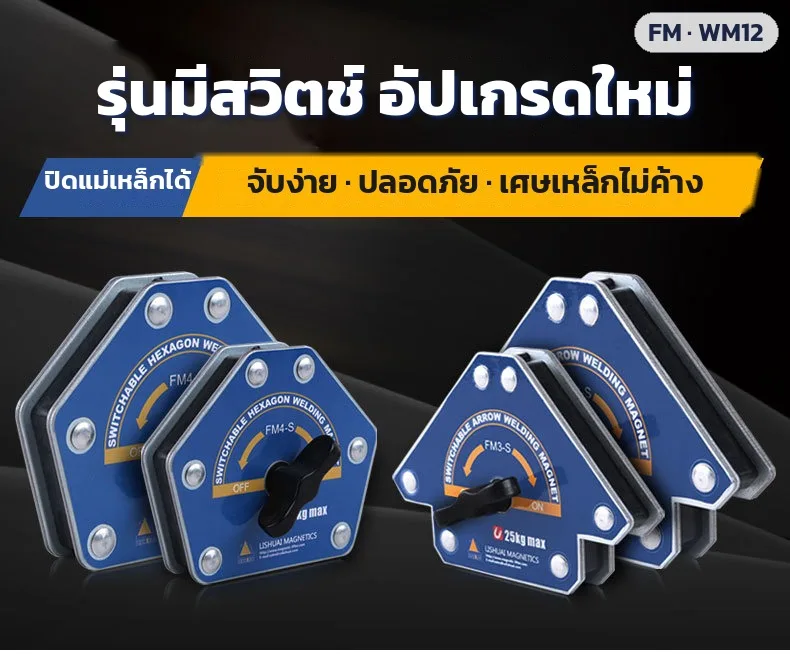

• FM3 ทรงลูกศร มีสวิตช์ — บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 45° / 90° / 135°
• FM4 ทรงหกเหลี่ยม มีสวิตช์ — บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 30°–105°
• WM12 สีแดง มีสวิตช์ — แม่เหล็กนีโอไดเมียมร่วมเฟอร์ไรต์ แรงดูดสูง · มุม 45° / 90° / 135° · ทนร้อนประมาณ 80°C
• ขนาด: XS ชุด 2 ชิ้น / XS ชุด 4 ชิ้น / S / M / L (มีจริง 16 รุ่น ดูรายการด้านล่าง) · รุ่น XS ขายเป็นชุด 2 ชิ้น หรือ 4 ชิ้น
ชื่อตัวเลือก = ซีรีส์ · ขนาด · แรงดูด

รุ่นทั้งหมด 16 รุ่น

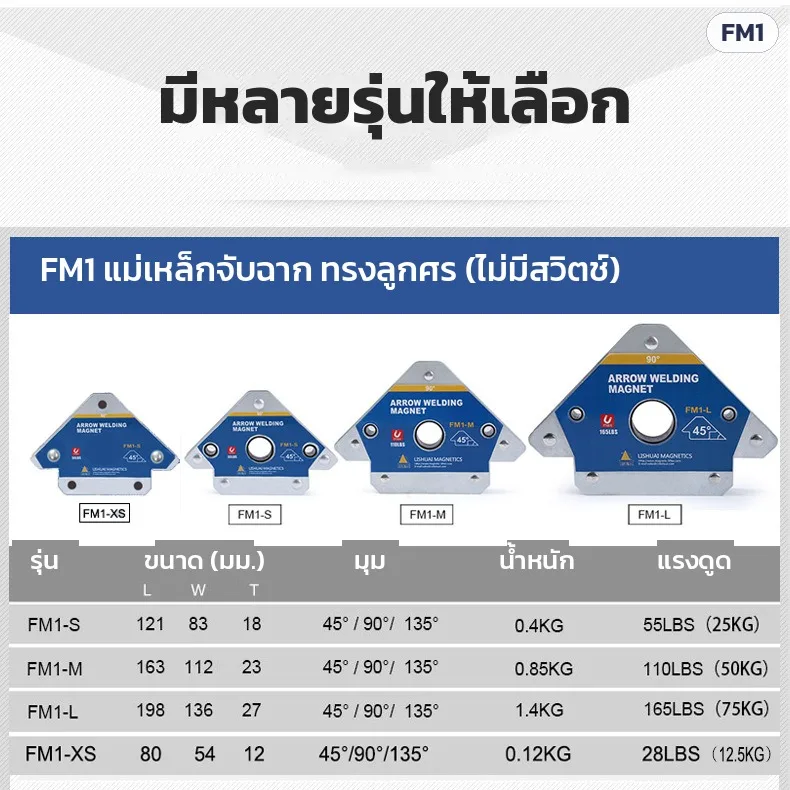

FM1 ทรงลูกศร — 5 รุ่น
ไม่มีสวิตช์ · มุม 45° / 90° / 135° · สีน้ำเงิน

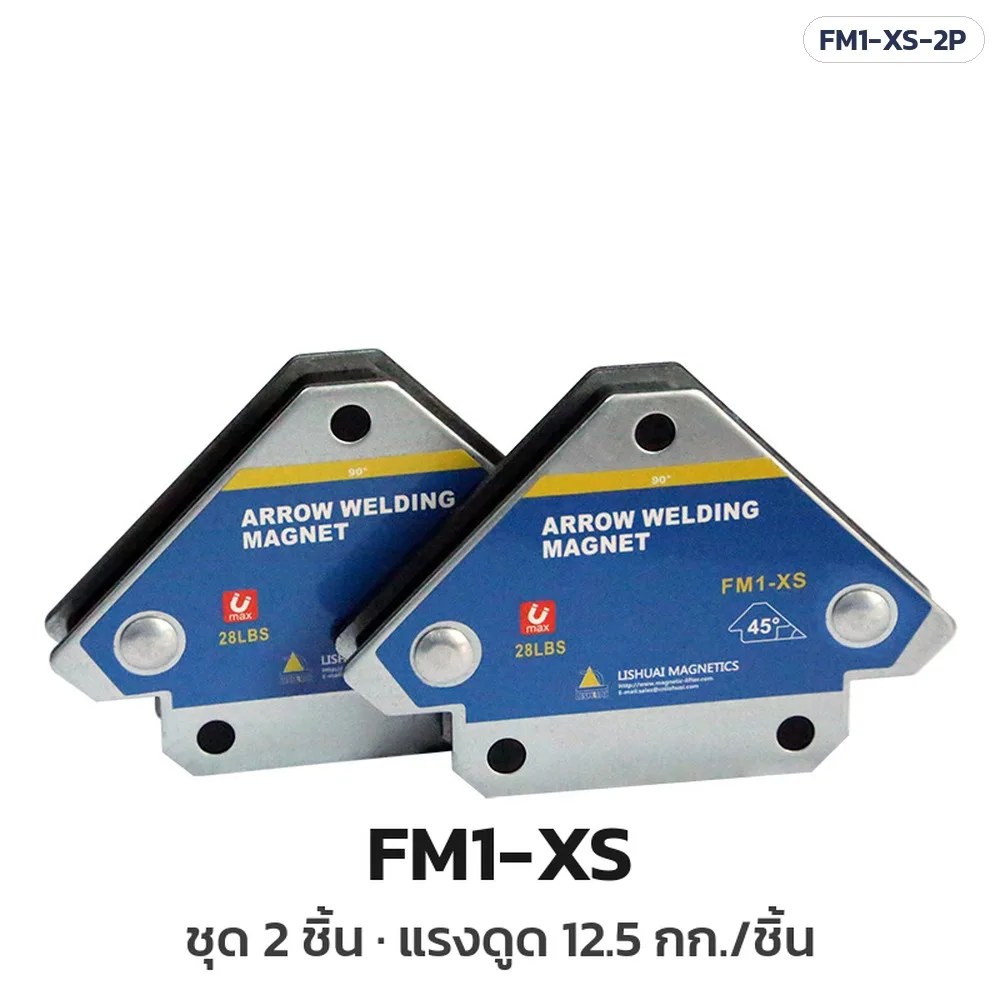

• รหัส 34014 · FM1-XS-2P · ขนาด XS ชุด 2 ชิ้น · 80×54×12 มม. ต่อชิ้น · แรงดูด 12.5 กก./ชิ้น · น้ำหนัก ~0.12 กก./ชิ้น · ขายเป็นชุด 2 ชิ้น

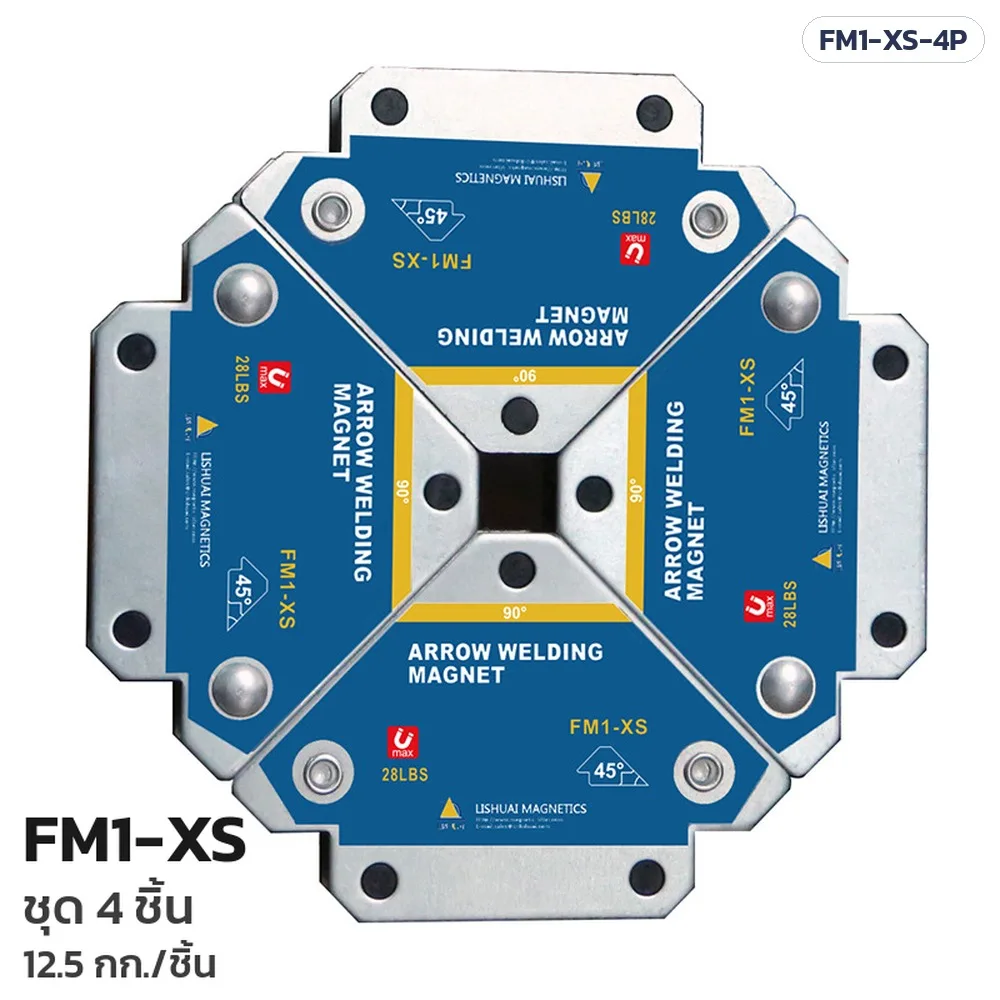

• รหัส 34015 · FM1-XS-4P · ขนาด XS ชุด 4 ชิ้น · 80×54×12 มม. ต่อชิ้น · แรงดูด 12.5 กก./ชิ้น · น้ำหนัก ~0.12 กก./ชิ้น · ขายเป็นชุด 4 ชิ้น

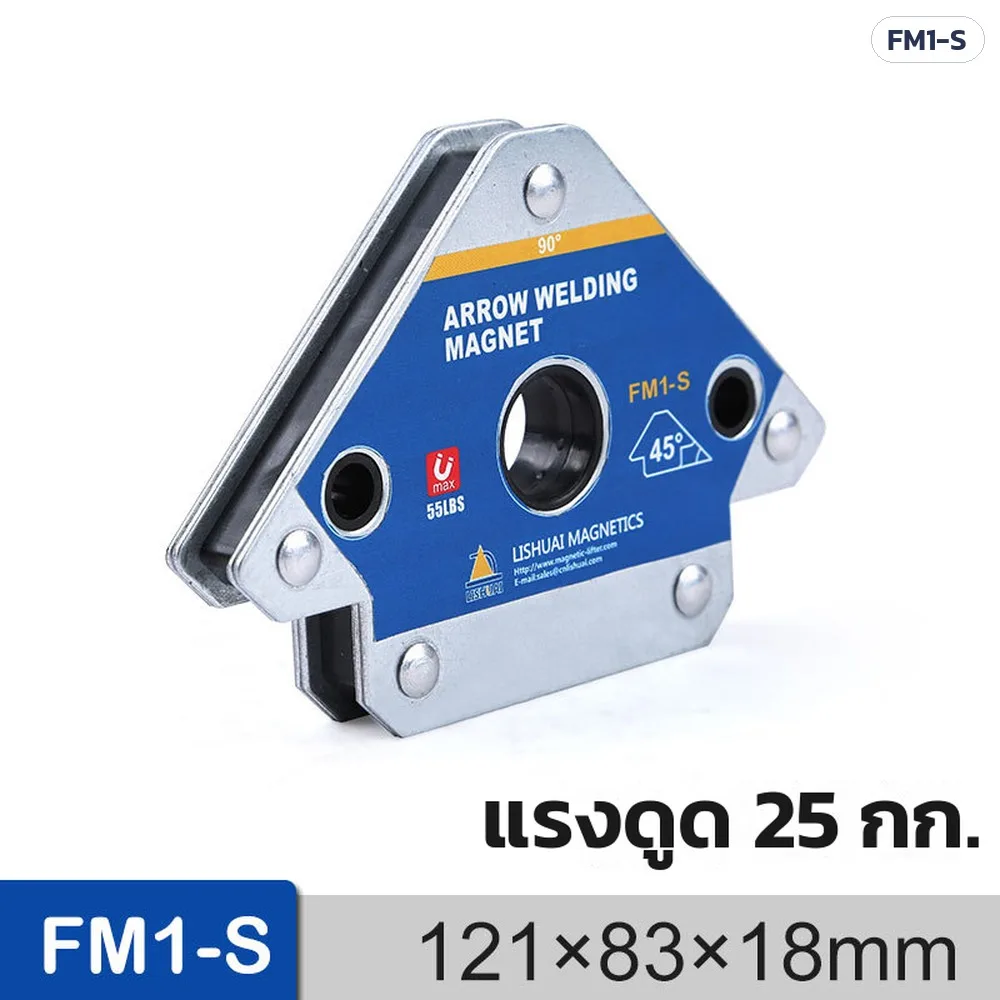

• รหัส 34016 · FM1-S · ขนาด S · 121×83×18 มม. · แรงดูด 25 กก. · น้ำหนัก ~0.4 กก. · ขายต่อชิ้น

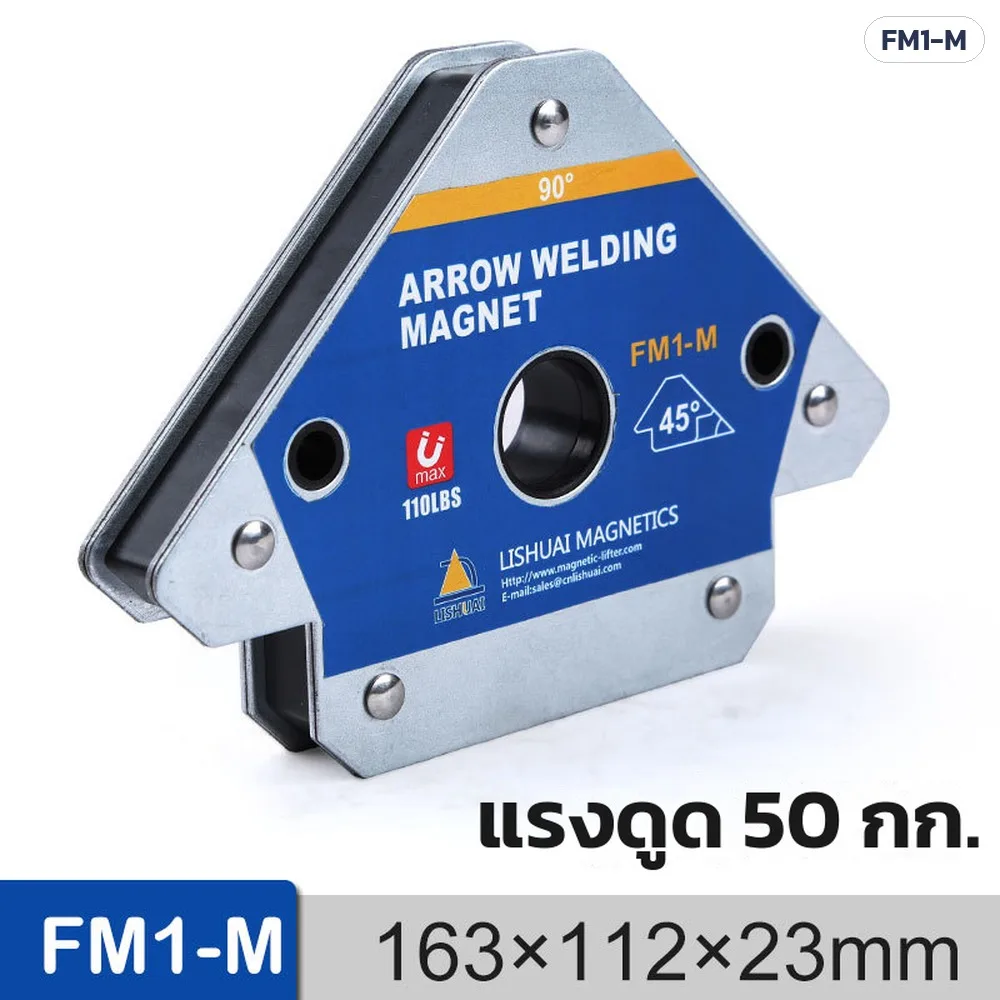

• รหัส 34017 · FM1-M · ขนาด M · 163×112×23 มม. · แรงดูด 50 กก. · น้ำหนัก ~0.85 กก. · ขายต่อชิ้น

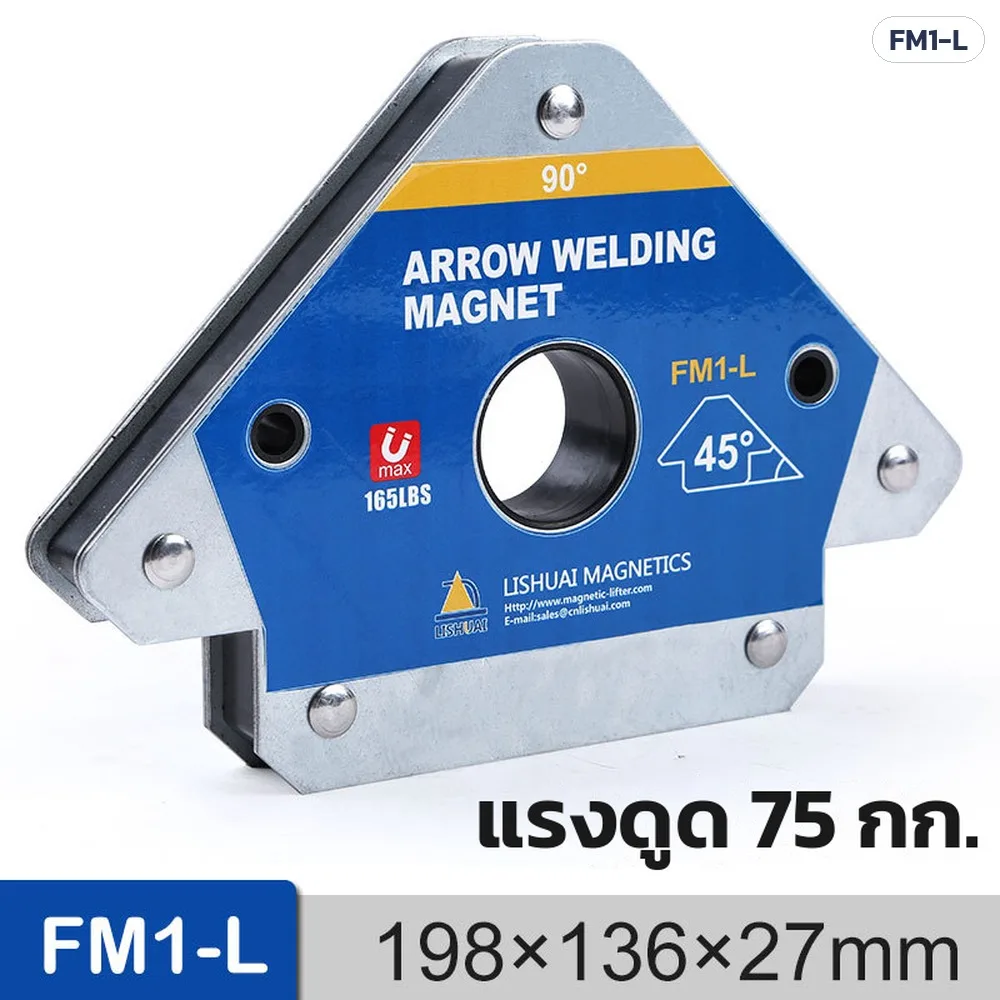

• รหัส 34018 · FM1-L · ขนาด L · 198×136×27 มม. · แรงดูด 75 กก. · น้ำหนัก ~1.4 กก. · ขายต่อชิ้น

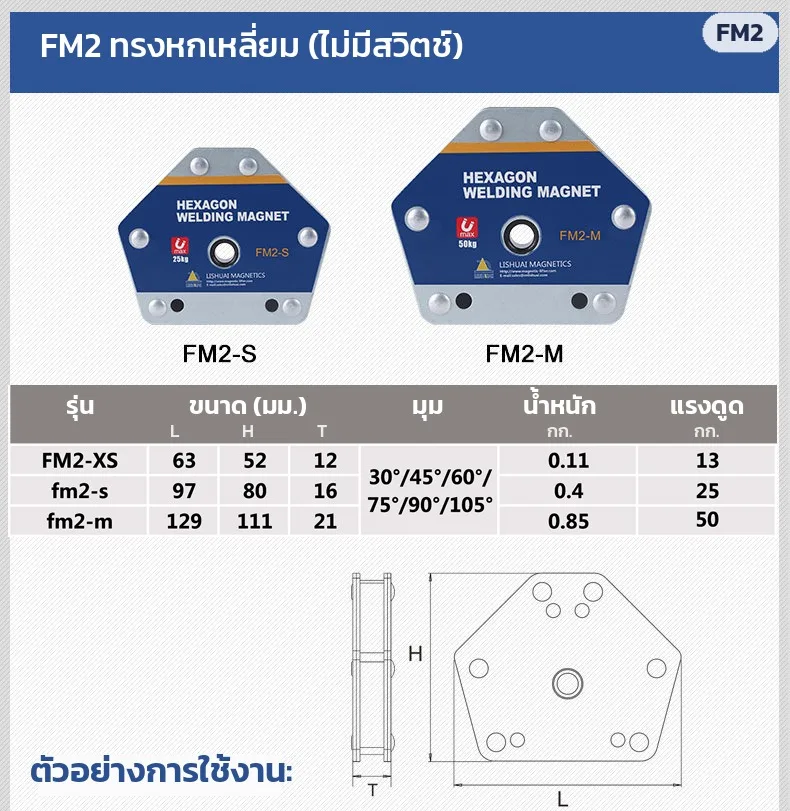

FM2 ทรงหกเหลี่ยม — 4 รุ่น
ไม่มีสวิตช์ · มุม 30° / 45° / 60° / 75° / 90° / 105° · สีน้ำเงิน

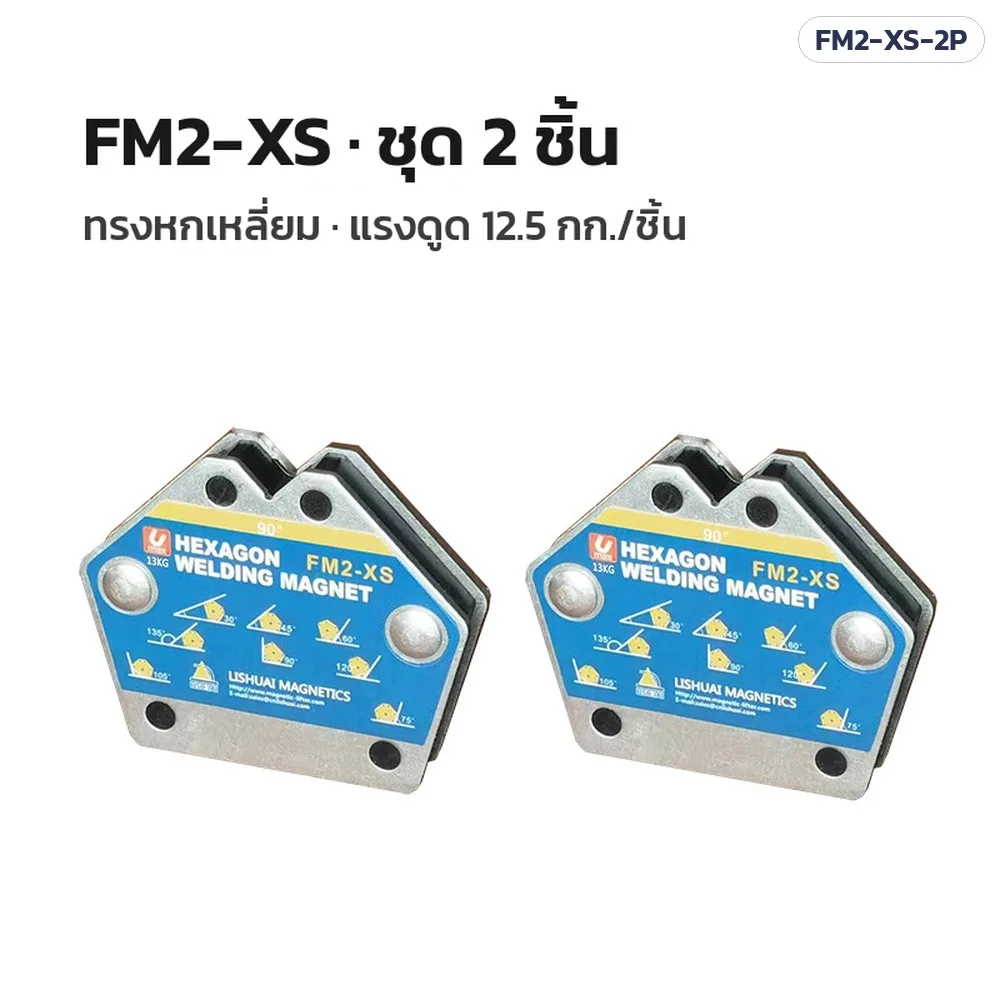

• รหัส 34019 · FM2-XS-2P · ขนาด XS ชุด 2 ชิ้น · 63×52×12 มม. ต่อชิ้น · แรงดูด 12.5 กก./ชิ้น · น้ำหนัก ~0.11 กก./ชิ้น · ขายเป็นชุด 2 ชิ้น

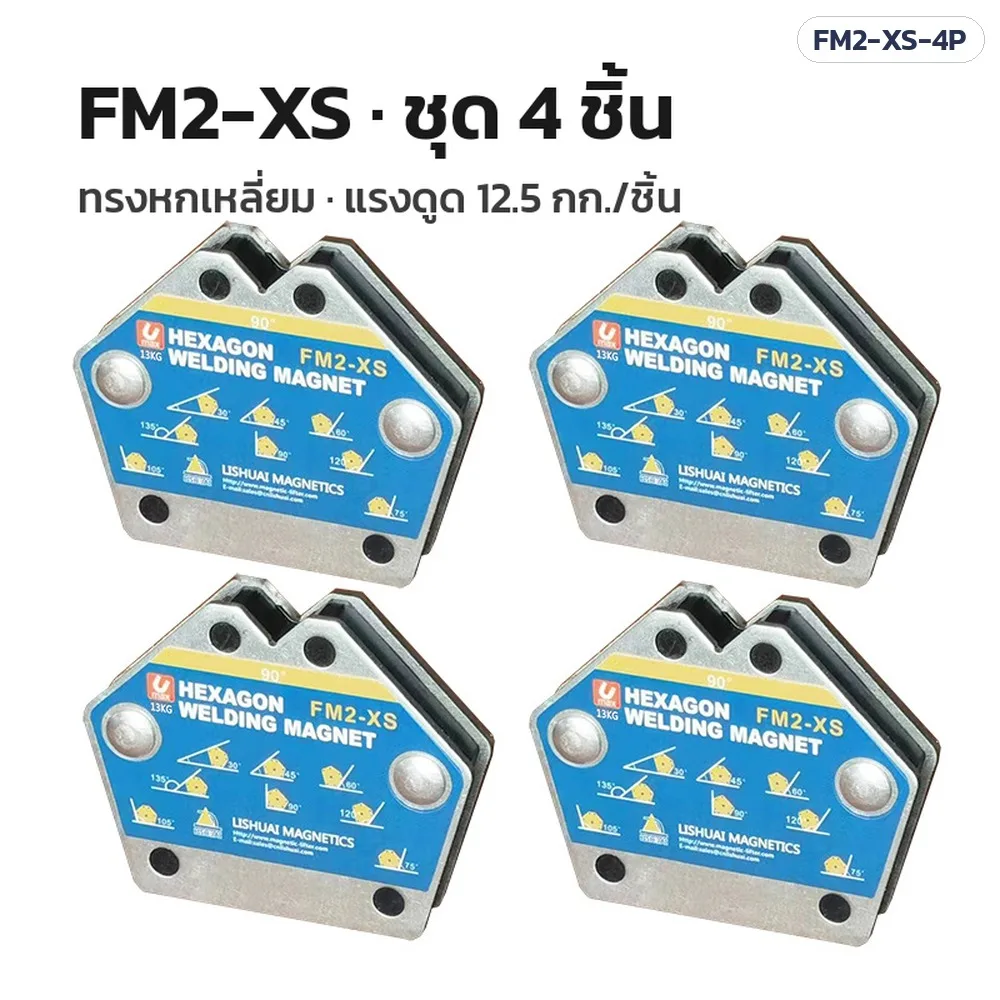

• รหัส 34020 · FM2-XS-4P · ขนาด XS ชุด 4 ชิ้น · 63×52×12 มม. ต่อชิ้น · แรงดูด 12.5 กก./ชิ้น · น้ำหนัก ~0.11 กก./ชิ้น · ขายเป็นชุด 4 ชิ้น

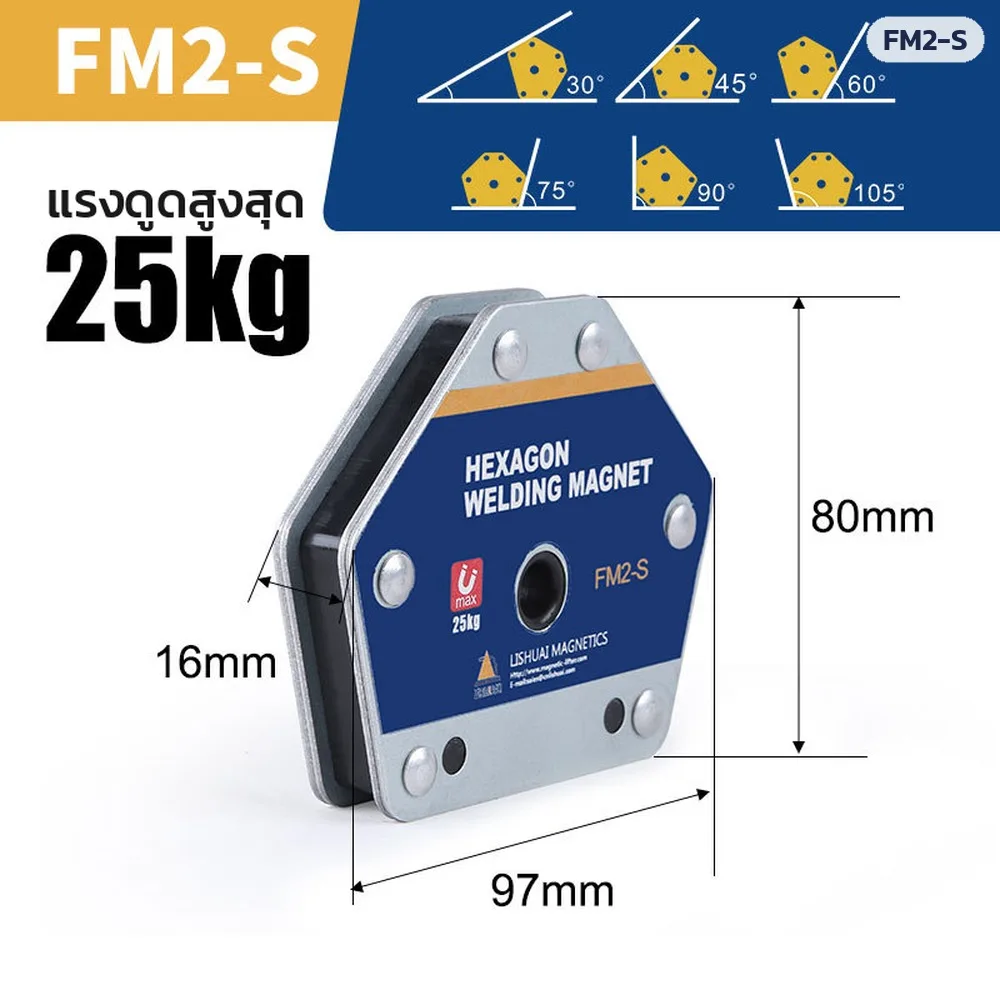

• รหัส 34021 · FM2-S · ขนาด S · 97×80×16 มม. · แรงดูด 25 กก. · น้ำหนัก ~0.4 กก. · ขายต่อชิ้น

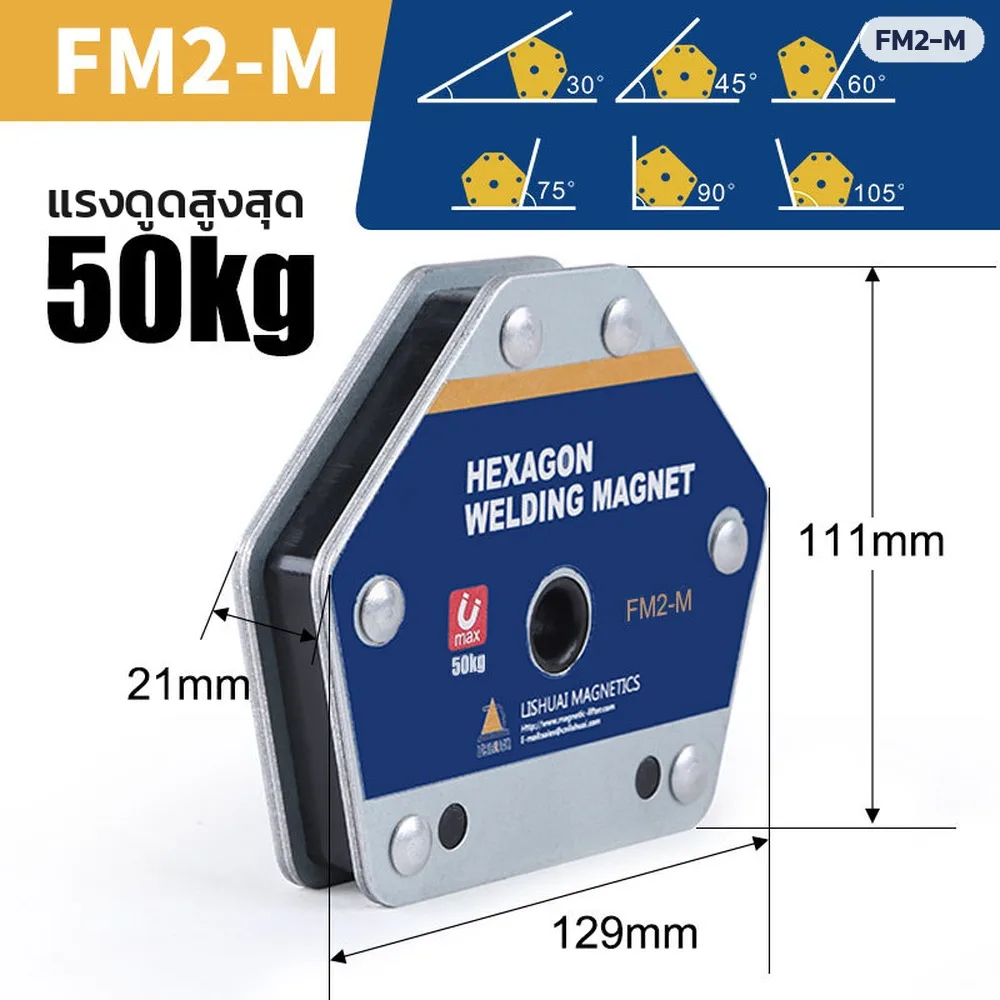

• รหัส 34022 · FM2-M · ขนาด M · 129×111×21 มม. · แรงดูด 50 กก. · น้ำหนัก ~0.85 กก. · ขายต่อชิ้น

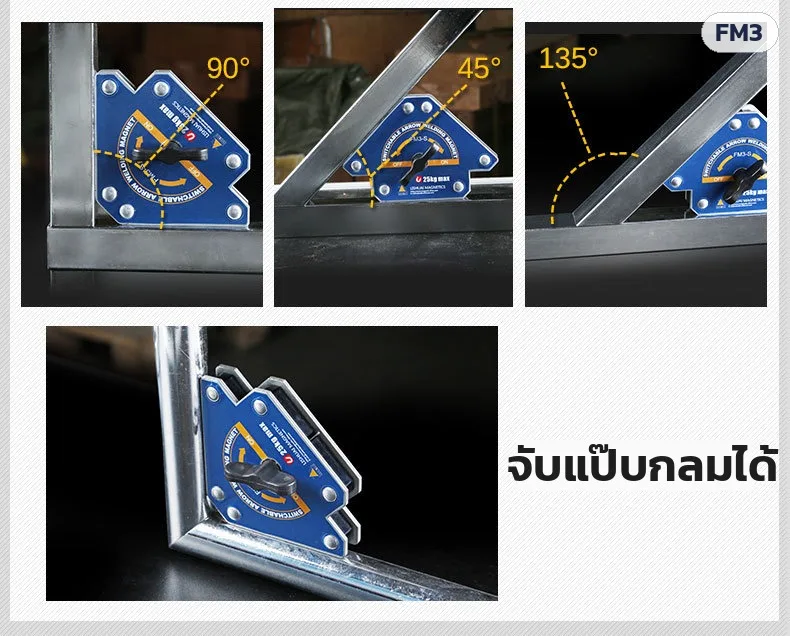

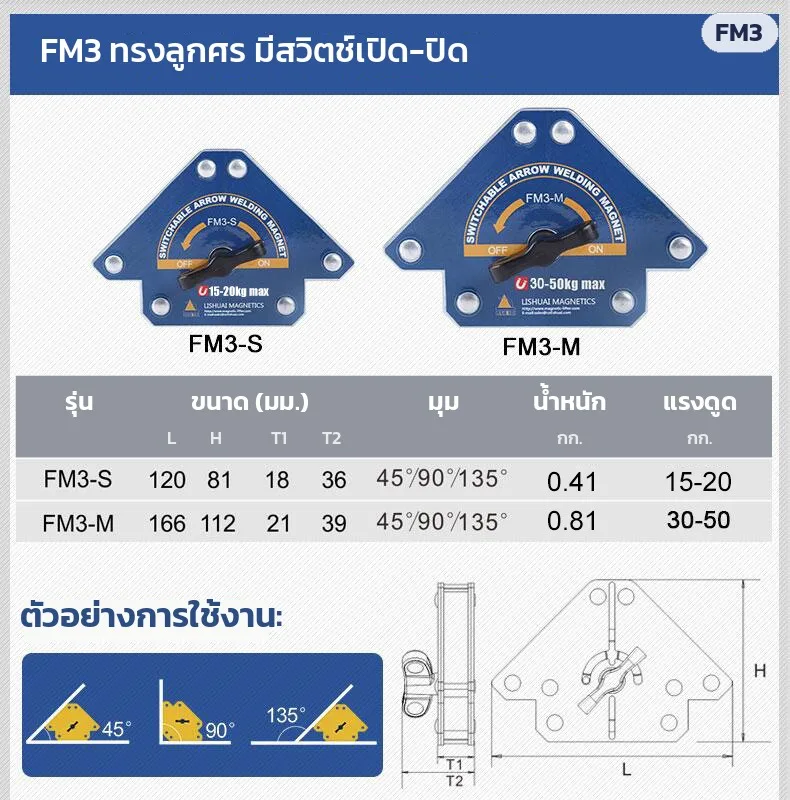

FM3 ทรงลูกศร มีสวิตช์ — 2 รุ่น
บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 45° / 90° / 135°

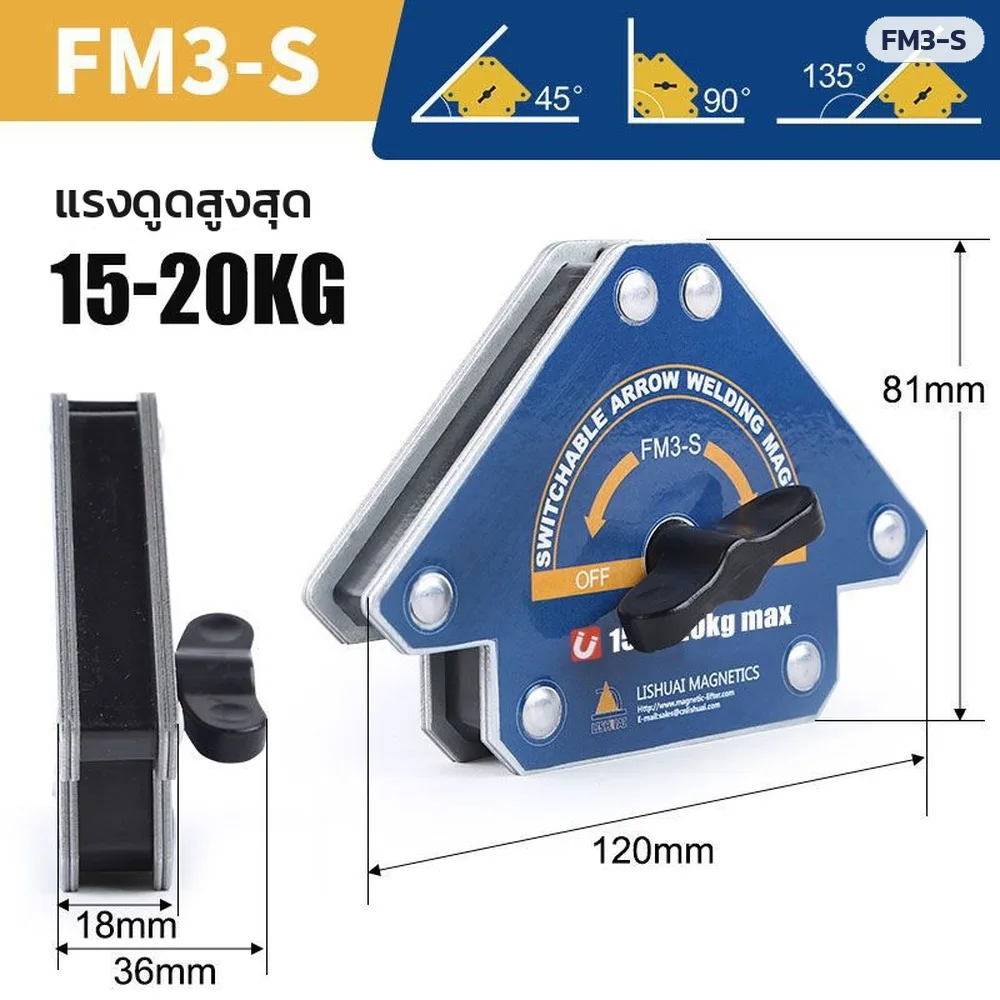

• รหัส 34023 · FM3-S · ขนาด S · 120×81 มม. หนา 18 มม. (รวมปุ่ม 36) · แรงดูด 15–20 กก. · น้ำหนัก ~0.41 กก. · ขายต่อชิ้น

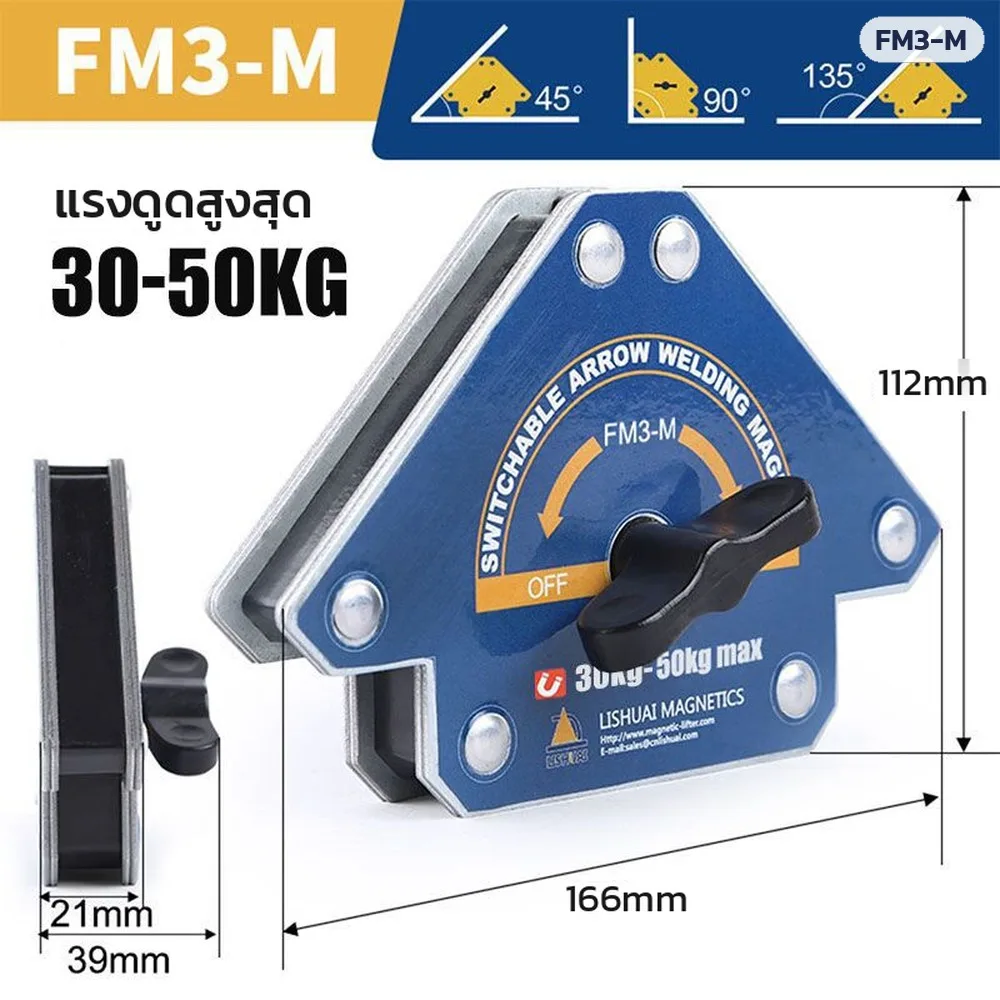

• รหัส 34024 · FM3-M · ขนาด M · 166×112 มม. หนา 21 มม. (รวมปุ่ม 39) · แรงดูด 30–50 กก. · น้ำหนัก ~0.81 กก. · ขายต่อชิ้น

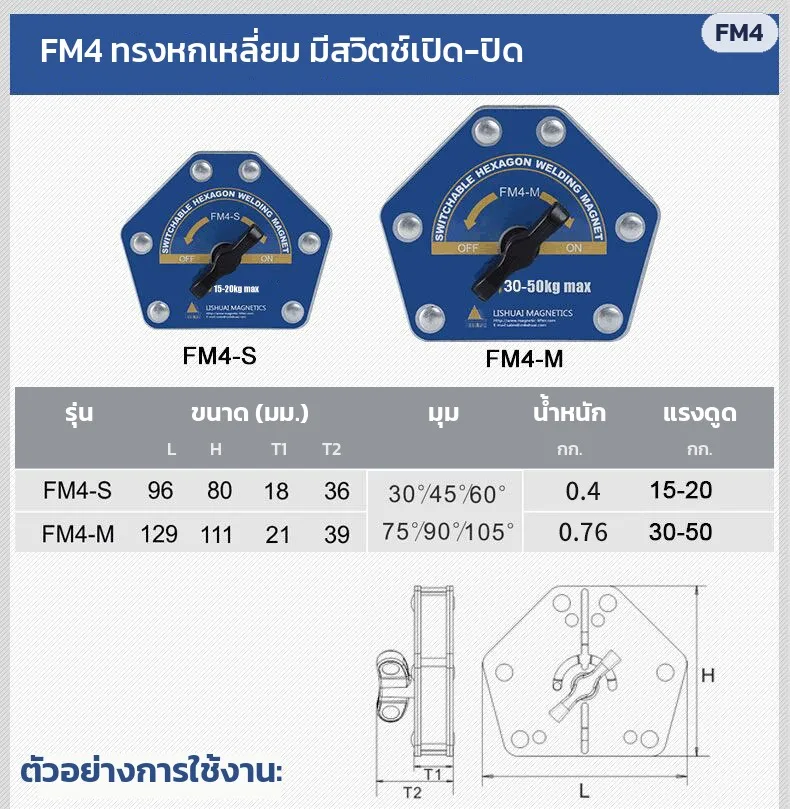

FM4 ทรงหกเหลี่ยม มีสวิตช์ — 2 รุ่น
บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 30°–105°

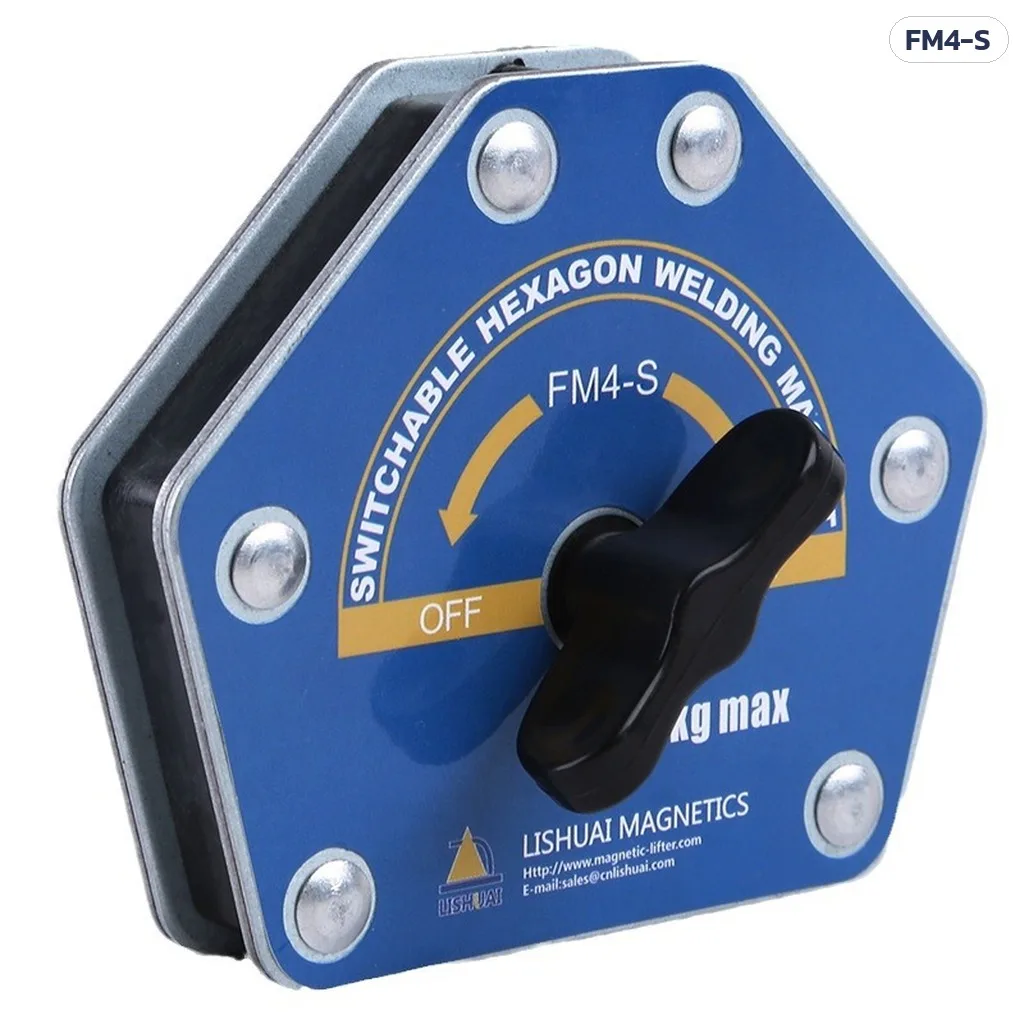

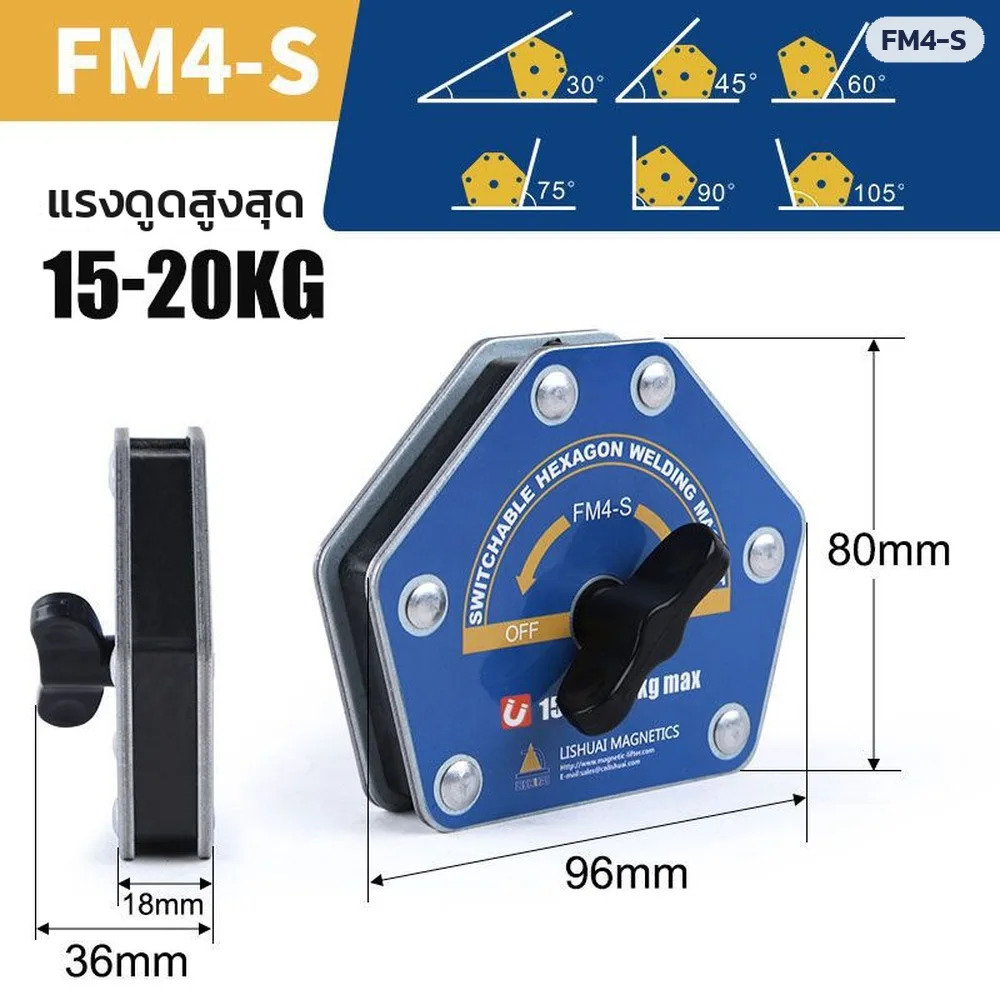

• รหัส 34025 · FM4-S · ขนาด S · 96×80 มม. หนา 18 มม. (รวมปุ่ม 36) · แรงดูด 15–20 กก. · น้ำหนัก ~0.4 กก. · ขายต่อชิ้น

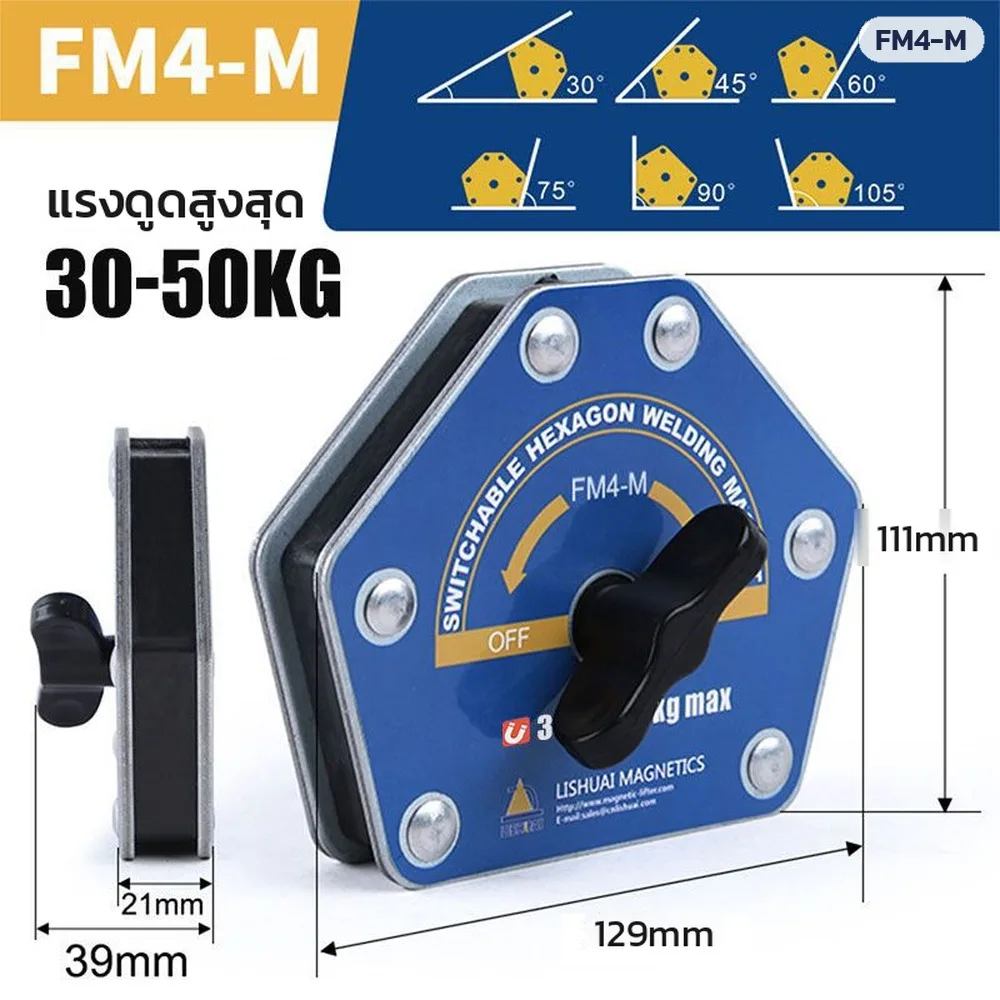

• รหัส 34026 · FM4-M · ขนาด M · 129×111 มม. หนา 21 มม. (รวมปุ่ม 39) · แรงดูด 30–50 กก. · น้ำหนัก ~0.76 กก. · ขายต่อชิ้น

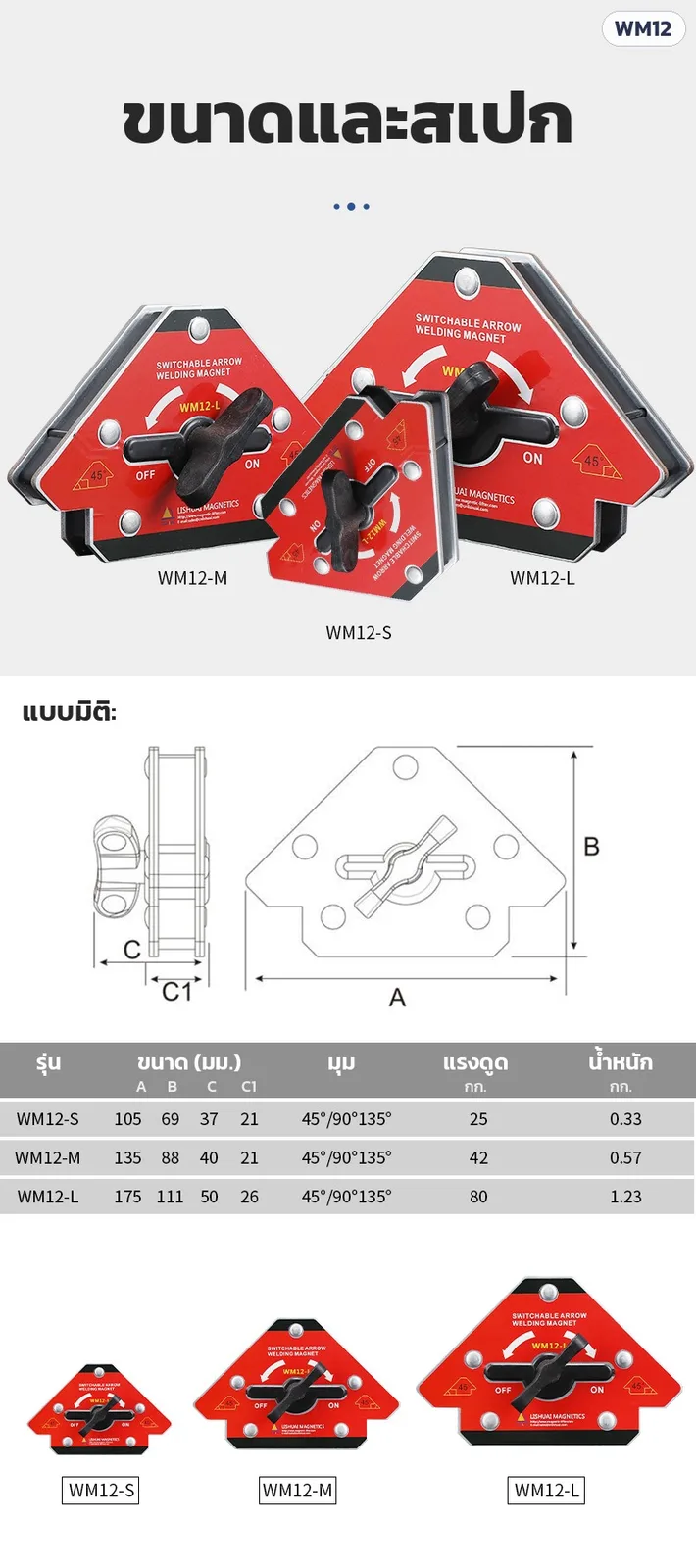

WM12 สีแดง มีสวิตช์ — 3 รุ่น
แม่เหล็กนีโอไดเมียมร่วมเฟอร์ไรต์ แรงดูดสูง · มุม 45° / 90° / 135° · ทนร้อนประมาณ 80°C

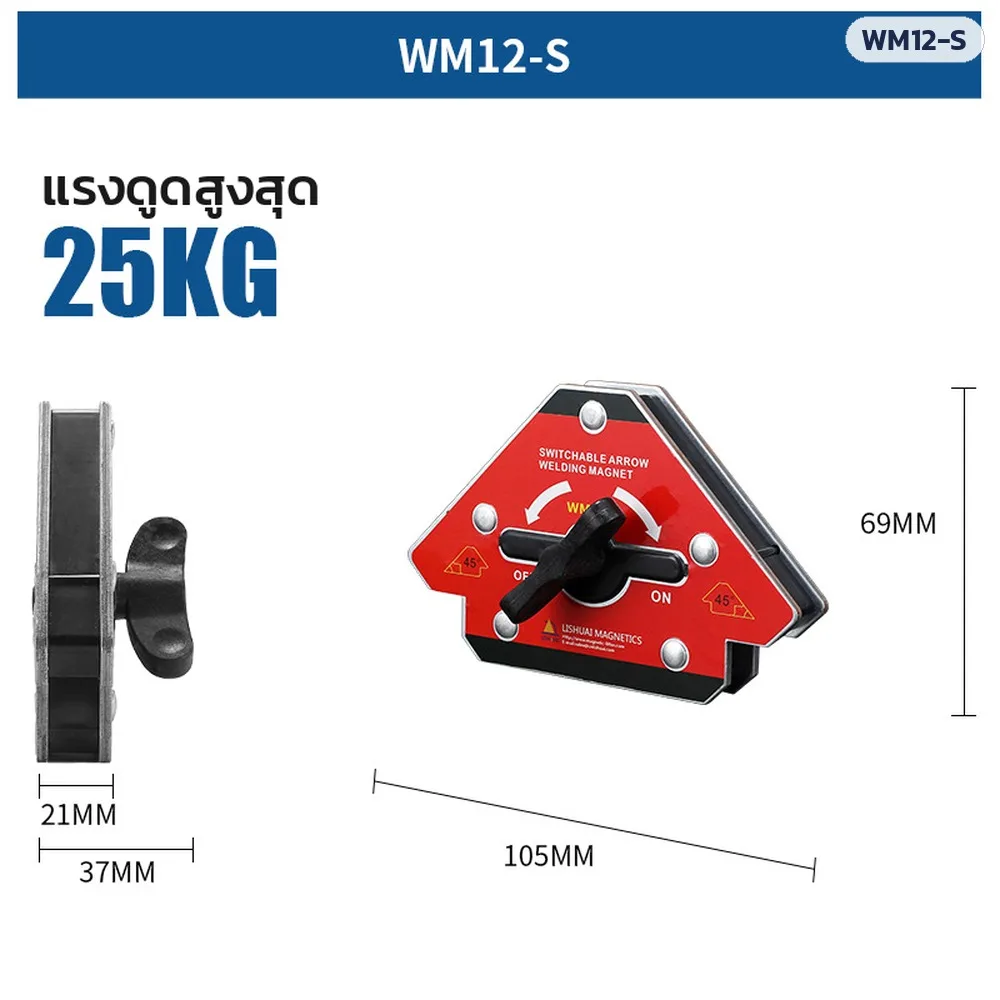

• รหัส 34027 · WM12-S · ขนาด S · 105×69 มม. หนา 21 มม. (รวมปุ่ม 37) · แรงดูด 25 กก. · น้ำหนัก ~0.33 กก. · ขายต่อชิ้น

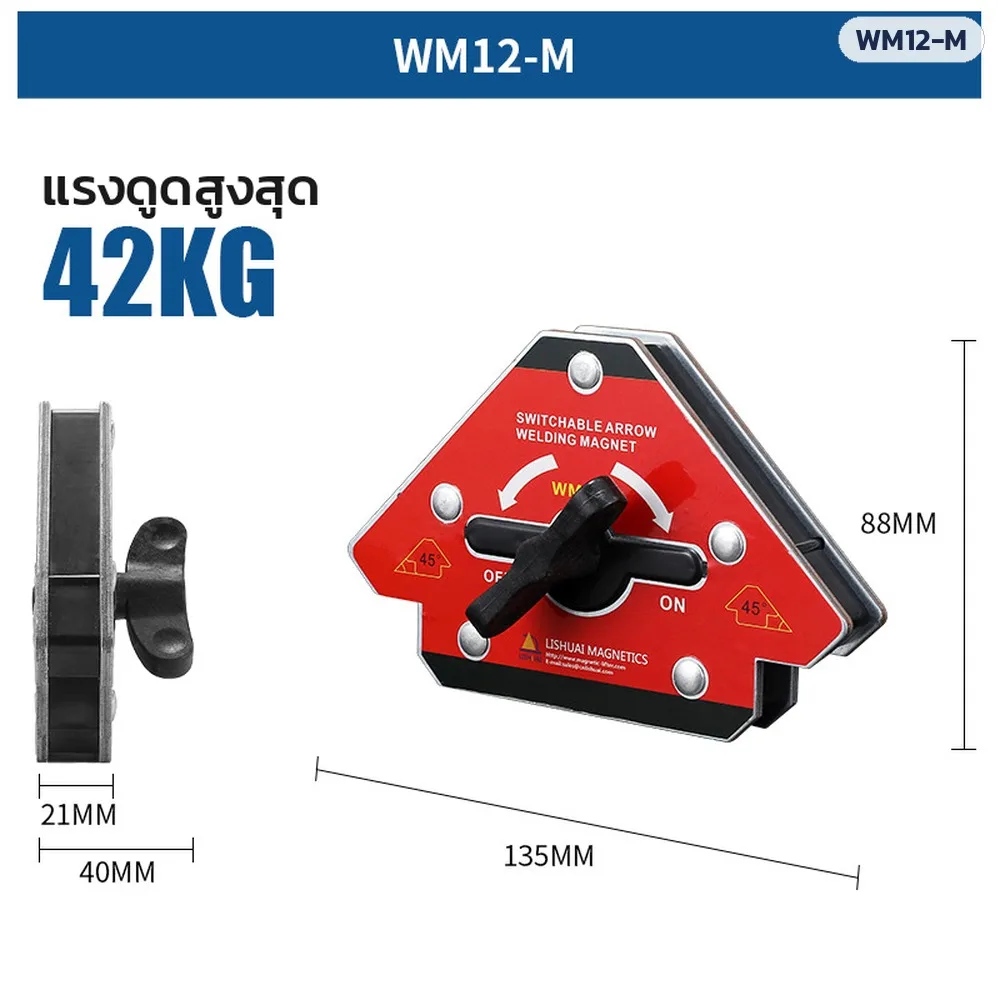

• รหัส 34028 · WM12-M · ขนาด M · 135×88 มม. หนา 21 มม. (รวมปุ่ม 40) · แรงดูด 42 กก. · น้ำหนัก ~0.57 กก. · ขายต่อชิ้น

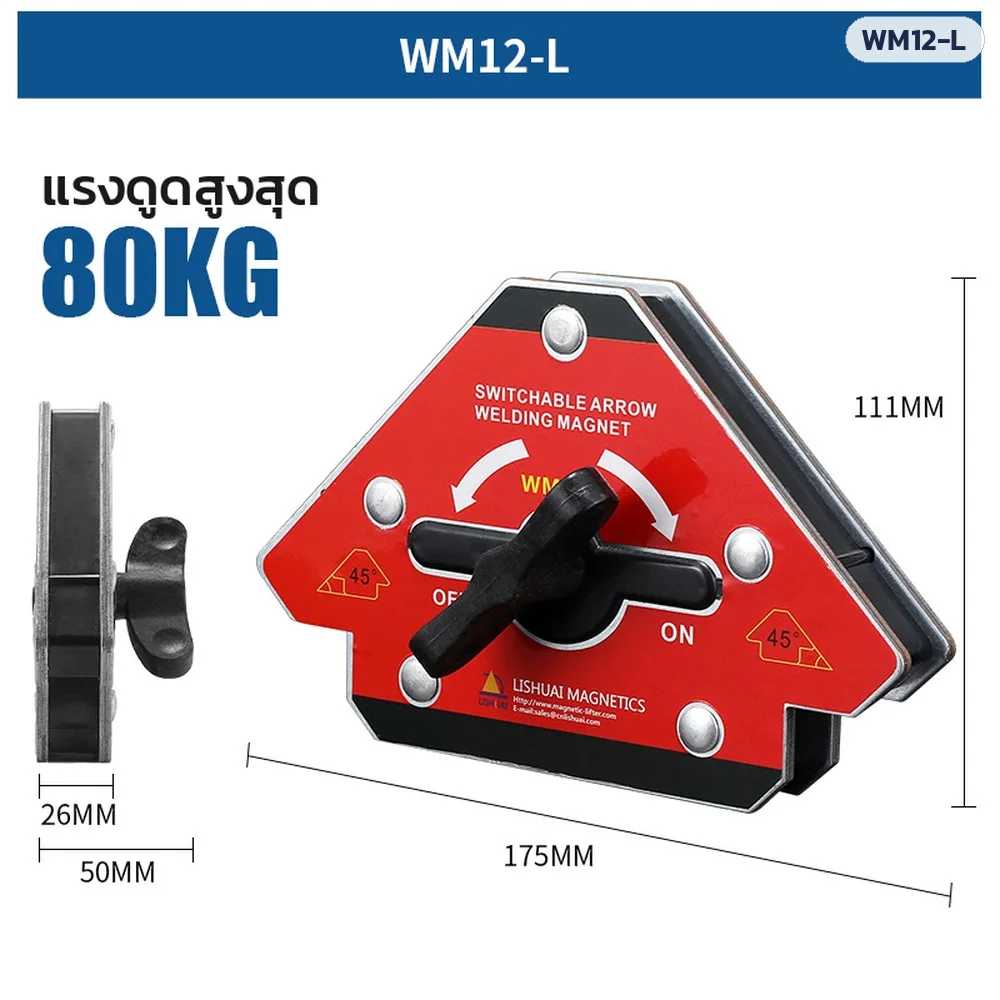

• รหัส 34029 · WM12-L · ขนาด L · 175×111 มม. หนา 26 มม. (รวมปุ่ม 50) · แรงดูด 80 กก. · น้ำหนัก ~1.23 กก. · ขายต่อชิ้น

ข้อมูลจำเพาะ
• ประเภท: แม่เหล็กจับฉาก/จับมุมสำหรับงานเชื่อม (Magnetic Welding Holder)
• ซีรีส์: FM1 ทรงลูกศร · FM2 ทรงหกเหลี่ยม · FM3 ทรงลูกศร มีสวิตช์ · FM4 ทรงหกเหลี่ยม มีสวิตช์ · WM12 สีแดง มีสวิตช์
• มุมใช้งาน: ทรงลูกศร 45° / 90° / 135° · ทรงหกเหลี่ยม 30° / 45° / 60° / 75° / 90° / 105°
• แรงดูด: 12.5–80 กก. ตามรุ่น (แรงดึงหลุดสูงสุด วัดบนแผ่นเหล็กหนาผิวเรียบ)
• ขนาด: 63×52 มม. (FM2-XS) ถึง 198×136 มม. (FM1-L)
• โครงสร้าง: แผ่นหน้าเหล็กพ่นสี + แผ่นข้างเหล็กชุบซิงค์ 2 ชั้น · แกนแม่เหล็กเฟอร์ไรต์ (WM12 เฟอร์ไรต์ + นีโอไดเมียม)
• ความร้อนใช้งาน: ซีรีส์ FM ประมาณ 250°C · WM12 ประมาณ 80°C
• จำนวนรุ่น: 16 รุ่น (รุ่น XS ขายเป็นชุด 2 / 4 ชิ้น)

เหมาะกับการใช้งาน
• ช่างเชื่อม ช่างเหล็ก — งานประตู รั้ว หลังคา โครงเหล็ก ชั้นวาง โต๊ะ ขาตั้ง
• อู่ซ่อม ไลน์ประกอบ — จับยึดชิ้นงานชั่วคราวก่อนเชื่อม เจาะ ทำเครื่องหมาย
• ช่าง DIY ที่บ้าน — ประกอบชั้นเหล็ก โครงแป๊บเหลี่ยมคนเดียวได้
• ใช้เป็นฉากตรวจมุม 45° / 90° แบบเร็วหน้างาน

วิธีใช้งาน
• เช็ดผิวชิ้นงานและผิวแม่เหล็กให้สะอาด ไม่มีเศษเหล็ก สะเก็ดเชื่อม หรือคราบน้ำมัน

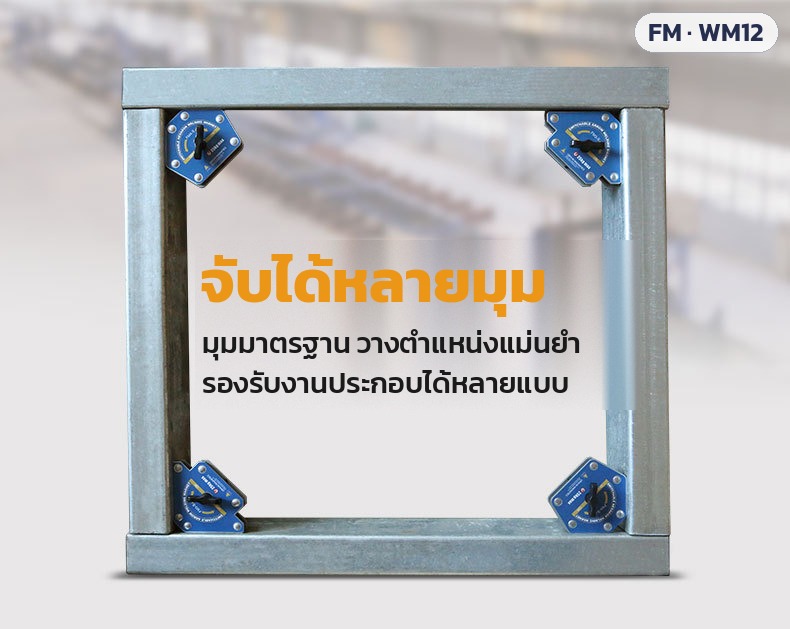

• วางชิ้นงานให้เข้ามุมที่ต้องการก่อน แล้วตั้งแม่เหล็กเข้าที่มุมด้านใน ให้ขอบแม่เหล็กแนบผนังชิ้นงานทั้งสองด้าน
• รุ่นมีสวิตช์: วางแม่เหล็กตอนปุ่มอยู่ที่ OFF แล้วบิดไปที่ ON ให้สุด
• ตรวจมุมด้วยฉากอีกครั้ง แล้วเชื่อมแต้มด้านนอก ห่างจากตัวแม่เหล็ก
• ถอดแม่เหล็กออก (รุ่นสวิตช์บิดไปที่ OFF ก่อน) แล้วจึงเชื่อมเต็มแนว

ข้อควรระวัง
• แม่เหล็กแรงสูง ระวังนิ้วหนีบระหว่างแม่เหล็กกับชิ้นงาน หรือแม่เหล็กด้วยกัน
• เก็บให้ห่างผู้ใช้เครื่องกระตุ้นหัวใจ บัตรแถบแม่เหล็ก โทรศัพท์ และอุปกรณ์อิเล็กทรอนิกส์
• ห้ามเชื่อมทับตัวแม่เหล็ก · แม่เหล็กใกล้แนวเชื่อมอาจทำให้อาร์กเบี่ยง ให้ขยับออกหรือย้ายสายดิน
• ใช้จับยึดชั่วคราวเท่านั้น ห้ามใช้ยกหรือแขวนของหนัก
• รุ่น WM12 ทนร้อนประมาณ 80°C อย่าวางชิดแนวเชื่อม

คำถามที่พบบ่อย
ถาม: ควรเลือกรุ่นไหน
ตอบ: งานแป๊บเล็ก-กลางทั่วไปใช้ขนาด S/M · ชิ้นงานใหญ่หรือเหล็กหนาใช้ L หรือ WM12 · ต้องการถอดเร็ว เศษเหล็กไม่ติด เลือกรุ่นมีสวิตช์ (FM3 / FM4 / WM12)

ถาม: ทรงลูกศรกับทรงหกเหลี่ยมต่างกันอย่างไร
ตอบ: ทรงลูกศรได้ 45° / 90° / 135° ทรงหกเหลี่ยมได้ 6 มุม 30°–105° เหมาะงานโครงที่มีมุมเอียงหลายแบบ

ถาม: จับอะลูมิเนียมหรือสแตนเลสได้ไหม
ตอบ: แม่เหล็กดูดเฉพาะเหล็กที่แม่เหล็กดูดติด อะลูมิเนียมและสแตนเลสบางชนิดดูดไม่ติด

ถาม: แรงดูดที่ระบุวัดอย่างไร
ตอบ: เป็นแรงดึงหลุดสูงสุดบนแผ่นเหล็กหนาผิวเรียบ ชิ้นงานบาง ผิวสนิม/มีสี หรือแป๊บกลม แรงดูดจะลดลง

ถาม: รุ่น XS ซื้อแยกชิ้นได้ไหม
ตอบ: รุ่น XS ขายเป็นชุด 2 ชิ้น หรือ 4 ชิ้น

ถาม: สั่งหลายชิ้น/ขายส่งได้ไหม
ตอบ: ได้ ทักไลน์ @PYCM หรือโทร 02-114-7416 ต่อ 2
