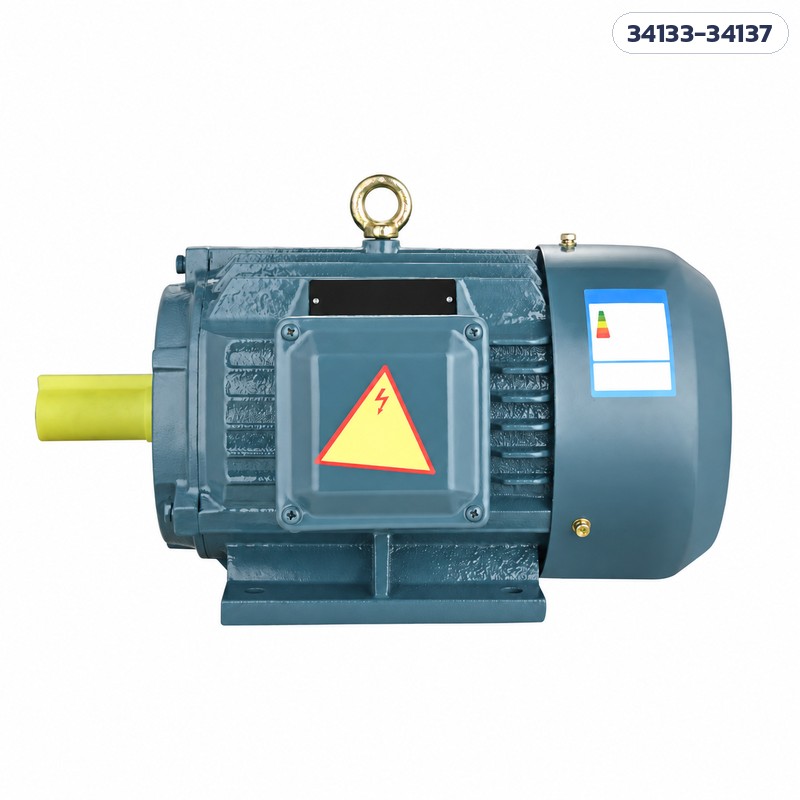

34133 มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล รอบต่ำ แรงบิดสูง 380V 7.5–22 kW (10–30 แรงม้า) เสื้อเหล็กหล่อ ขดลวดทองแดง 5 ขนาด

รายละเอียดสินค้า

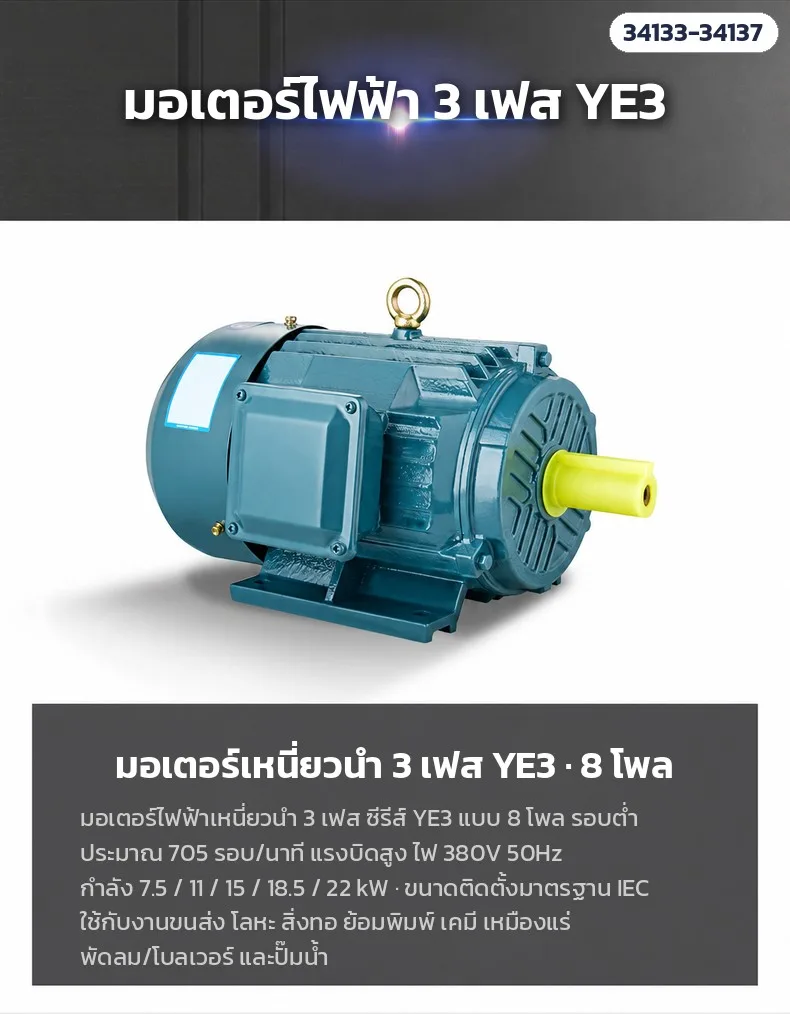

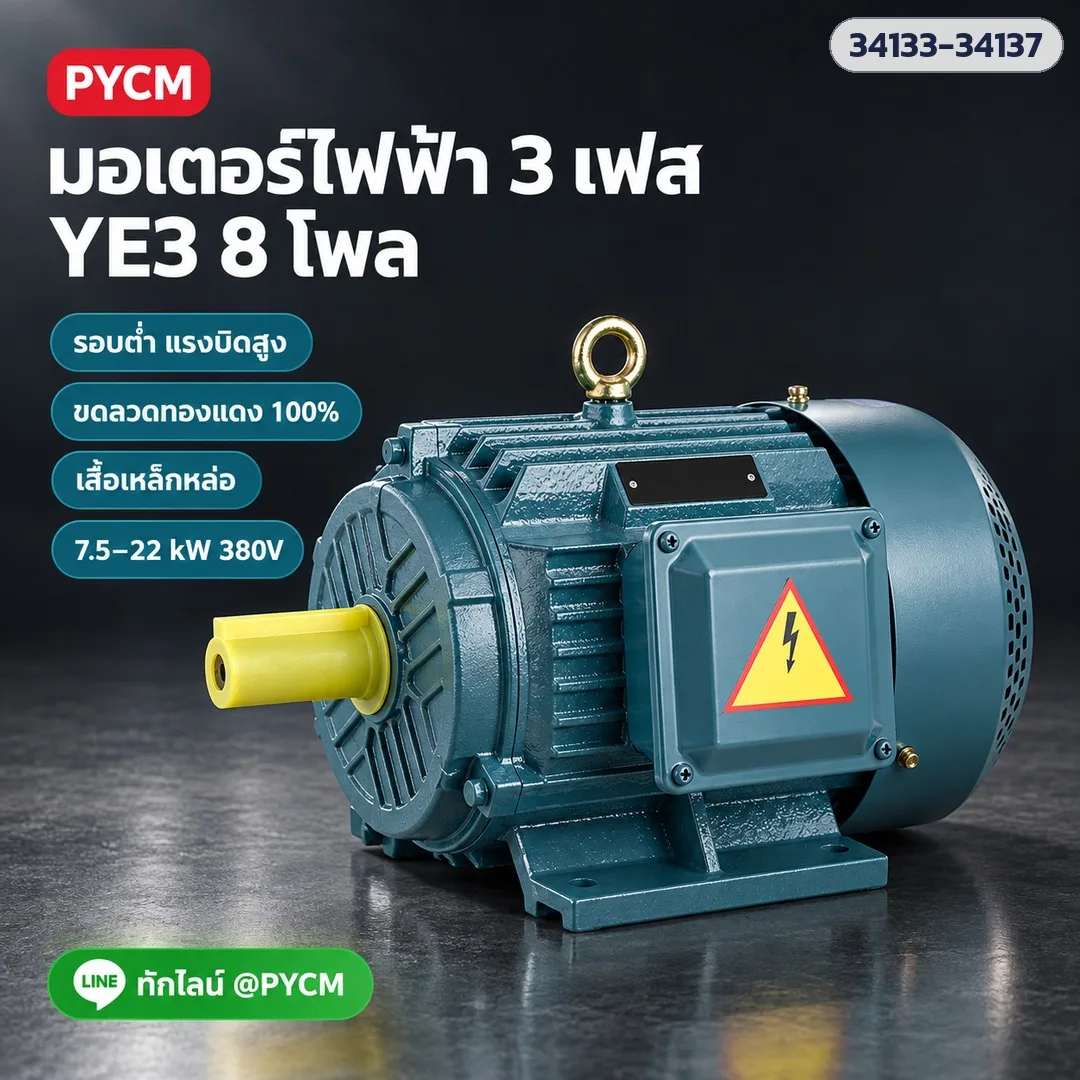

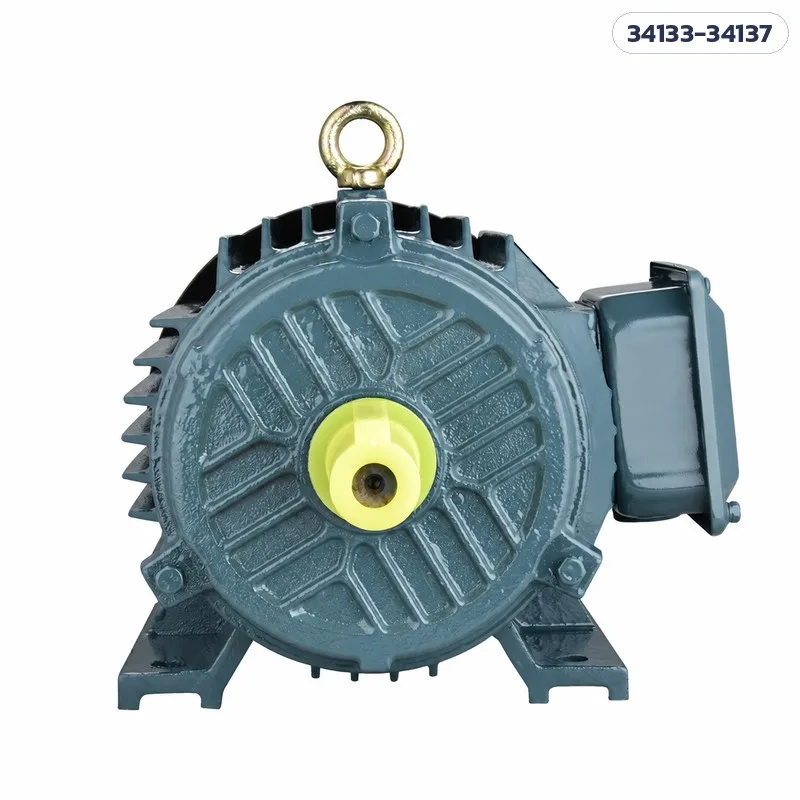

มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล — มอเตอร์ไฟฟ้าเหนี่ยวนำ 3 เฟส ซีรีส์ YE3 แบบ 8 โพล รอบต่ำ แรงบิดสูง (ประมาณ 705 รอบ/นาที) ไฟ 3 เฟส 380V 50Hz ต่อสายแบบเดลต้า เสื้อเหล็กหล่อมีครีบระบายความร้อน ขดลวดสเตเตอร์ทองแดงทั้งหมด เหมาะกับงานขับโหลดหนักที่ต้องการรอบช้า เช่น ปั๊มน้ำ พัดลม/โบลเวอร์ สายพานลำเลียง เครื่องผสม เครื่องบด · มีให้เลือก 5 ขนาด 7.5–22 kW (10–30 แรงม้า) ขนาดติดตั้งตามมาตรฐาน IEC เปลี่ยนแทนมอเตอร์เดิมเฟรมเดียวกันได้

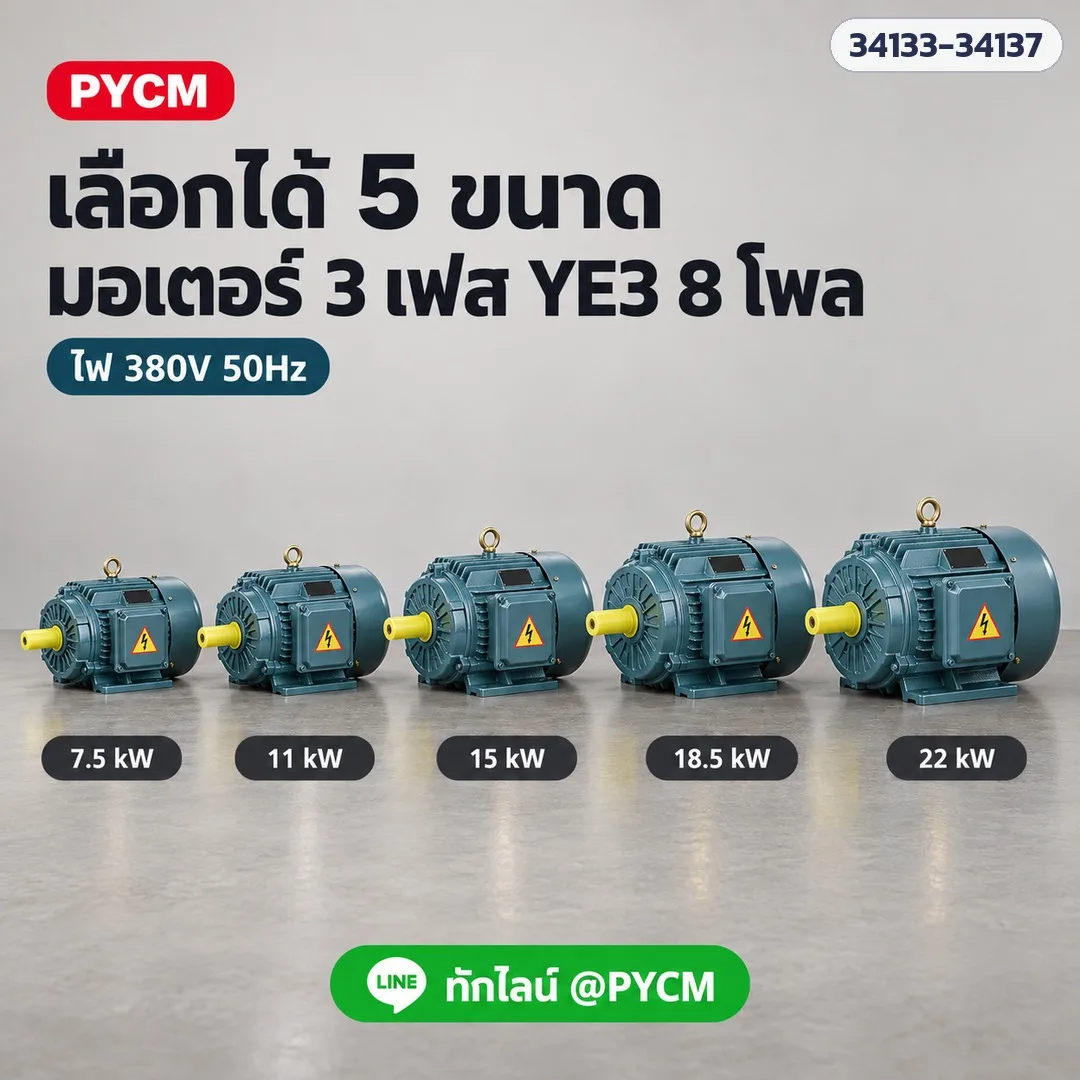

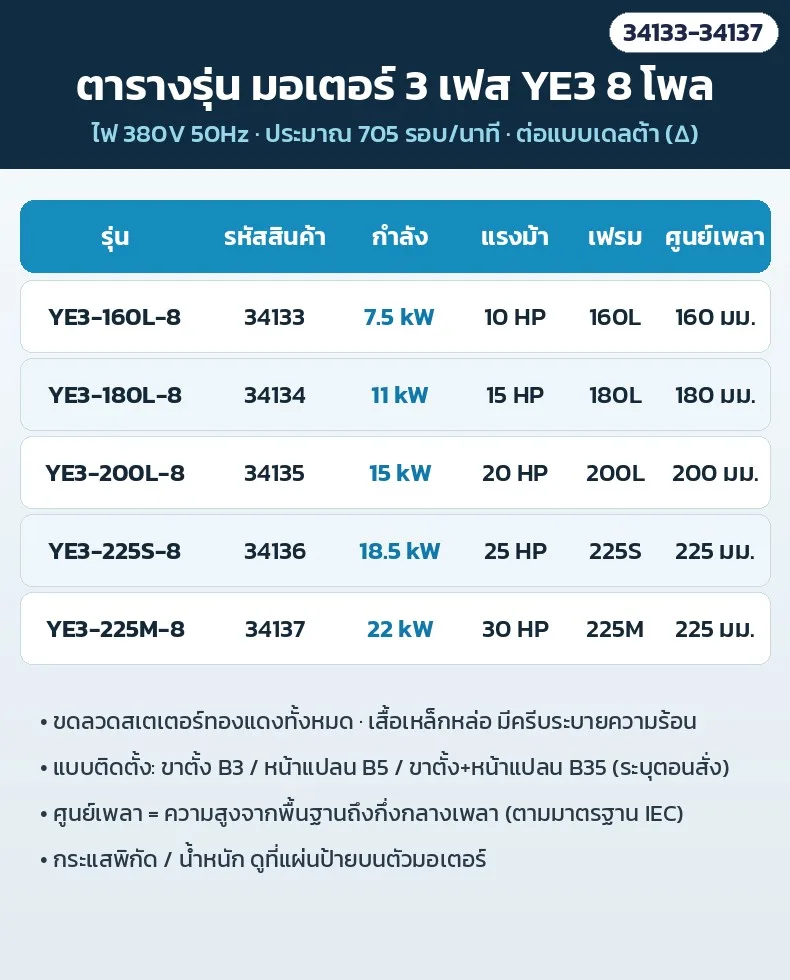

เลือกขนาด 5 รุ่น (ชื่อตัวเลือก = กำลัง + รุ่น · ดูรูปตารางรุ่นและการ์ดรุ่น)

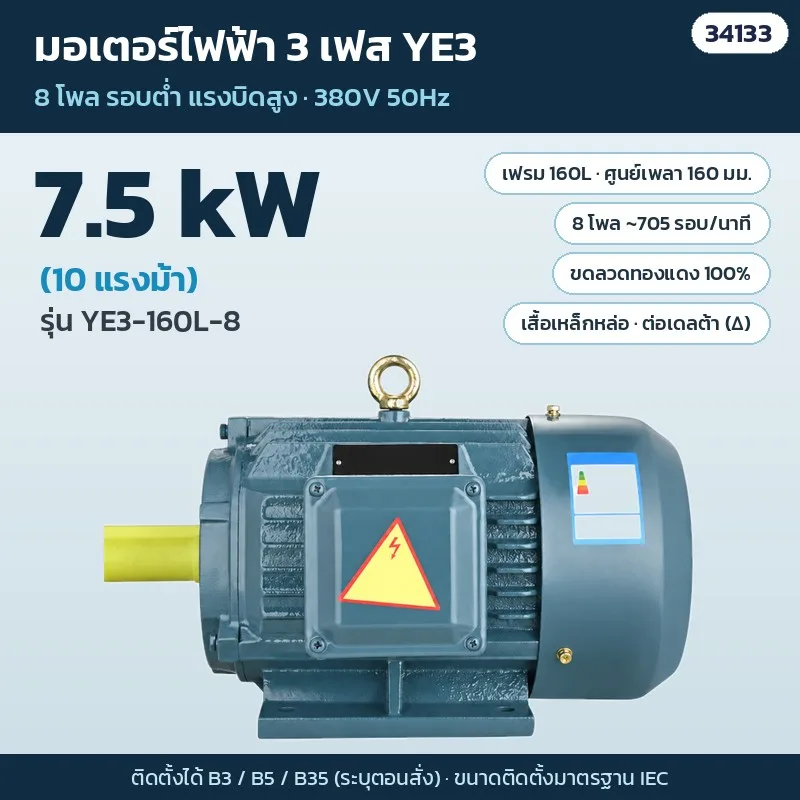

• รหัส 34133 · รุ่น YE3-160L-8 · 7.5 kW (10 แรงม้า) · เฟรม 160L (ความสูงศูนย์เพลา 160 มม.)
• รหัส 34134 · รุ่น YE3-180L-8 · 11 kW (15 แรงม้า) · เฟรม 180L (ความสูงศูนย์เพลา 180 มม.)

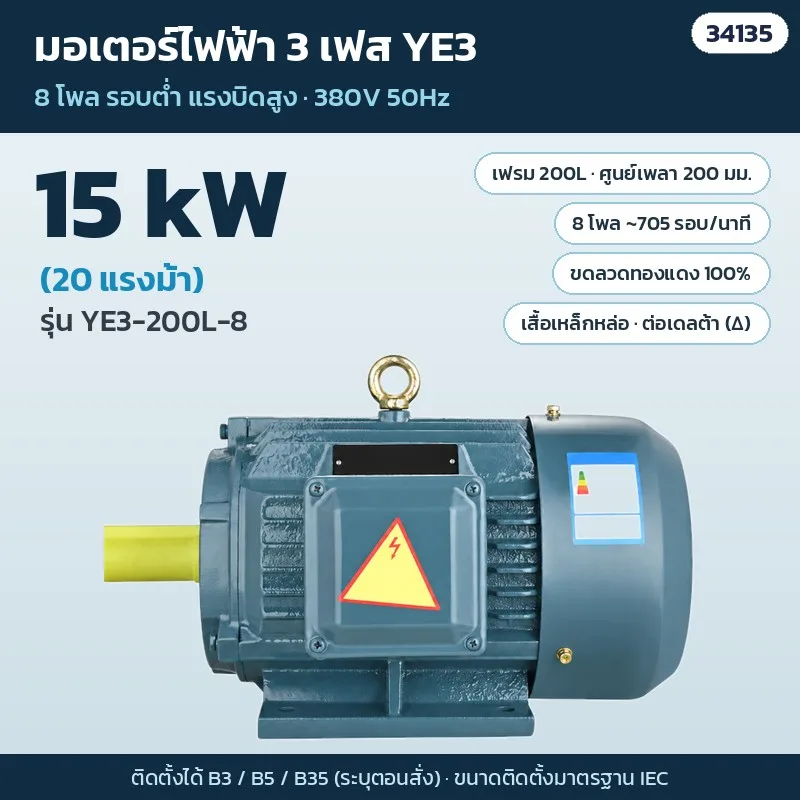

• รหัส 34135 · รุ่น YE3-200L-8 · 15 kW (20 แรงม้า) · เฟรม 200L (ความสูงศูนย์เพลา 200 มม.)

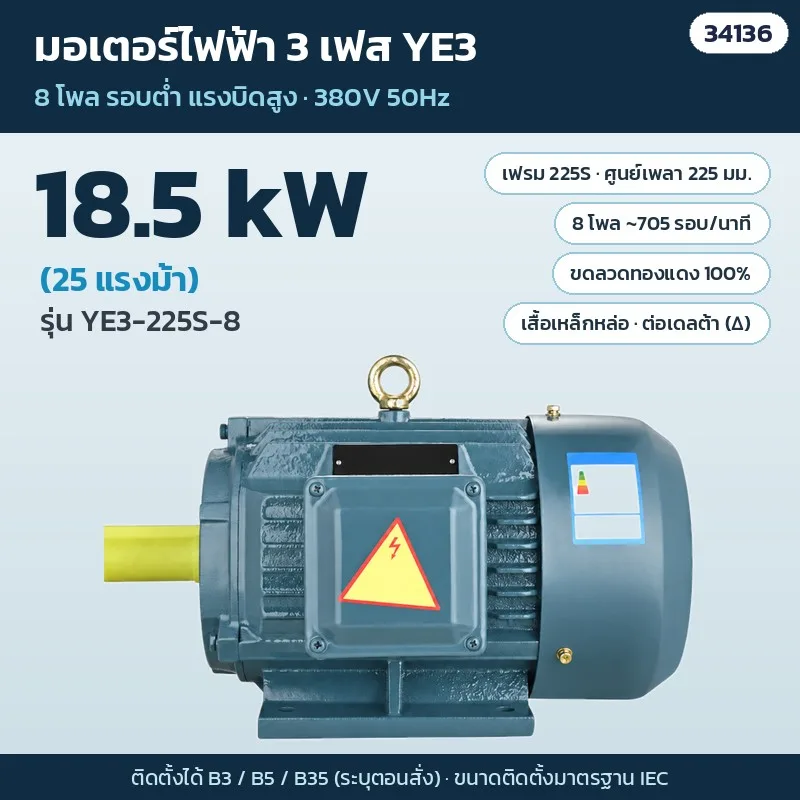

• รหัส 34136 · รุ่น YE3-225S-8 · 18.5 kW (25 แรงม้า) · เฟรม 225S (ความสูงศูนย์เพลา 225 มม.)
• รหัส 34137 · รุ่น YE3-225M-8 · 22 kW (30 แรงม้า) · เฟรม 225M (ความสูงศูนย์เพลา 225 มม.)

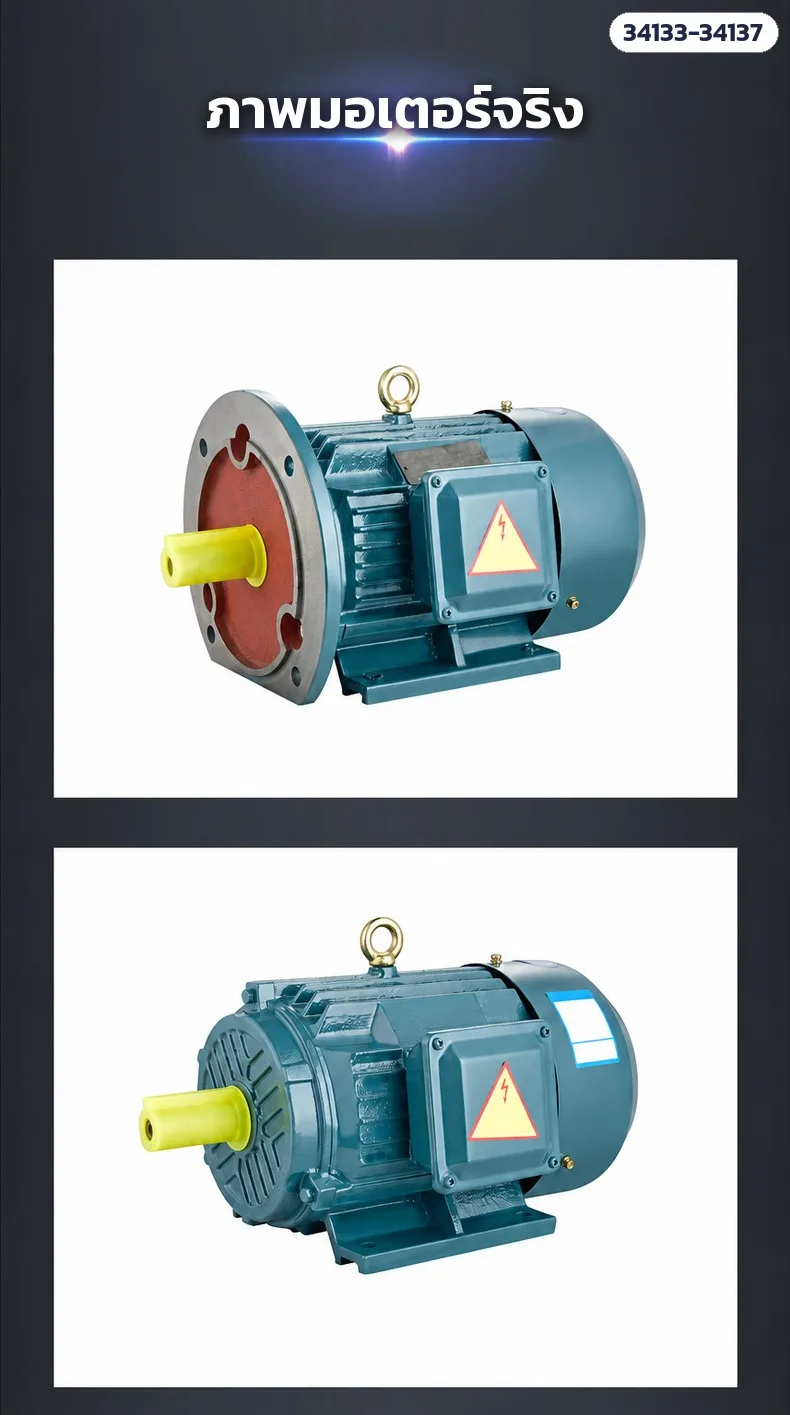

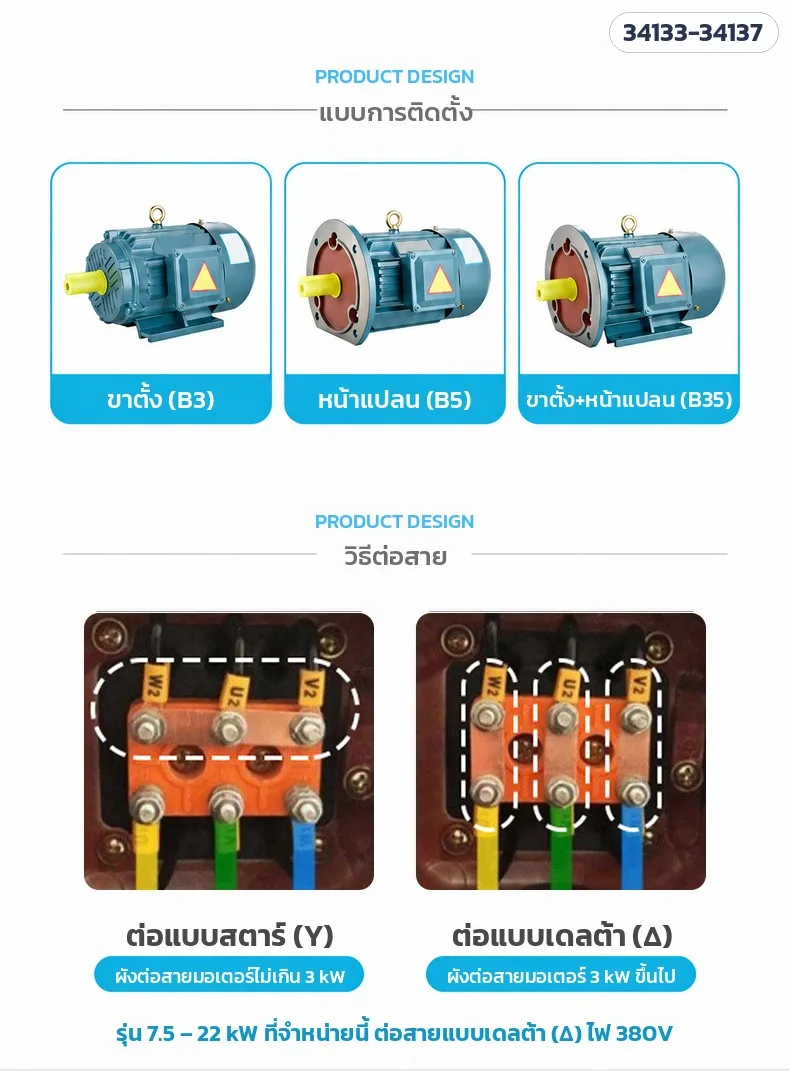

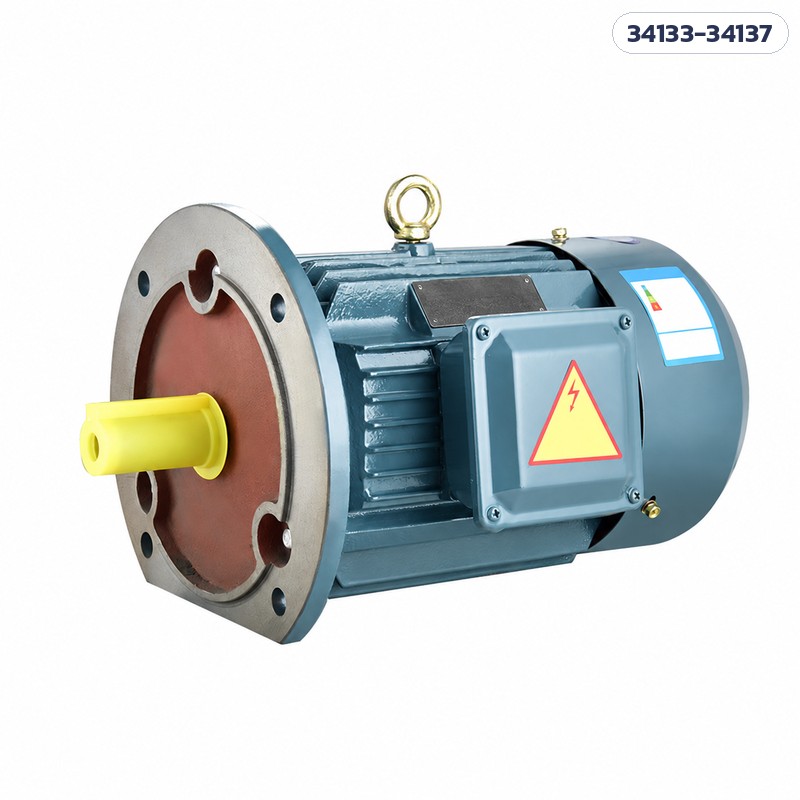

แบบติดตั้ง: ขาตั้งแนวนอน B3 · หน้าแปลนแนวตั้ง B5 · ขาตั้ง+หน้าแปลน B35 ระบุตอนสั่งซื้อ (แบบหน้าแปลนสอบถามฝ่ายขาย)

จุดเด่น
• 8 โพล รอบต่ำ แรงบิดสูง — ประมาณ 705 รอบ/นาที เหมาะกับงานขับโหลดหนักที่ต้องการรอบช้า เช่น ปั๊ม พัดลมใหญ่ สายพาน เครื่องผสม เครื่องบด

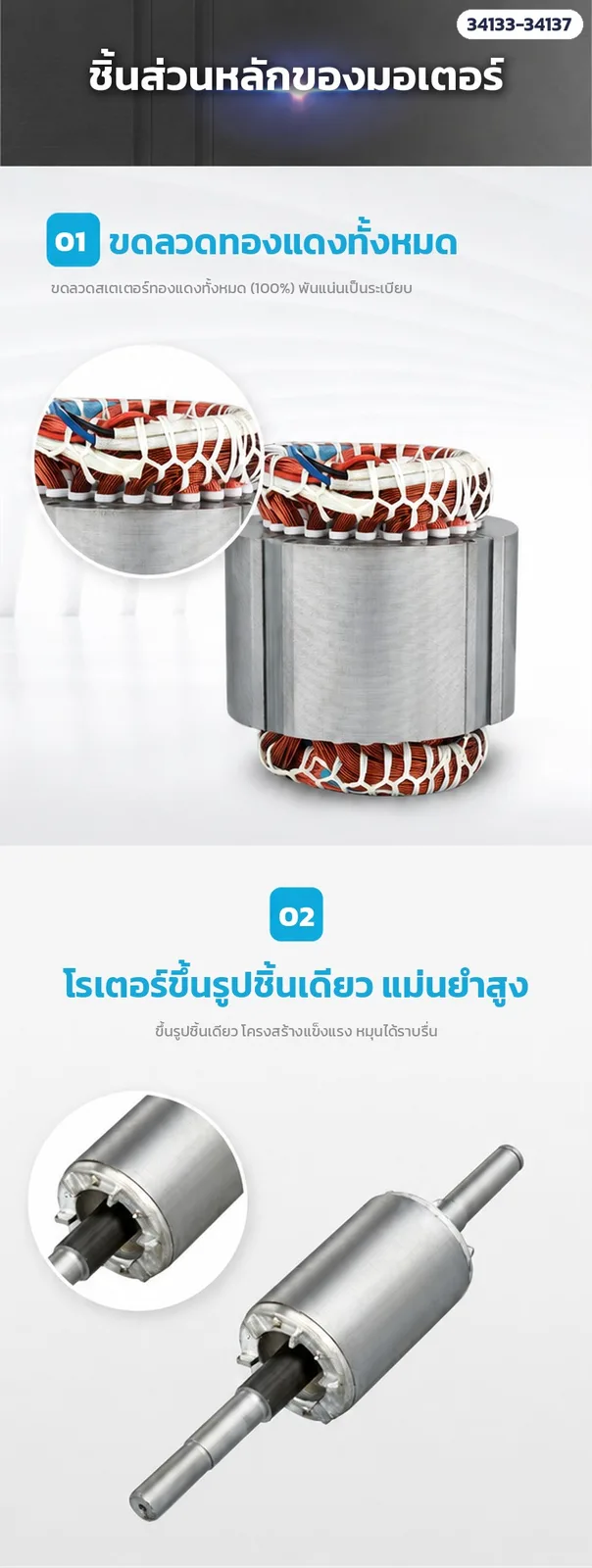

• ขดลวดทองแดงทั้งหมด — ขดลวดสเตเตอร์ทองแดง 100% พันแน่นเป็นระเบียบ

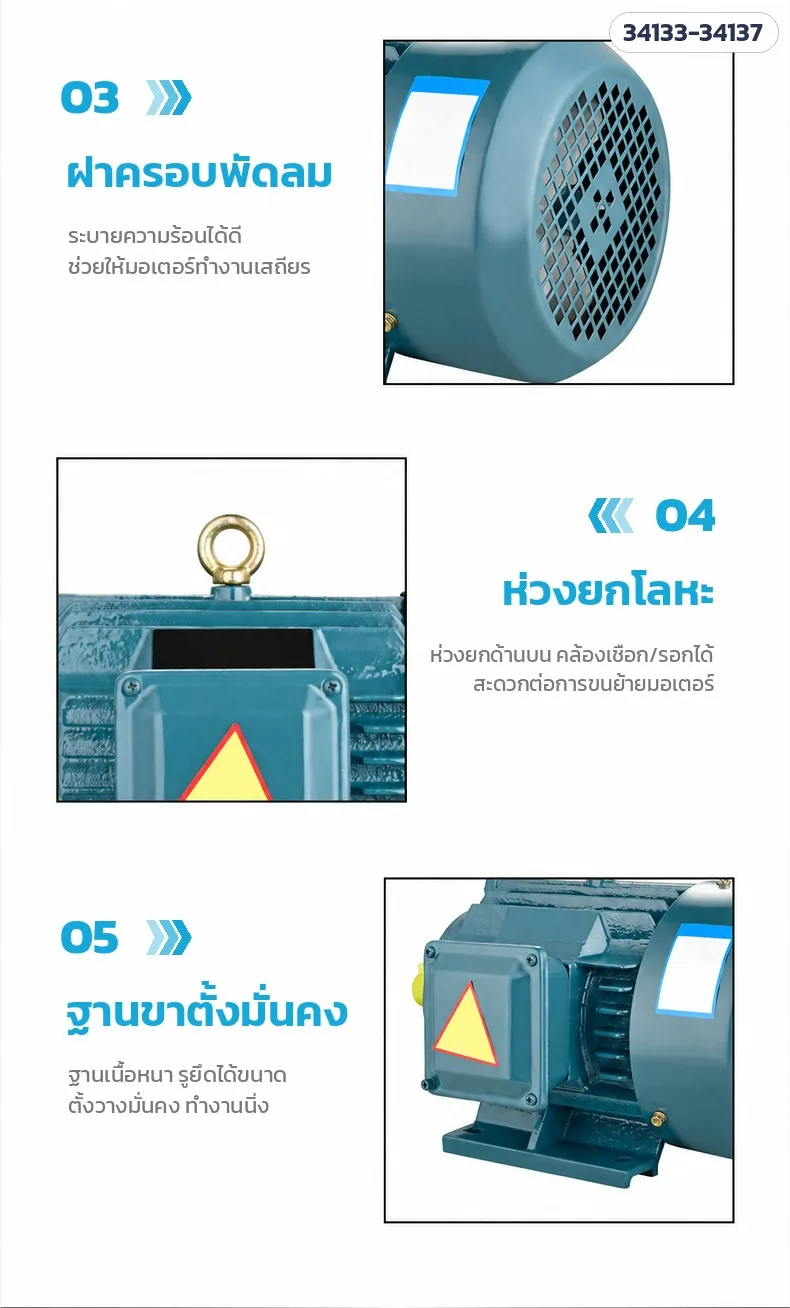

• เสื้อเหล็กหล่อ ครีบระบายความร้อน — เสื้อเหล็กหล่อแข็งแรง มีครีบรอบตัว + ฝาครอบพัดลมด้านหลังช่วยระบายความร้อน

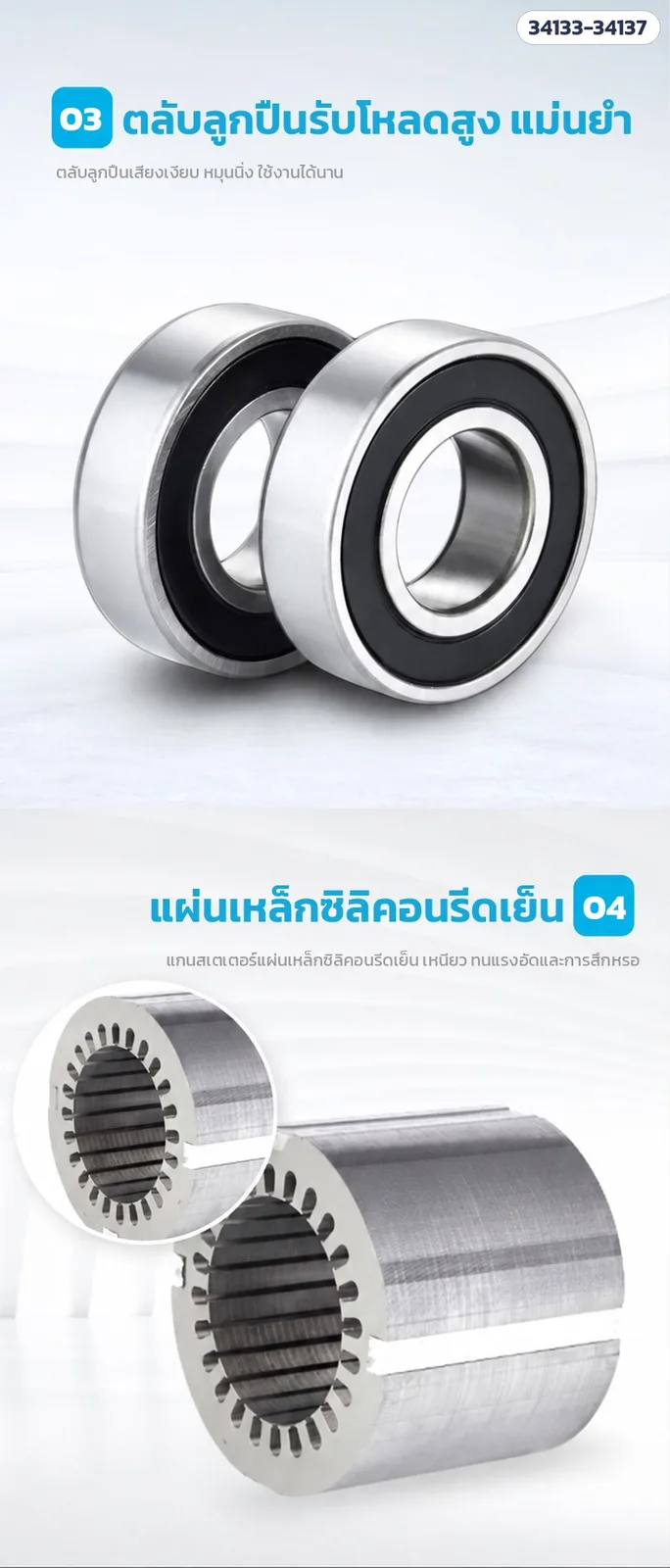

• โรเตอร์ชิ้นเดียว + ตลับลูกปืนเสียงเงียบ — โรเตอร์ขึ้นรูปชิ้นเดียว แกนแผ่นเหล็กซิลิคอนรีดเย็น หมุนเรียบ เสียงเงียบ
• ขนาดติดตั้งมาตรฐาน IEC — ความสูงศูนย์เพลาตามเลขเฟรม เปลี่ยนแทนมอเตอร์เดิมเฟรมเดียวกันได้ง่าย
• ติดตั้งได้ 3 แบบ — ขาตั้ง B3 · หน้าแปลน B5 · ขาตั้ง+หน้าแปลน B35 ระบุตอนสั่ง
• ห่วงยก + ฐานหนา — ห่วงยกด้านบนคล้องรอกได้ ฐานขาตั้งหนา รูยึดได้ขนาด

ข้อมูลจำเพาะ
• ประเภท: มอเตอร์ไฟฟ้าเหนี่ยวนำ 3 เฟส ซีรีส์ YE3 แบบ 8 โพล (รอบต่ำ แรงบิดสูง)
• กำลัง (5 ขนาด): 7.5 kW (10 แรงม้า) · 11 kW (15 แรงม้า) · 15 kW (20 แรงม้า) · 18.5 kW (25 แรงม้า) · 22 kW (30 แรงม้า)
• รุ่น / เฟรม: YE3-160L-8 · YE3-180L-8 · YE3-200L-8 · YE3-225S-8 · YE3-225M-8
• ไฟฟ้า: 3 เฟส 380V 50Hz
• ความเร็วรอบ: 8 โพล ประมาณ 705 รอบ/นาที

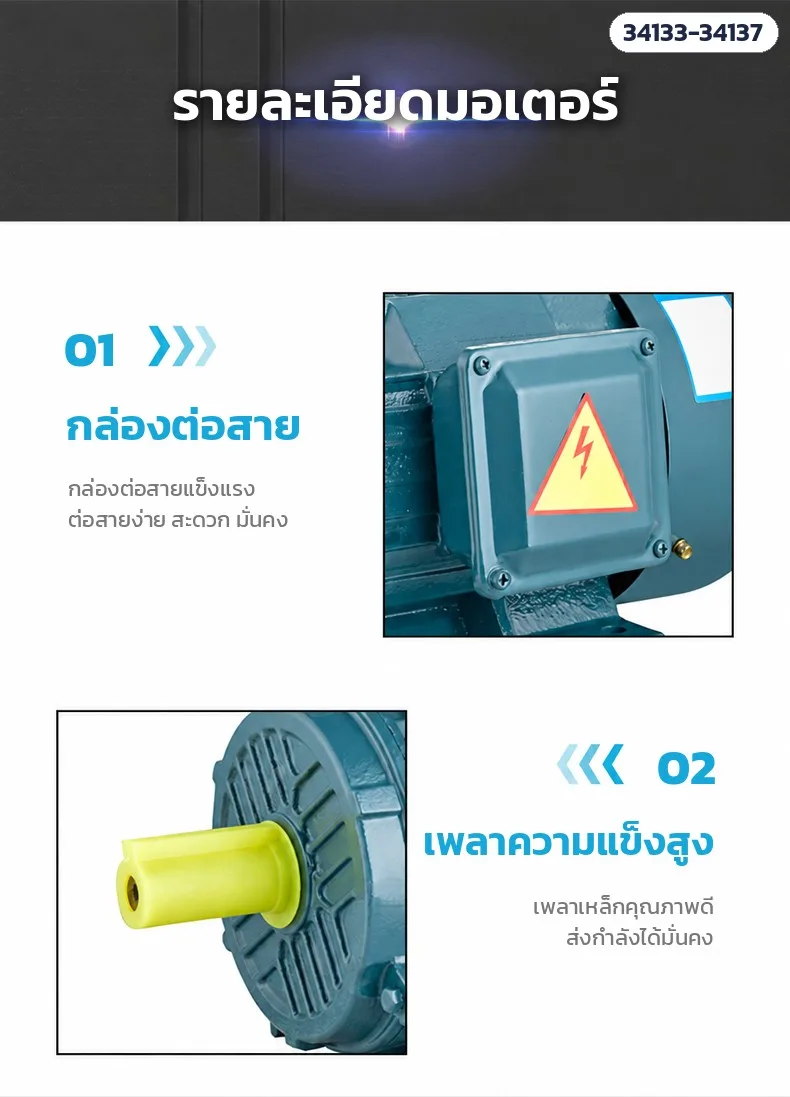

• การต่อสาย: แบบเดลต้า (Δ) · กล่องต่อสายพร้อมขั้วต่อทองแดง
• ขนาดติดตั้ง: ตามมาตรฐาน IEC · ความสูงศูนย์เพลา = เลขเฟรม (160 / 180 / 200 / 225 / 225 มม.) ใช้เปลี่ยนแทนมอเตอร์เฟรมเดียวกันได้
• แบบติดตั้ง: ขาตั้งแนวนอน B3 · หน้าแปลนแนวตั้ง B5 · ขาตั้ง+หน้าแปลน B35 (ระบุตอนสั่งซื้อ)

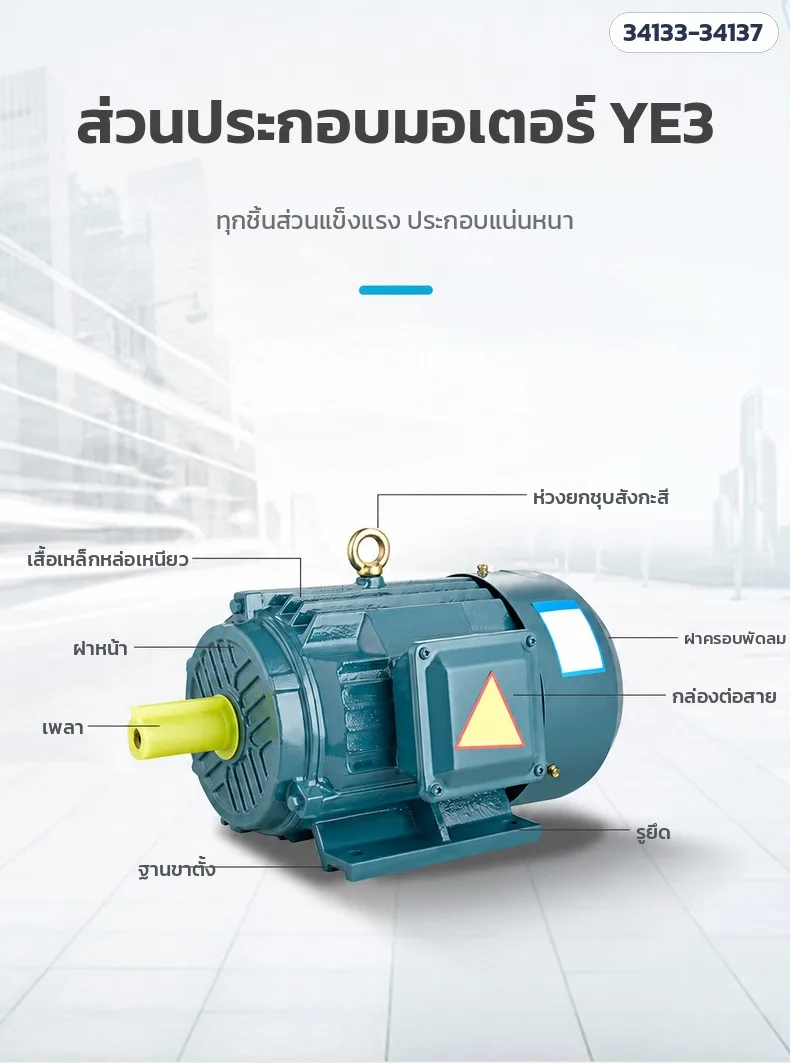

• โครงสร้าง: เสื้อเหล็กหล่อมีครีบระบายความร้อน · ขดลวดสเตเตอร์ทองแดงทั้งหมด · แกนแผ่นเหล็กซิลิคอนรีดเย็น · โรเตอร์ขึ้นรูปชิ้นเดียว · ตลับลูกปืนเสียงเงียบ · เพลาเหล็กความแข็งสูง · ฝาครอบพัดลมด้านหลัง · ห่วงยกชุบสังกะสี
• สี: เขียวอมฟ้า
• กระแส / น้ำหนัก: ดูที่แผ่นป้ายบนตัวมอเตอร์ (สอบถามก่อนสั่งได้)

การใช้งาน / เหมาะกับ

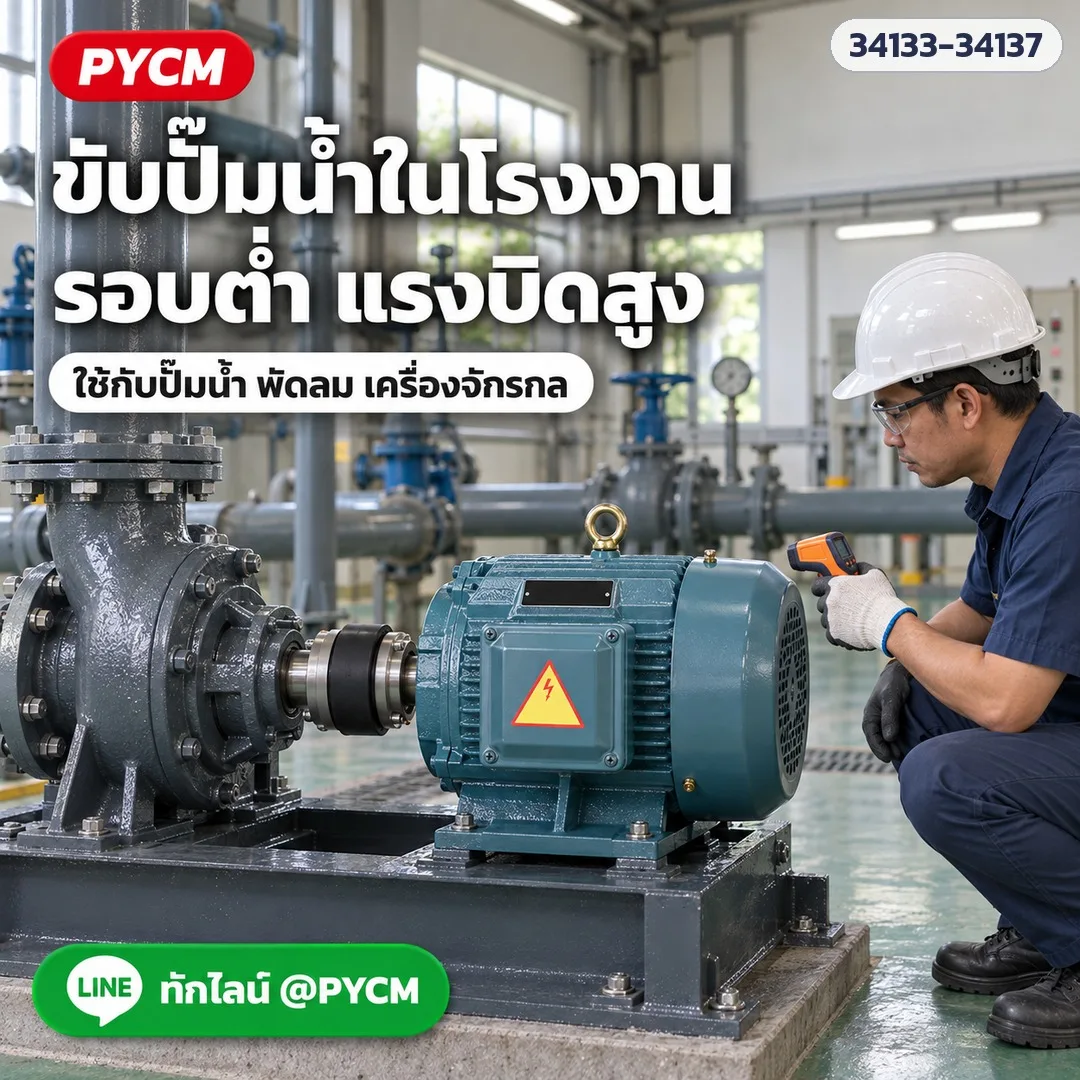

• ขับปั๊มน้ำ ปั๊มหอยโข่ง ระบบน้ำในโรงงาน
• พัดลม / โบลเวอร์อุตสาหกรรม
• สายพานลำเลียง เครื่องผสม ถังกวน เครื่องบด
• เครื่องจักรกลในโรงงาน งานเหมือง งานโลหะ สิ่งทอ ย้อมพิมพ์ เคมี
• เปลี่ยนแทนมอเตอร์เดิมที่เฟรม/กำลังเท่ากัน

วิธีติดตั้ง
1. ยกมอเตอร์ด้วยห่วงยกด้านบน (ใช้รอก/รถยก) ถอดปลอกพลาสติกปลายเพลาออก
2. ยึดฐานกับแท่นที่แข็งแรง ตั้งศูนย์เพลาให้ตรงกับเครื่องที่ขับ (คัปปลิ้ง/พูลเลย์)

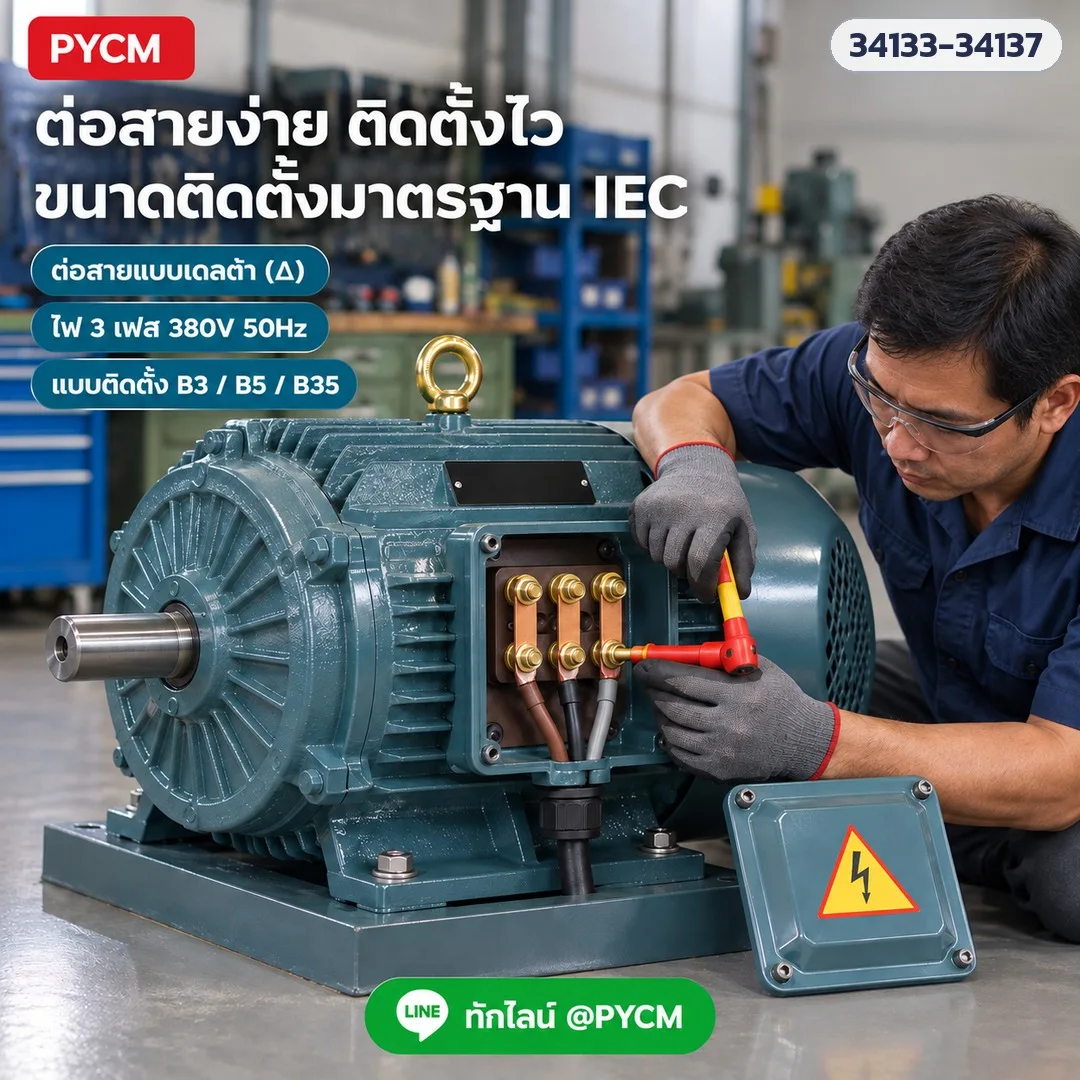

3. ให้ช่างไฟฟ้าต่อสายไฟ 3 เฟส 380V แบบเดลต้าตามผังในฝากล่องต่อสาย และต่อสายดิน
4. ติดตั้งเบรกเกอร์ แมกเนติก โอเวอร์โหลด ตามกระแสบนแผ่นป้าย · ขนาดนี้แนะนำชุดสตาร์ทลดกระแส (สตาร์-เดลต้า / ซอฟต์สตาร์ท / อินเวอร์เตอร์)
5. เดินมอเตอร์ตัวเปล่าเช็กทิศทางหมุนก่อนต่อโหลด (กลับทิศโดยสลับสาย 2 เส้น)

ข้อควรระวังด้านความปลอดภัย
• ติดตั้งและต่อไฟโดยช่างไฟฟ้าเท่านั้น · ต่อสายดินทุกครั้ง
• ใช้กับไฟ 3 เฟส 380V 50Hz เท่านั้น ห้ามต่อไฟบ้าน 220V
• ไม่ใช่มอเตอร์กันระเบิด ห้ามใช้ในพื้นที่มีไอระเหย/ฝุ่นติดไฟ · หลีกเลี่ยงน้ำฝนตรงและน้ำขัง
• ใช้ห่วงยกยกตัวมอเตอร์อย่างเดียว ห้ามยกพร้อมเครื่องที่ต่อพ่วง

คำถามที่พบบ่อย
ถาม: 8 โพล ต่างจาก 2 โพล / 4 โพล อย่างไร
ตอบ: 8 โพลหมุนช้ากว่า (ประมาณ 705 รอบ/นาที) แต่ได้แรงบิดสูงกว่าที่กำลังเท่ากัน เหมาะกับงานที่ต้องการรอบต่ำ ลดการใช้เกียร์ทด

ถาม: มีกี่ขนาด
ตอบ: 5 ขนาด 7.5 kW (10 แรงม้า) · 11 kW (15 แรงม้า) · 15 kW (20 แรงม้า) · 18.5 kW (25 แรงม้า) · 22 kW (30 แรงม้า)

ถาม: ใช้ไฟอะไร
ตอบ: ไฟ 3 เฟส 380V 50Hz ต่อสายแบบเดลต้า ไม่สามารถใช้ไฟบ้าน 220V

ถาม: เปลี่ยนแทนมอเตอร์เดิมได้ไหม
ตอบ: ได้ ถ้าเฟรมและกำลังตรงกัน ขนาดติดตั้งเป็นมาตรฐาน IEC ความสูงศูนย์เพลาเท่ากับเลขเฟรม (เช่น 160L = 160 มม.)

ถาม: มีแบบหน้าแปลนไหม
ตอบ: มีทั้งขาตั้ง B3 หน้าแปลน B5 และ B35 ระบุแบบที่ต้องการตอนสั่งซื้อ

ถาม: กระแส / น้ำหนักเท่าไหร่
ตอบ: ดูที่แผ่นป้ายบนตัวมอเตอร์ หรือทักไลน์ @PYCM สอบถามก่อนสั่ง

คู่มือการใช้งานและการติดตั้งภาษาไทย
https://kk.42okok.com/api/s3-garage/files/products%2Fdocuments%2F1790989202_34133_ye3-8pole-motor-manual-th.html

คลิปแนะนำสินค้า (YouTube) — พากย์ไทย · ฟุตเทจโครงสร้างในคลิปเป็นมอเตอร์ซีรีส์ YE3 ขนาดเล็ก สี/ขนาดของรุ่นที่จำหน่ายต่างจากในคลิป
https://youtu.be/C5tTmAQ2wQk

อ่านรายละเอียดสินค้าเพิ่มเติม
https://blog.42okok.com/post/291

ดูสินค้าบนเว็บ 42okok.com
https://42okok.com/?p=21127

รหัสสินค้า 34133–34137 (5 ขนาด) · สั่งหลายตัว / สอบถามแบบติดตั้งและข้อมูลแผ่นป้าย สอบถามฝ่ายขาย
