34151 พัดลมดูดอากาศต่อท่อ ติดฝ้า ห้องน้ำ 1 ตัวใช้ได้ 1–2 ห้อง แรงลม 130/170/255 ลบ.ม./ชม. ไฟบ้าน 220V ชุดพร้อมท่ออ่อนและหน้ากาก 9 แบบ

รายละเอียดสินค้า

พัดลมดูดอากาศต่อท่อ ติดฝ้า 1 ตัวใช้ได้ 1–2 ห้อง — พัดลมดูดอากาศแบบต่อท่อ (อินไลน์) ติดตั้งตัวพัดลมไว้เหนือฝ้า ต่อท่ออ่อนไปยังหน้ากากช่องลมในห้อง ในห้องเห็นเพียงหน้ากากกลมสีขาว · ชุด 2 ห้องใช้ข้อต่อสามทาง Y ดูดได้ 2 จุดพร้อมกัน เหมาะห้องน้ำแยกโซนเปียก–แห้ง หรือห้องน้ำ 2 ห้องที่อยู่ติดกัน · ใช้ไฟบ้าน 220V มีสายไฟพร้อมปลั๊กเสียบ · มีให้เลือก 9 แบบ: แรงลม 130 (รุ่นเงียบ) / 170 / 255 ลบ.ม./ชม. × ชุด 1 ช่องดูด ท่อ 100 / 1 ตัว 2 ห้อง ท่อ 75 / 1 ตัว 2 ห้อง ท่อ 100

สำคัญก่อนสั่งซื้อ
• ชุดนี้ไม่รวมท่อทิ้งลมออกนอกอาคาร และฝาครอบปลายท่อ ต้องเตรียมเพิ่มตามระยะหน้างาน
• ตัวพัดลมมีสายไฟพร้อมปลั๊กเสียบ ไม่มีสวิตช์ในชุด ให้ช่างไฟต่อสวิตช์แยก หรือต่อร่วมกับสวิตช์ไฟห้องน้ำ
• ติดตัวพัดลมไว้เหนือฝ้า ไม่ให้โดนน้ำโดยตรง ในห้องน้ำมีเพียงหน้ากากช่องลม
• ปลายท่อทิ้งลมต้องออกนอกอาคารเสมอ ห้ามเป่าลมชื้นทิ้งไว้ในฝ้า
• ใช้ไฟบ้าน 220V 50Hz

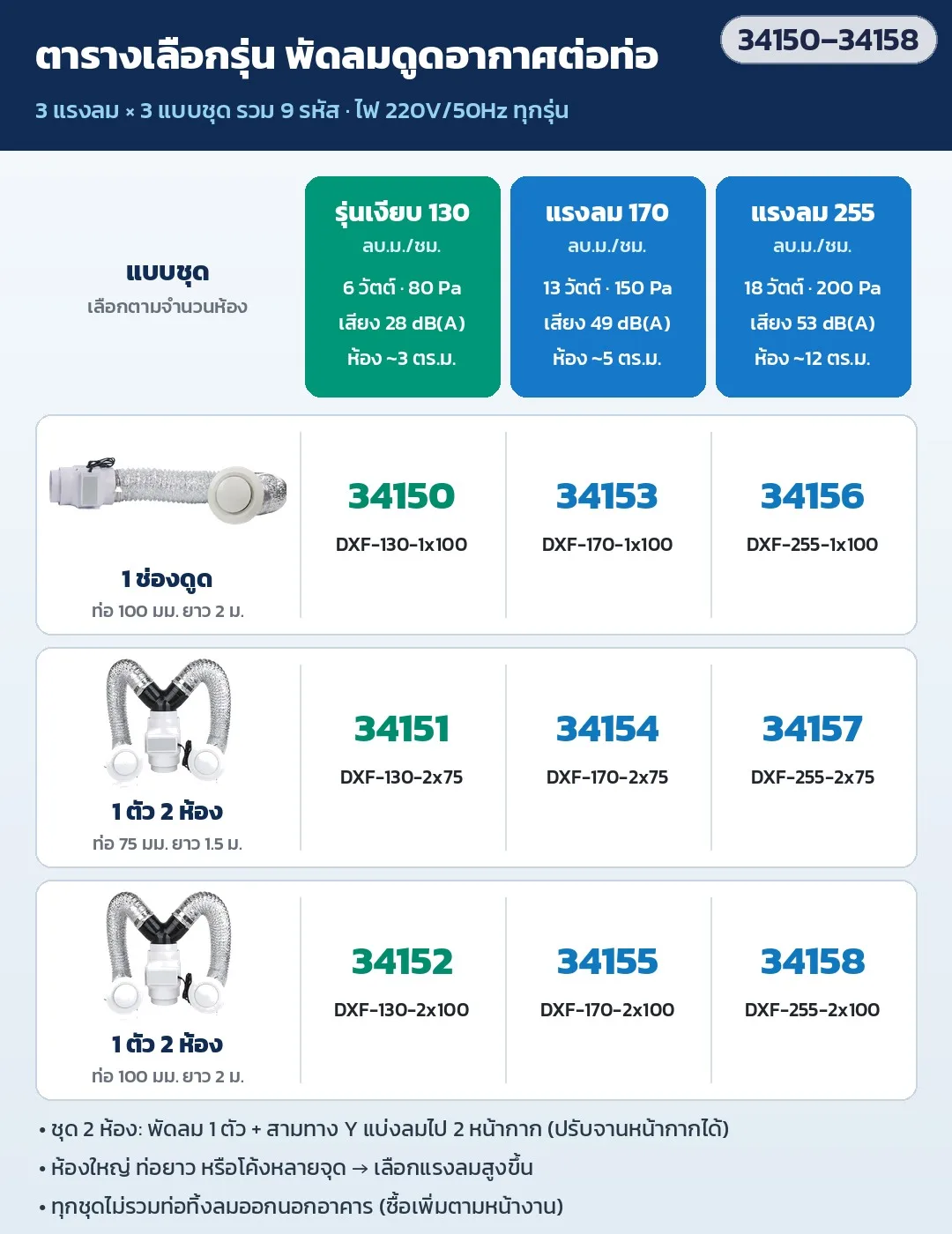

เลือก 9 แบบ (ชื่อตัวเลือก = แรงลม · แบบชุด (รุ่น) · ดูรูปตารางเลือกรุ่นและการ์ดรุ่น)

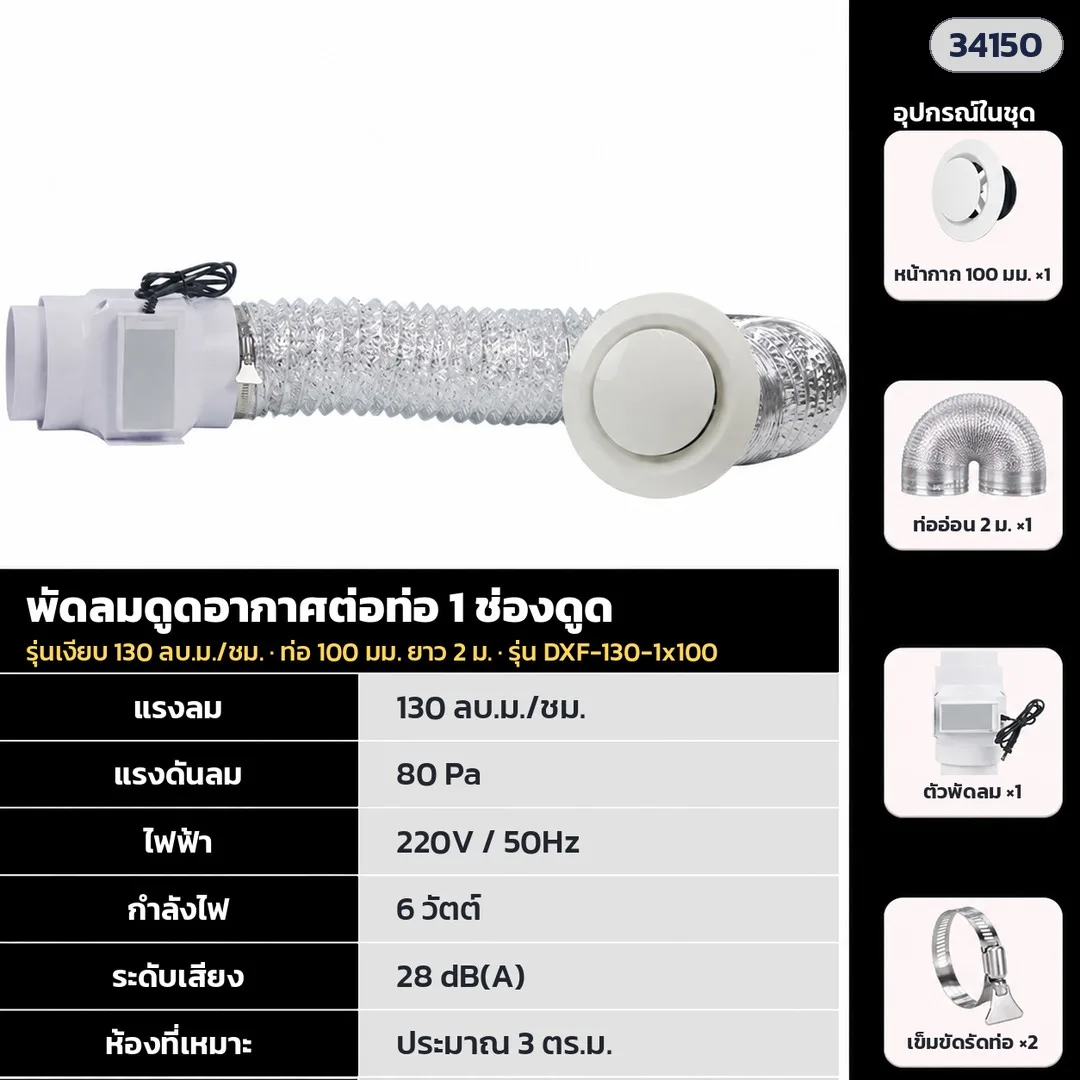

• รหัส 34150 · รุ่น DXF-130-1x100 · 130 ลบ.ม./ชม. (รุ่นเงียบ) · 6 วัตต์ · 80 Pa · 28 dB(A) · ห้องประมาณ 3 ตร.ม. · ชุด 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.
• รหัส 34151 · รุ่น DXF-130-2x75 · 130 ลบ.ม./ชม. (รุ่นเงียบ) · 6 วัตต์ · 80 Pa · 28 dB(A) · ห้องประมาณ 3 ตร.ม. · ชุด 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.
• รหัส 34152 · รุ่น DXF-130-2x100 · 130 ลบ.ม./ชม. (รุ่นเงียบ) · 6 วัตต์ · 80 Pa · 28 dB(A) · ห้องประมาณ 3 ตร.ม. · ชุด 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.

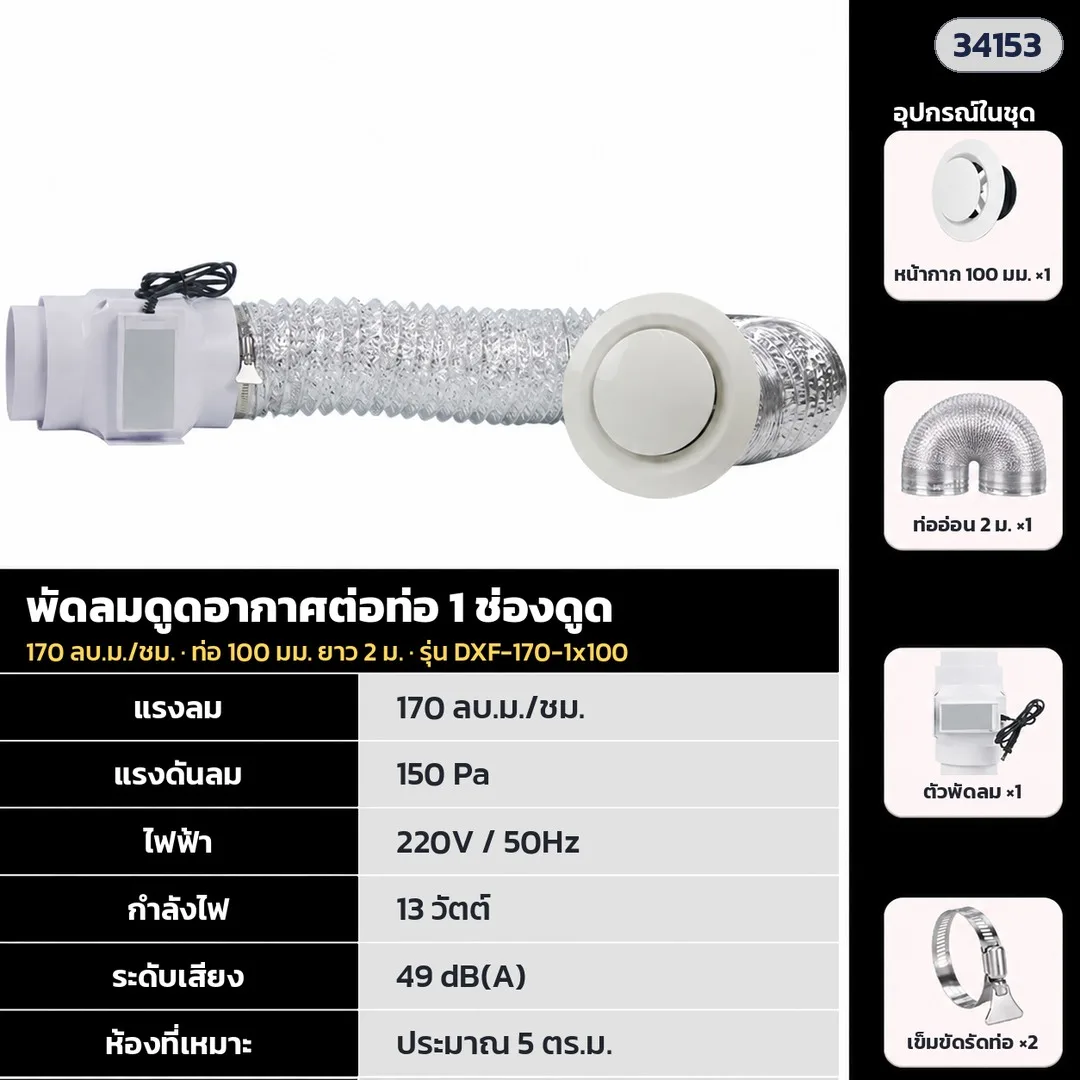

• รหัส 34153 · รุ่น DXF-170-1x100 · 170 ลบ.ม./ชม. · 13 วัตต์ · 150 Pa · 49 dB(A) · ห้องประมาณ 5 ตร.ม. · ชุด 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.
• รหัส 34154 · รุ่น DXF-170-2x75 · 170 ลบ.ม./ชม. · 13 วัตต์ · 150 Pa · 49 dB(A) · ห้องประมาณ 5 ตร.ม. · ชุด 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.
• รหัส 34155 · รุ่น DXF-170-2x100 · 170 ลบ.ม./ชม. · 13 วัตต์ · 150 Pa · 49 dB(A) · ห้องประมาณ 5 ตร.ม. · ชุด 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.
• รหัส 34156 · รุ่น DXF-255-1x100 · 255 ลบ.ม./ชม. · 18 วัตต์ · 200 Pa · 53 dB(A) · ห้องประมาณ 12 ตร.ม. · ชุด 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.
• รหัส 34157 · รุ่น DXF-255-2x75 · 255 ลบ.ม./ชม. · 18 วัตต์ · 200 Pa · 53 dB(A) · ห้องประมาณ 12 ตร.ม. · ชุด 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.

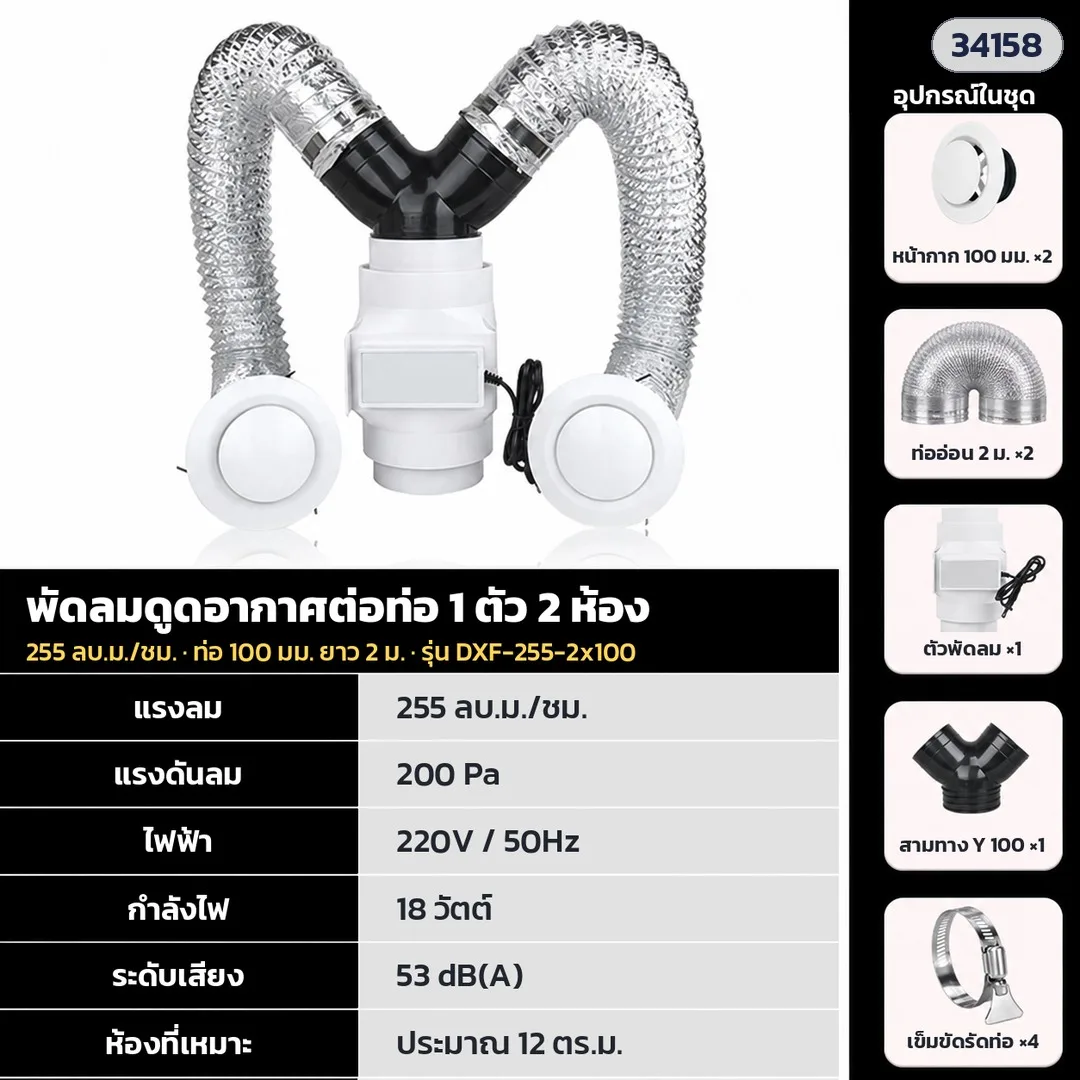

• รหัส 34158 · รุ่น DXF-255-2x100 · 255 ลบ.ม./ชม. · 18 วัตต์ · 200 Pa · 53 dB(A) · ห้องประมาณ 12 ตร.ม. · ชุด 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.

ของในชุด (ตามแบบชุด)
• 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.: ตัวพัดลม 1 ตัว + หน้ากากช่องลมกลม 100 มม. 1 ชิ้น + ท่ออ่อนอลูมิเนียมฟอยล์ 100 มม. ยาว 2 ม. 1 เส้น + เข็มขัดรัดท่อ 100 มม. 2 ตัว
• 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.: ตัวพัดลม 1 ตัว + หน้ากากช่องลมกลม 75 มม. 2 ชิ้น + ท่ออ่อนอลูมิเนียมฟอยล์ 75 มม. ยาว 1.5 ม. 2 เส้น + ข้อต่อสามทาง Y ลดขนาด 100→75 มม. 1 ตัว + เข็มขัดรัดท่อ 75 มม. 4 ตัว
• 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.: ตัวพัดลม 1 ตัว + หน้ากากช่องลมกลม 100 มม. 2 ชิ้น + ท่ออ่อนอลูมิเนียมฟอยล์ 100 มม. ยาว 2 ม. 2 เส้น + ข้อต่อสามทาง Y 100 มม. 1 ตัว + เข็มขัดรัดท่อ 100 มม. 4 ตัว
• ทุกแบบชุดไม่รวมท่อทิ้งลมออกนอกอาคาร ฝาครอบปลายท่อ และสวิตช์

จุดเด่น

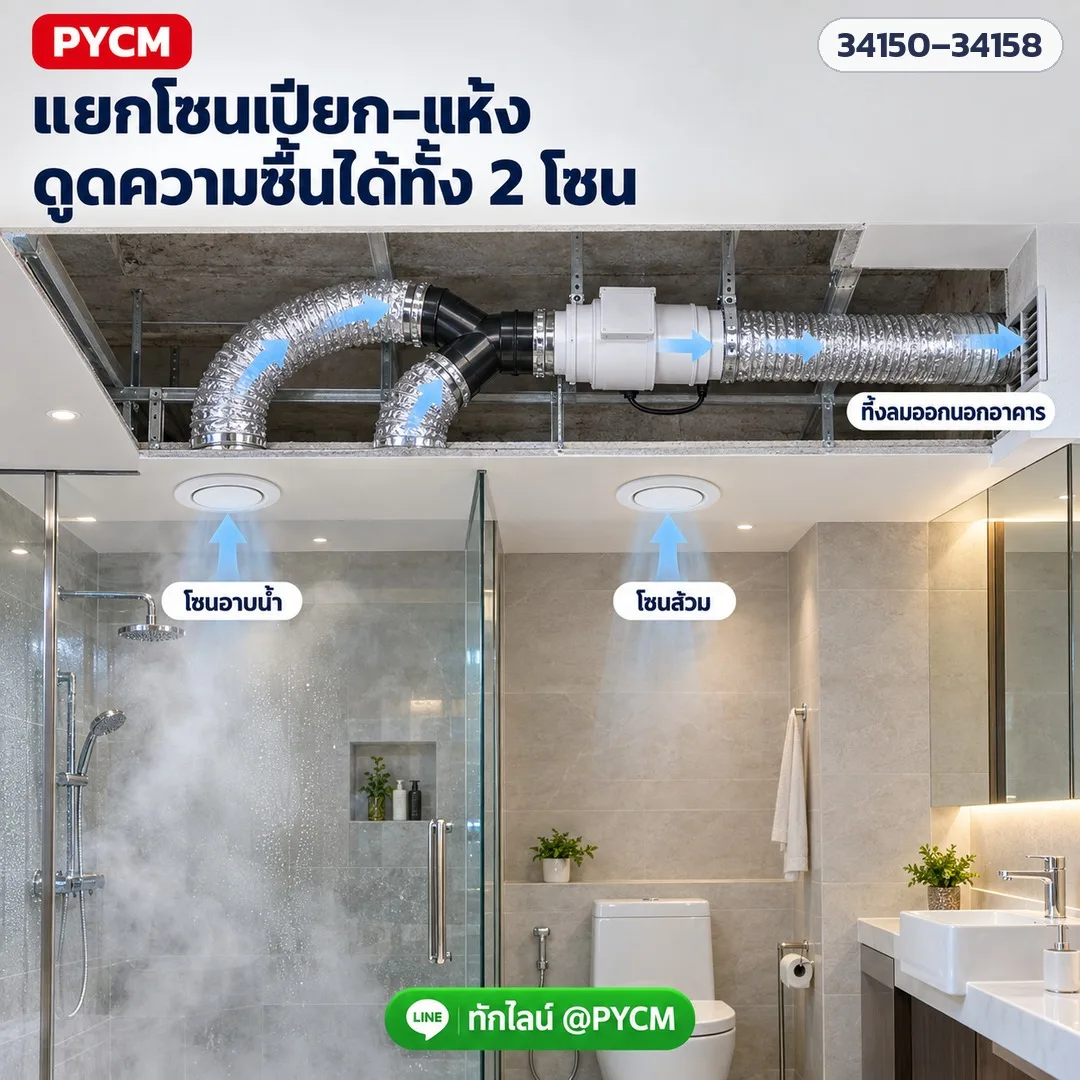

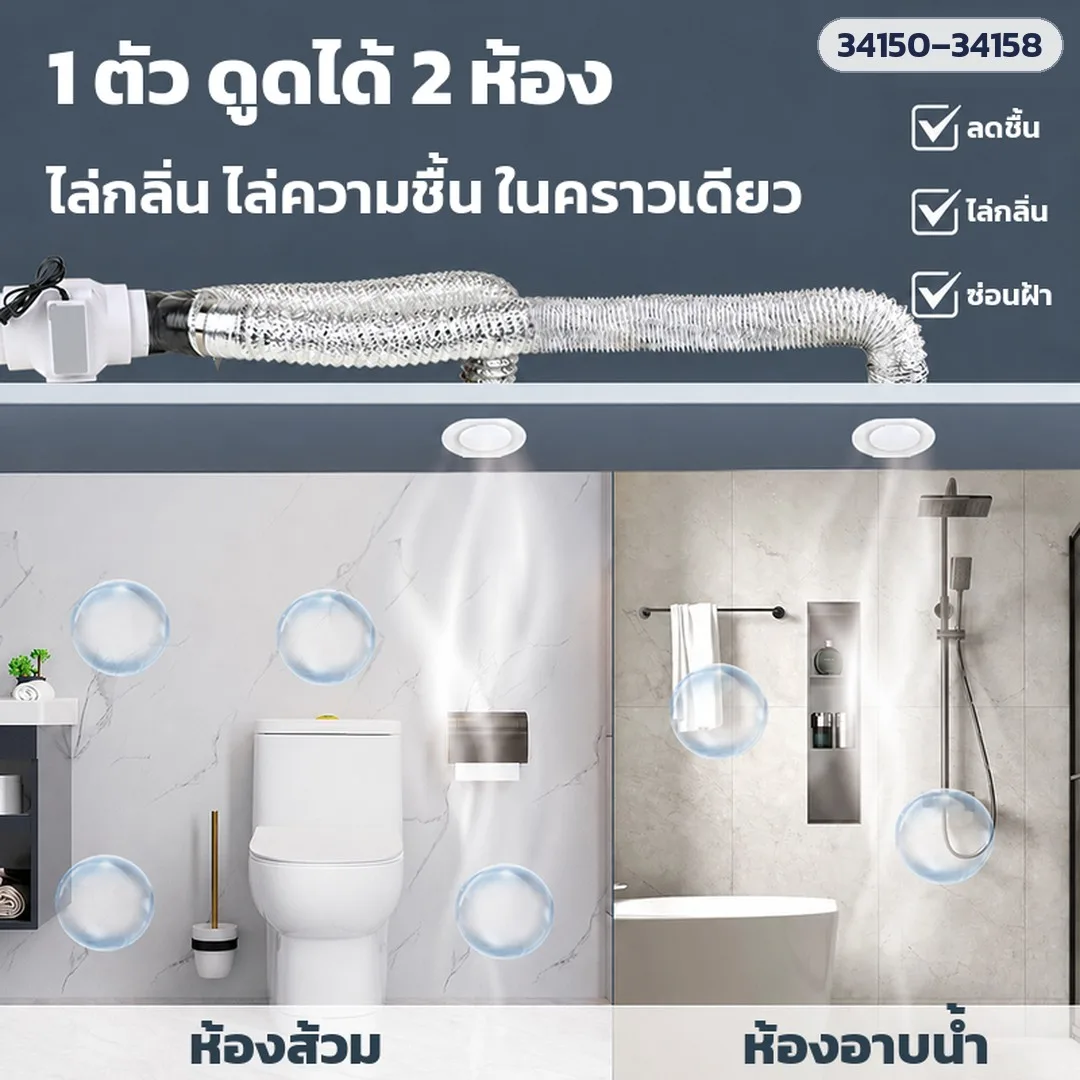

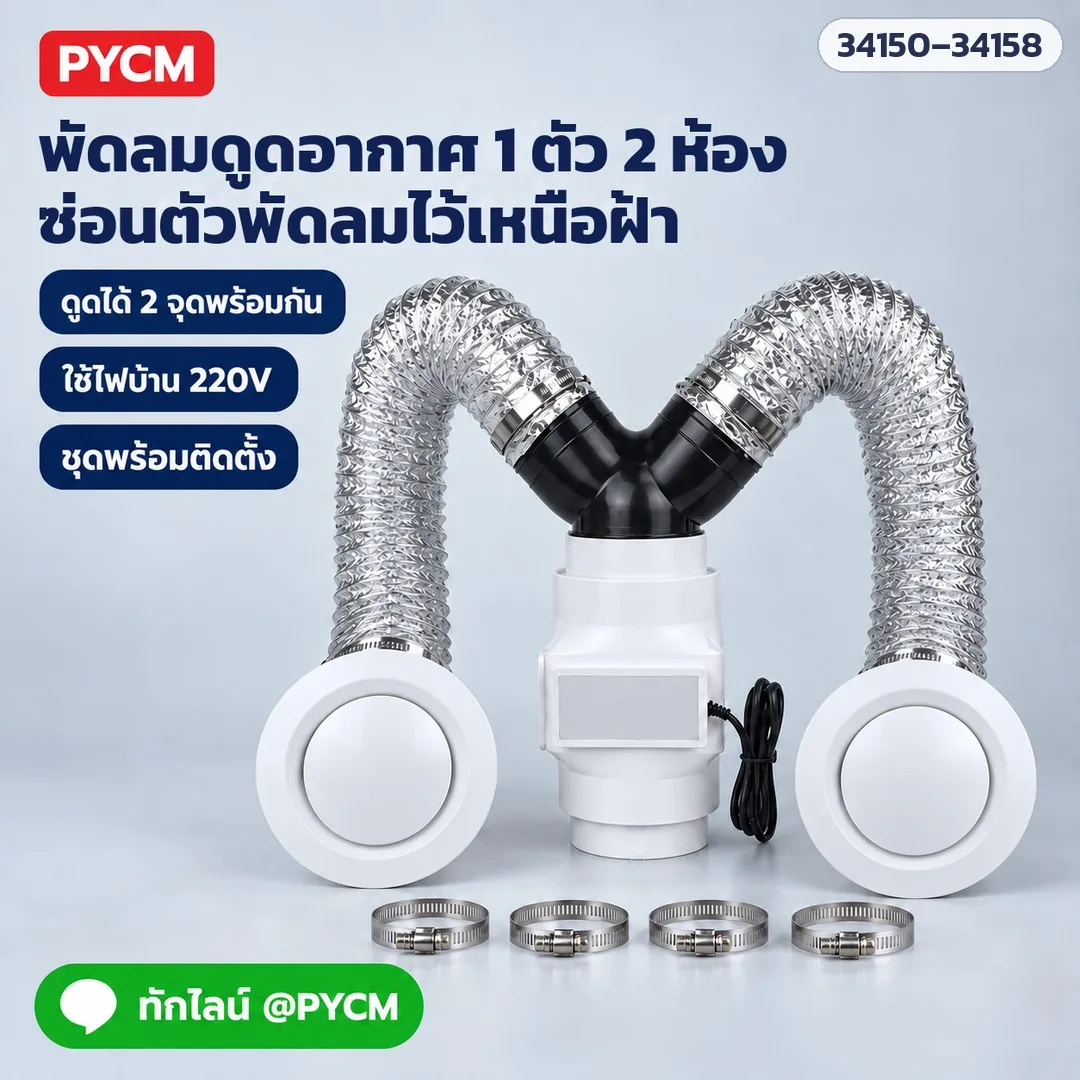

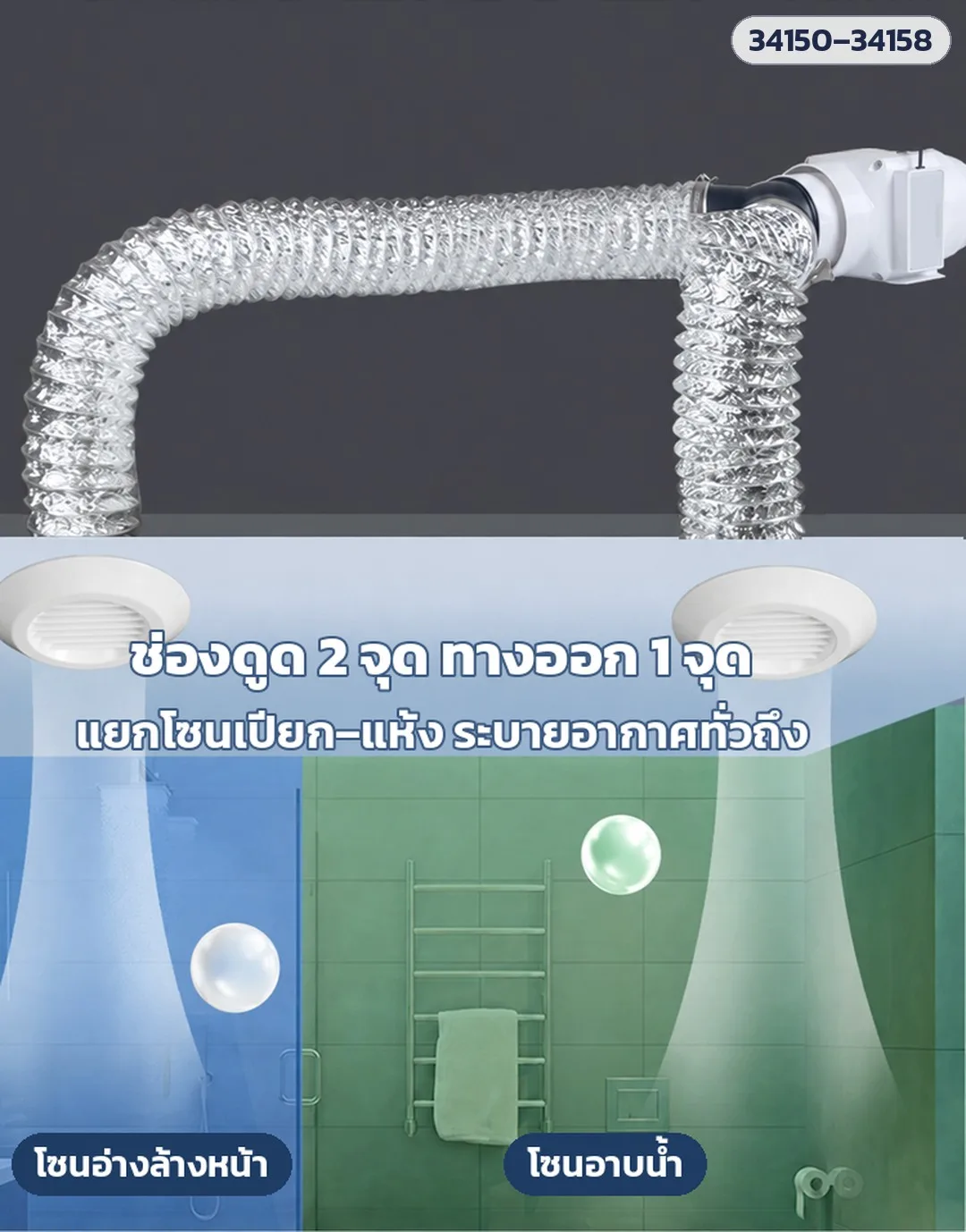

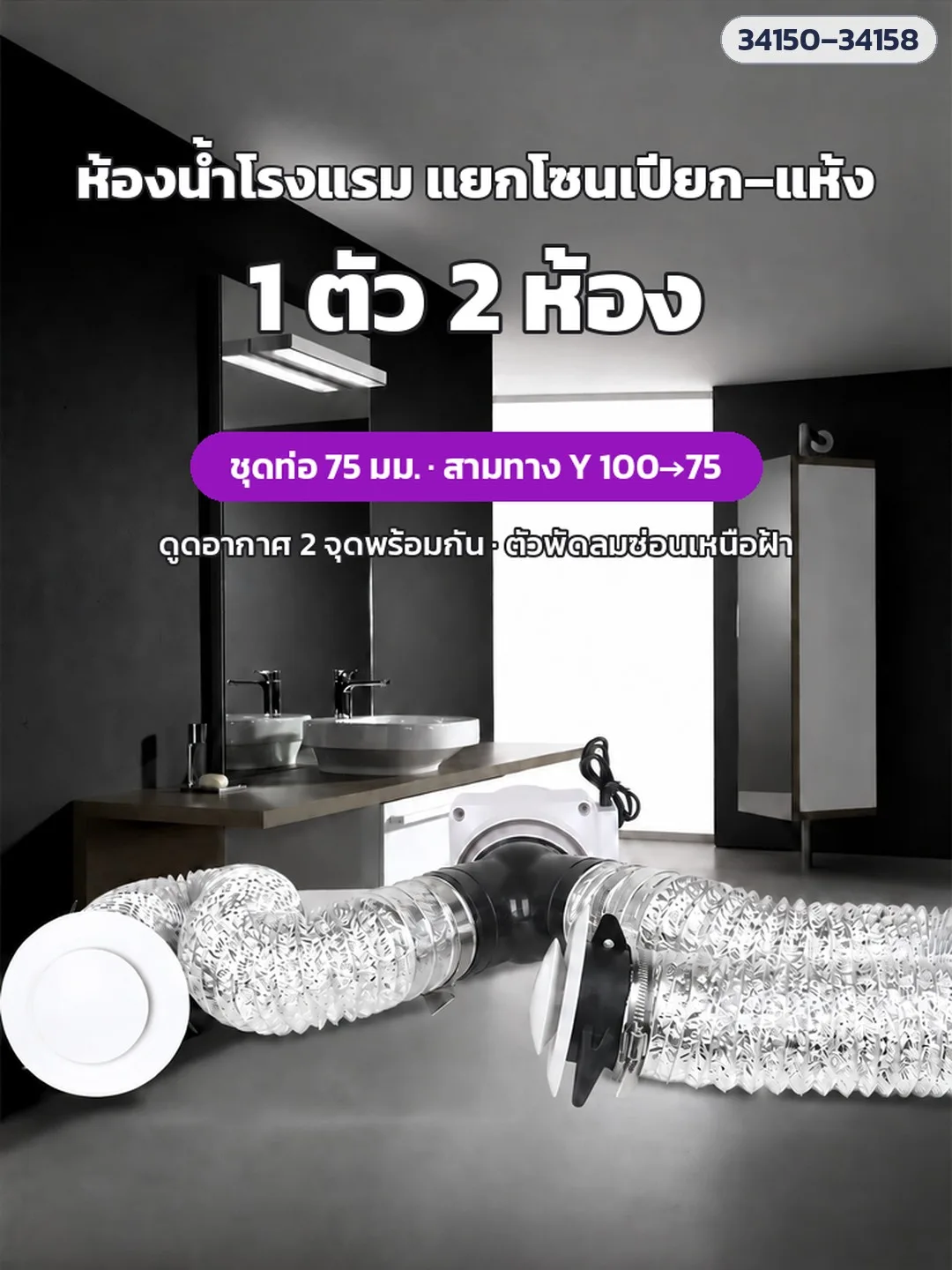

• 1 ตัวดูดได้ 2 ห้อง (ชุด 2 ห้อง) — ข้อต่อสามทาง Y แยกท่ออ่อน 2 เส้นไปยังหน้ากาก 2 จุด ดูดพร้อมกัน เช่น โซนอาบน้ำกับโซนส้วม/อ่างล้างหน้า (ห้องน้ำแยกโซนเปียก–แห้ง)

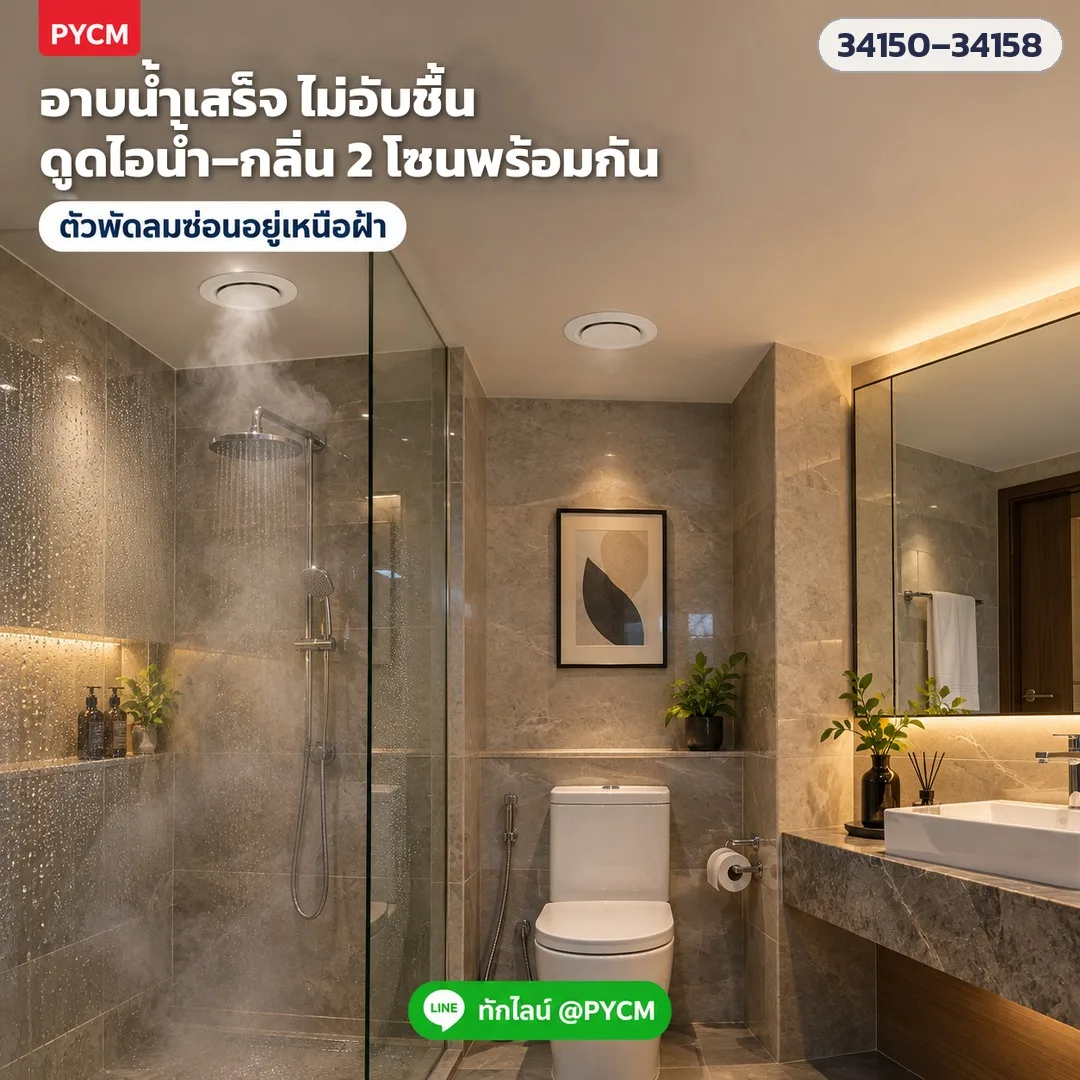

• ซ่อนตัวพัดลมไว้เหนือฝ้า — ในห้องเห็นเพียงหน้ากากกลมสีขาว ตัวพัดลมและเสียงมอเตอร์อยู่บนฝ้า

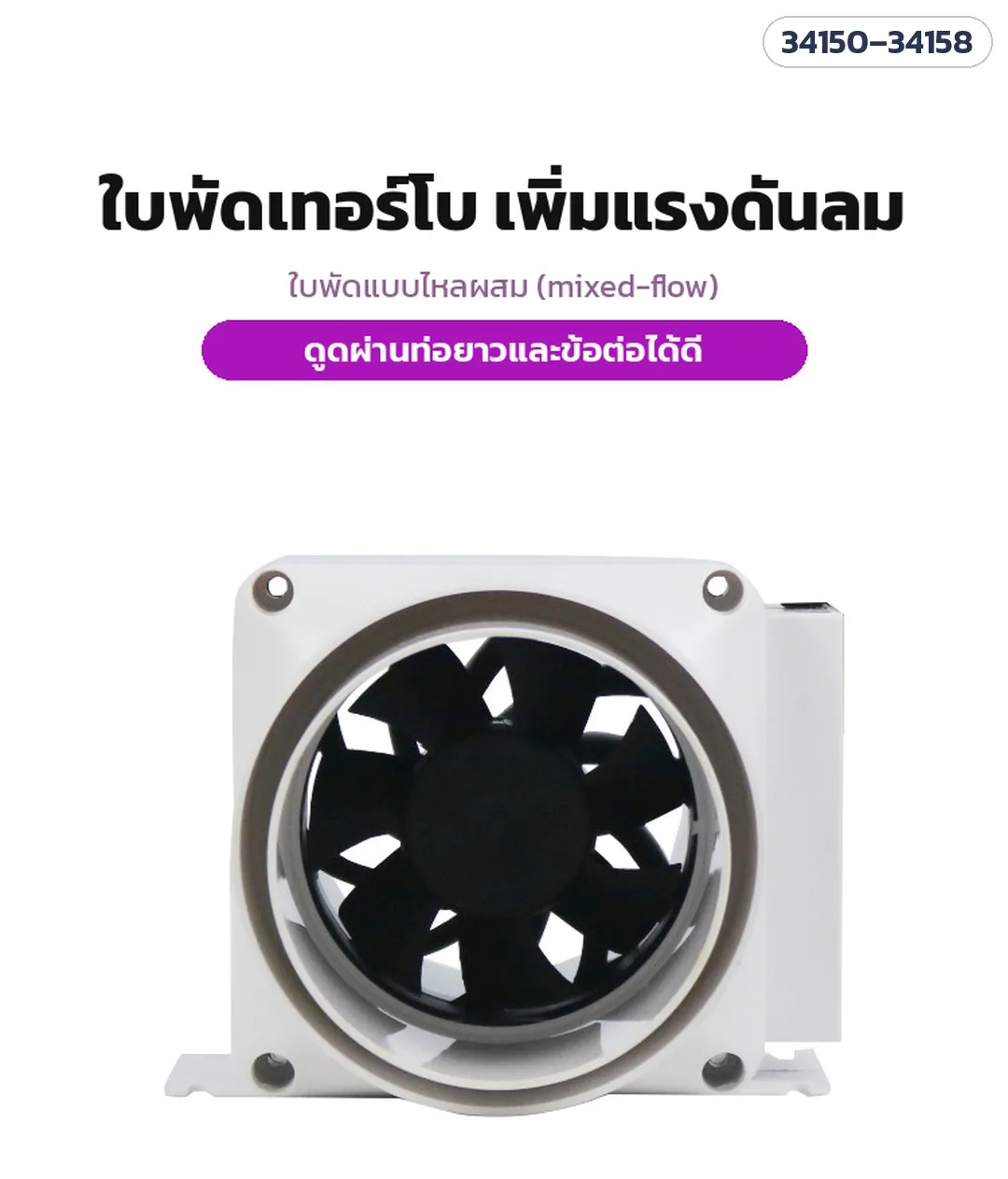

• ใบพัดเทอร์โบแบบไหลผสม — เพิ่มแรงดันลม ดูดผ่านท่อยาวและข้อต่อได้ดีกว่าใบพัดแบนทั่วไป

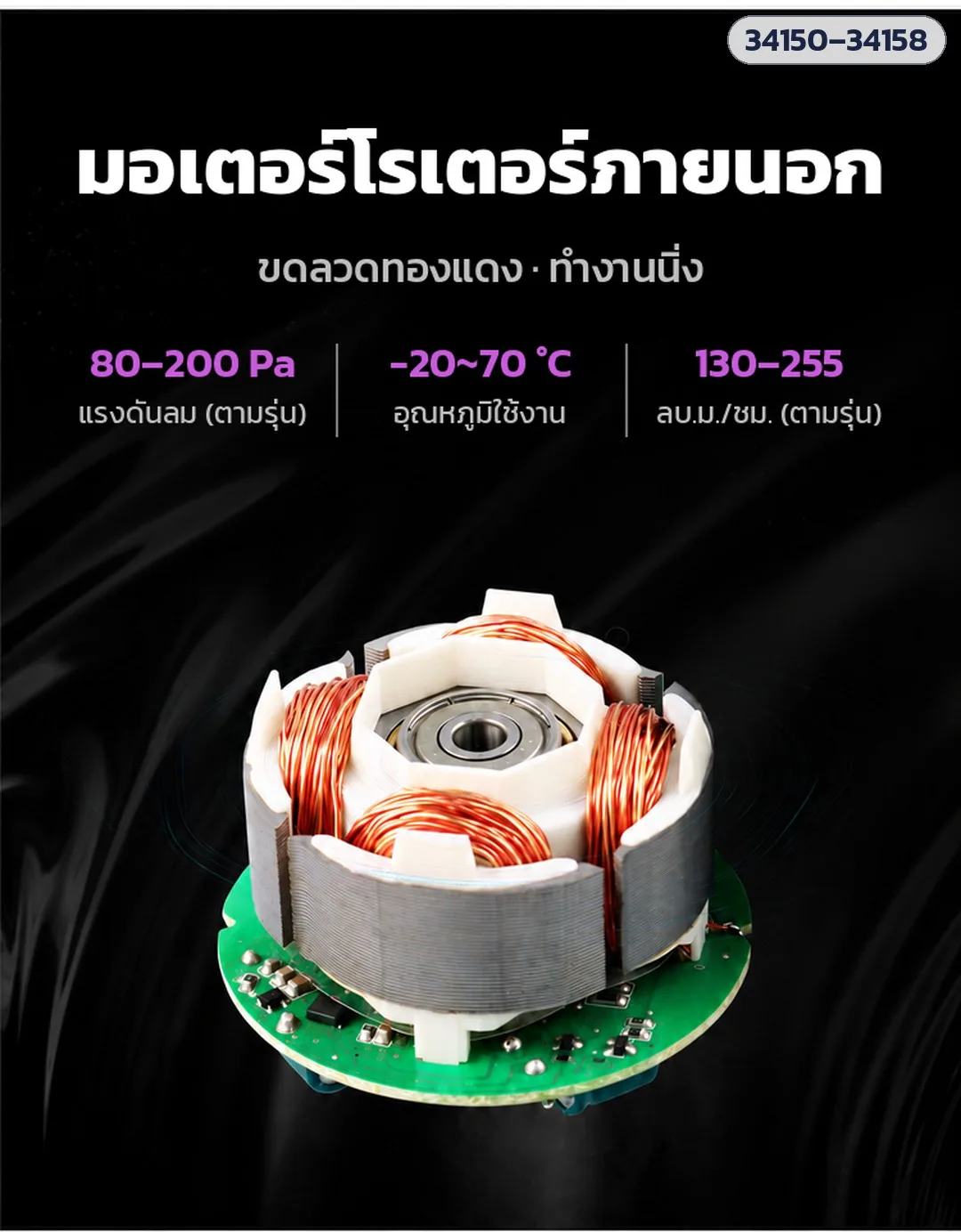

• มอเตอร์โรเตอร์ภายนอก ขดลวดทองแดง — ตัวเรือนพลาสติก ABS ทรงกระบอก ใช้ไฟบ้าน 220V เสียบปลั๊ก

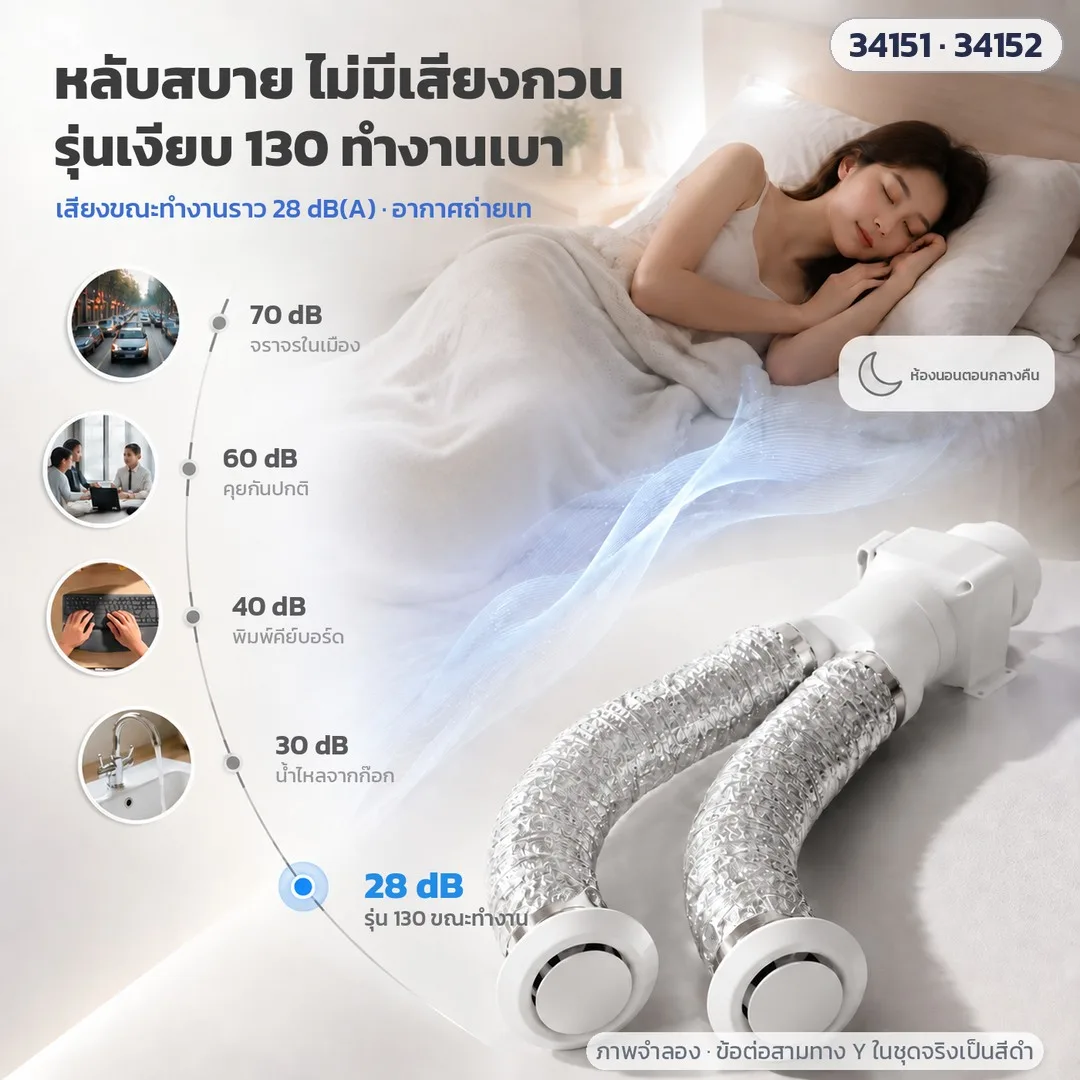

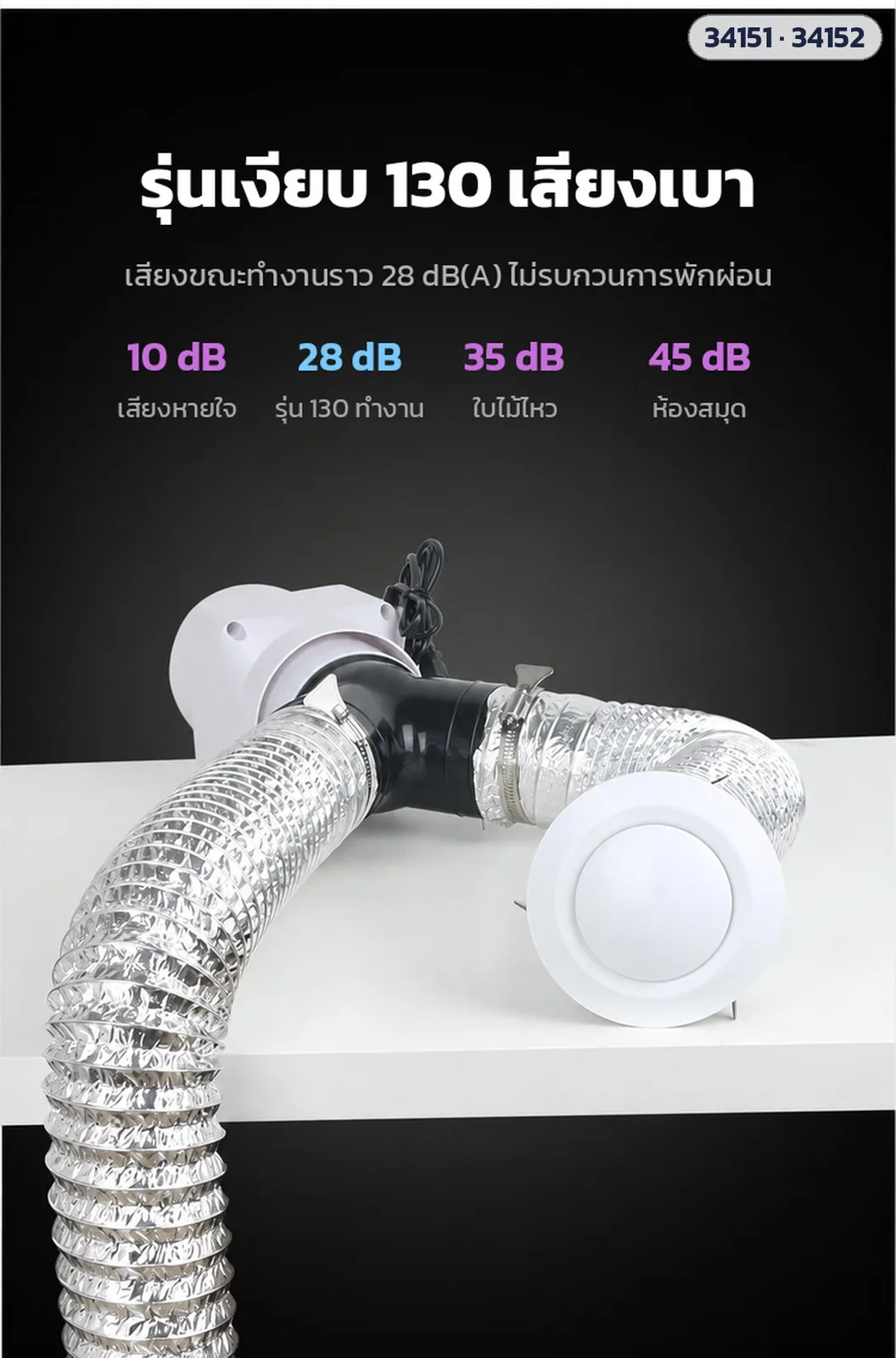

• รุ่นเงียบ 130 — เสียงขณะทำงานราว 28 dB(A) เหมาะห้องน้ำติดห้องนอน (รุ่น 170 / 255 แรงกว่า เสียง 49 / 53 dB(A))

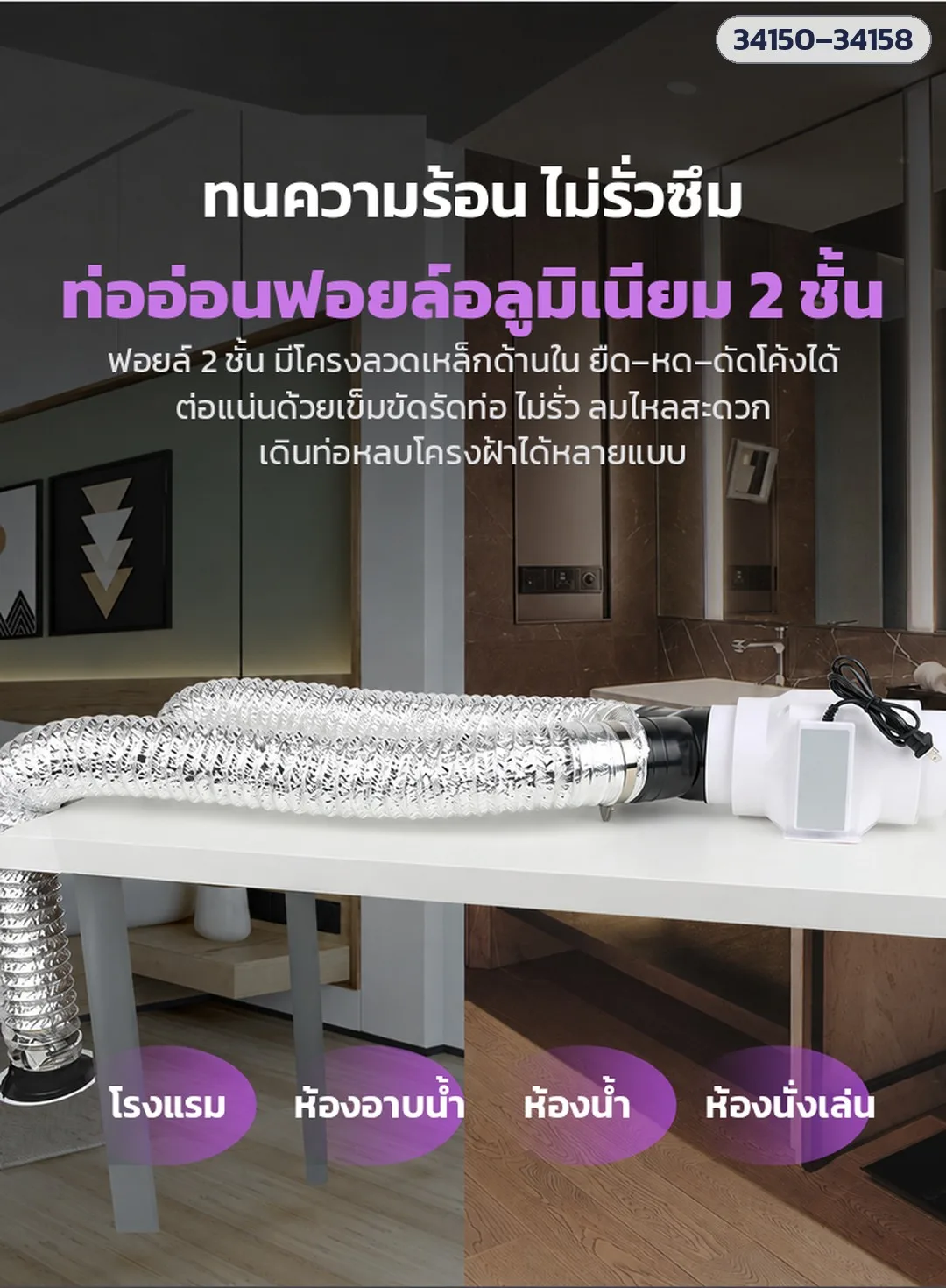

• ท่อฟอยล์ 2 ชั้นมีโครงลวด — ยืด–หด–ดัดโค้งหลบโครงฝ้าได้ ต่อแน่นด้วยเข็มขัดรัดท่อ

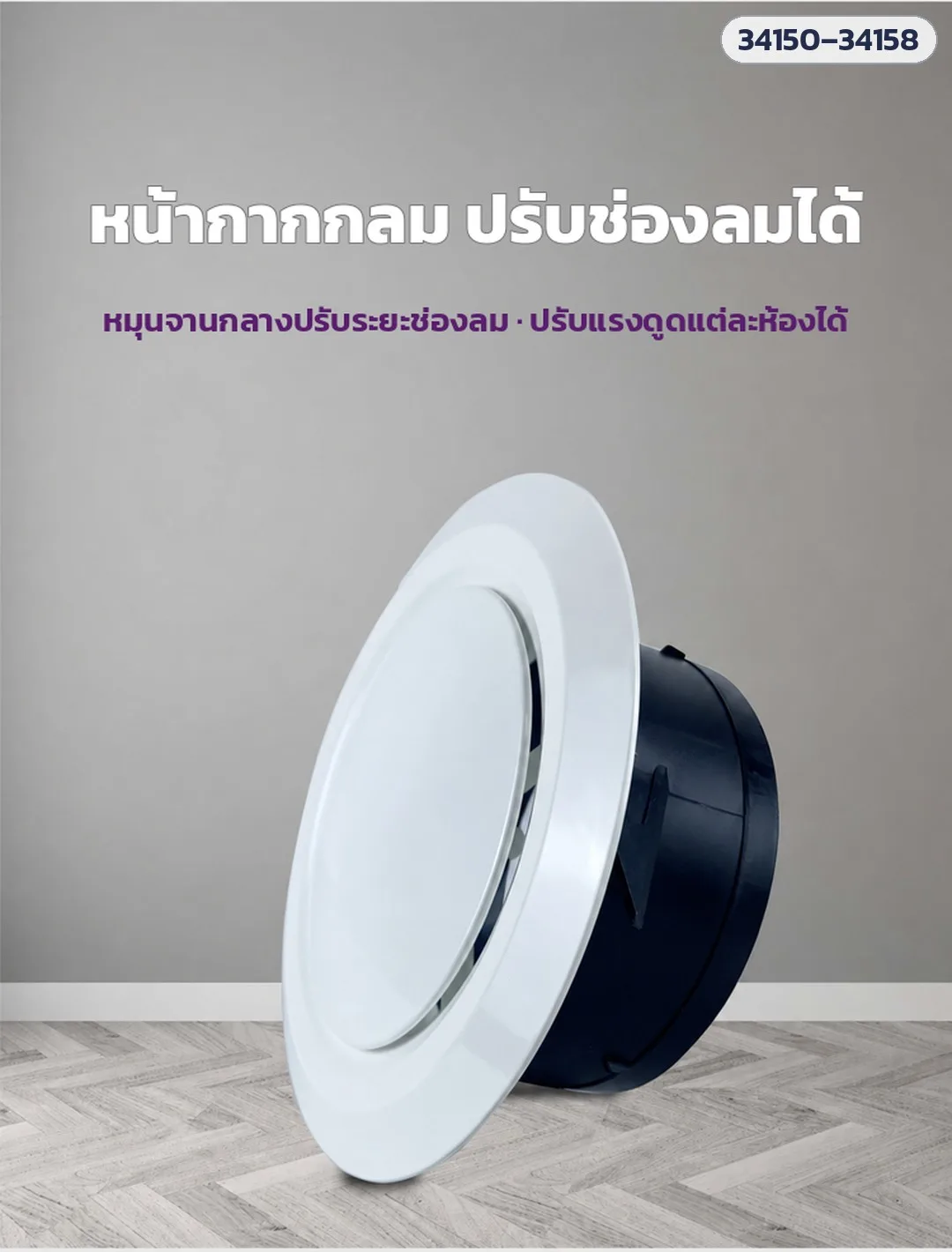

• หน้ากากปรับช่องลมได้ — หมุนจานกลางปรับแรงดูดของแต่ละจุดให้สมดุล จุดที่ชื้นกว่าให้ดูดแรงกว่า

ข้อมูลจำเพาะ
• ประเภท: พัดลมดูดอากาศแบบต่อท่อ (อินไลน์) ติดตั้งตัวพัดลมเหนือฝ้า ต่อท่ออ่อนไปยังหน้ากากช่องลมในห้อง
• แรงลม (3 แบบ): 130 ลบ.ม./ชม. (รุ่นเงียบ) · 170 ลบ.ม./ชม. · 255 ลบ.ม./ชม.
• กำลังไฟ: 6 วัตต์ (130) · 13 วัตต์ (170) · 18 วัตต์ (255)
• แรงดันลม: 80 Pa (130) · 150 Pa (170) · 200 Pa (255)
• ระดับเสียง: 28 dB(A) (รุ่นเงียบ 130) · 49 dB(A) (170) · 53 dB(A) (255)
• ห้องที่เหมาะ: ประมาณ 3 ตร.ม. (130) · 5 ตร.ม. (170) · 12 ตร.ม. (255) — ค่าแนะนำตามข้อมูลสินค้า
• ไฟฟ้า: ไฟบ้าน 220V / 50Hz · มีสายไฟพร้อมปลั๊กเสียบ ไม่มีสวิตช์ในชุด (ให้ช่างไฟต่อสวิตช์)
• แบบชุด (3 แบบ): 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม. · 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม. · 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.
• ตัวพัดลม: ทรงกระบอกสีขาว ตัวเรือนพลาสติก ABS · ใบพัดแบบไหลผสม (mixed-flow) ทรงเทอร์โบ · มอเตอร์โรเตอร์ภายนอก ขดลวดทองแดง

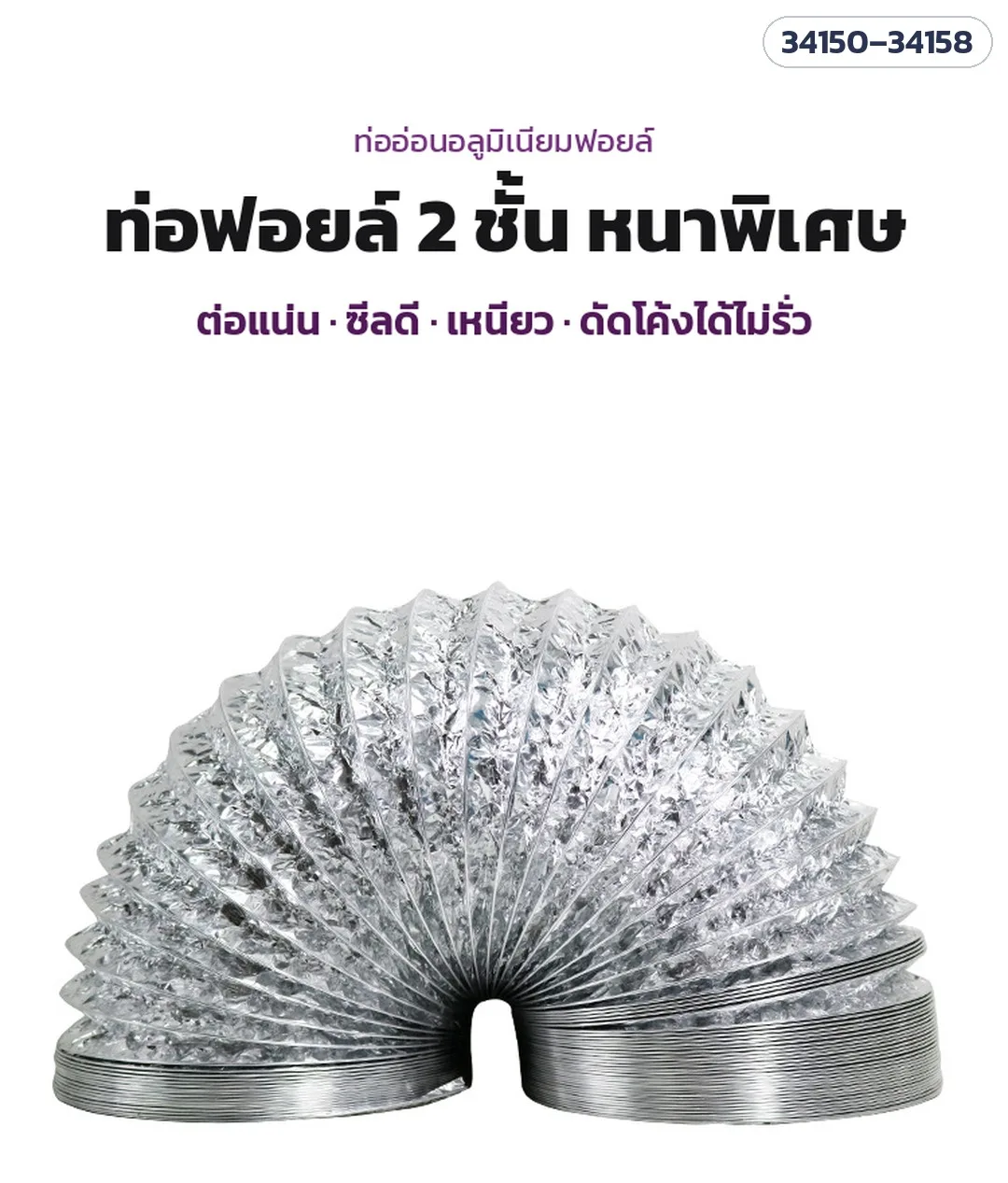

• ท่ออ่อน: อลูมิเนียมฟอยล์ 2 ชั้น มีโครงลวดด้านใน ยืด–หด–ดัดโค้งได้ · รัดด้วยเข็มขัดรัดท่อ
• หน้ากากช่องลม: ทรงกลมสีขาว หมุนจานกลางปรับระยะช่องลมได้
• อุณหภูมิใช้งาน: −20 ถึง 70 °C (ตามข้อมูลสินค้า)
• ไม่รวมในชุด: ท่อทิ้งลมจากตัวพัดลมออกนอกอาคาร + ฝาครอบปลายท่อ · สวิตช์และสายไฟเดินเพิ่ม (เตรียมตามหน้างาน)

การใช้งาน / เหมาะกับ
• ห้องน้ำแยกโซนเปียก–แห้ง ดูดทั้งโซนอาบน้ำและโซนส้วม/อ่างล้างหน้า (ชุด 2 ห้อง)
• ห้องน้ำ 2 ห้องที่อยู่ติดกัน (ชุด 2 ห้อง)
• ห้องน้ำคอนโด ทาวน์โฮม บ้าน ที่ไม่มีหน้าต่าง
• ห้องพักโรงแรม รีสอร์ท หอพัก อพาร์ตเมนต์
• ห้องซักล้าง ห้องเก็บของ ตู้เสื้อผ้า walk-in ที่อับชื้น
• งานรีโนเวทที่ต้องการซ่อนพัดลมไว้บนฝ้าแทนการเจาะผนัง

วิธีติดตั้ง

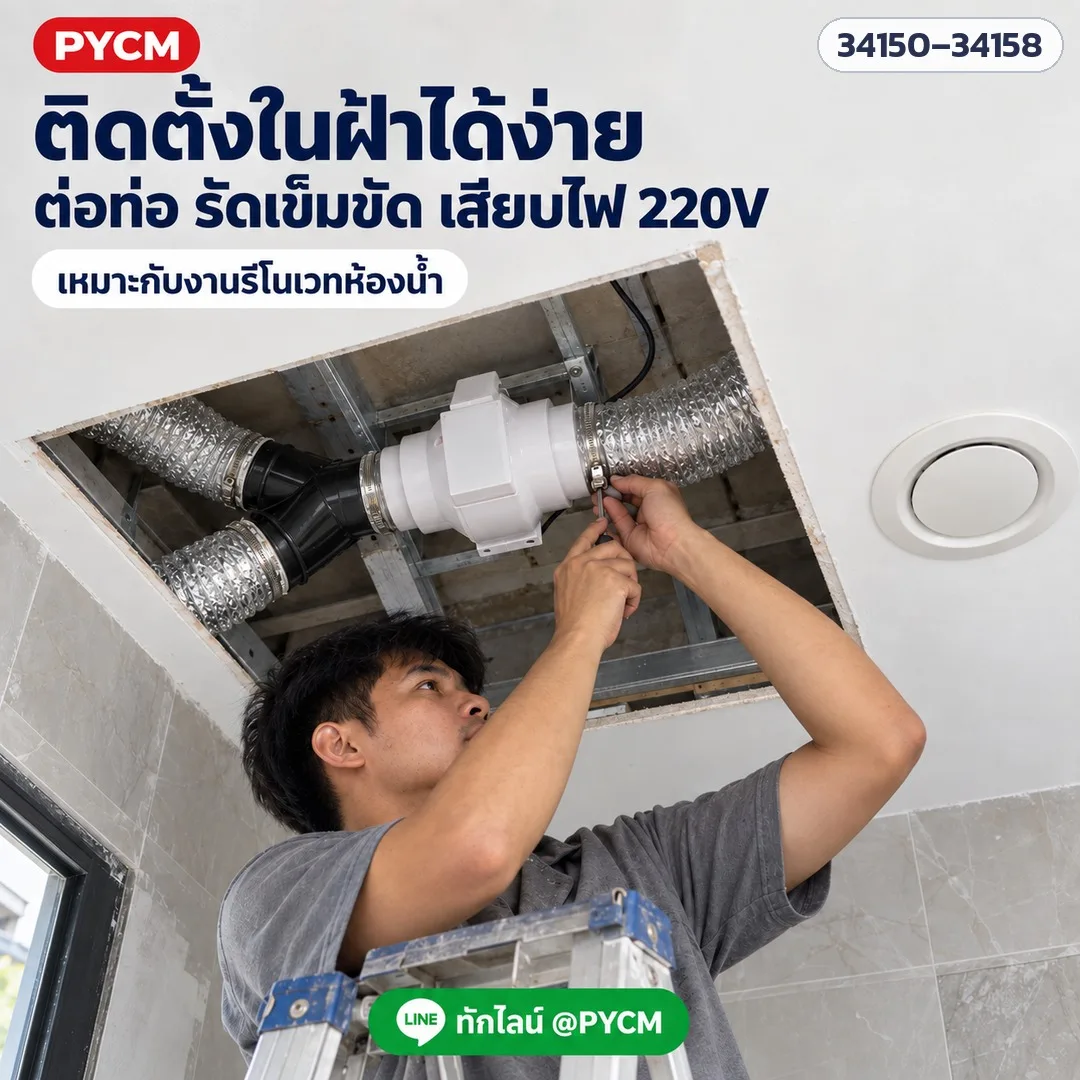

1. ตัดไฟก่อนเริ่มงาน · วางแผนตำแหน่งหน้ากาก ตัวพัดลม (ใกล้ช่องเซอร์วิสของฝ้า) และทางท่อทิ้งลมออกนอกอาคารให้สั้นที่สุด
2. ทาบคอหน้ากากบนฝ้า วาดวงกลมตามขนาดคอหน้ากากจริง แล้วเจาะรูฝ้า
3. ต่อท่ออ่อนเข้ากับคอหน้ากาก รัดเข็มขัดรัดท่อให้แน่น แล้วสอดหน้ากากเข้ารูฝ้า
4. ชุด 2 ห้อง: ต่อท่ออ่อนทั้ง 2 เส้นเข้าขาคู่ของสามทาง Y แล้วต่อขาเดี่ยวเข้าปากดูดของตัวพัดลม · ชุด 1 ช่องดูด: ต่อท่ออ่อนเข้าปากดูดโดยตรง
5. ยึดตัวพัดลมกับโครงฝ้าหรือโครงสร้างให้มั่นคง แล้วต่อท่อทิ้งลม (เตรียมเพิ่ม ไม่รวมในชุด) จากปากออกไปผนังภายนอก ติดฝาครอบปลายท่อ
6. ให้ช่างไฟต่อไฟ 220V ผ่านสวิตช์ จุดต่อสายอยู่ในกล่องกันน้ำ แล้วเปิดทดสอบ ปรับจานกลางหน้ากากให้ทุกจุดดูดสมดุล

ข้อควรระวังด้านความปลอดภัย
• ให้ช่างไฟหรือผู้มีความรู้ติดตั้ง · ตัดไฟทุกครั้งก่อนติดตั้ง ต่อสาย ตรวจซ่อม หรือทำความสะอาด
• ใช้กับไฟบ้าน 220V 50Hz เท่านั้น · วงจรไฟห้องน้ำควรมีสายดินและเบรกเกอร์กันไฟดูด · จุดต่อสายและปลั๊กต้องอยู่ในที่แห้ง
• ติดตัวพัดลมไว้เหนือฝ้าหรือนอกห้องน้ำ ไม่ติดในจุดที่โดนน้ำโดยตรง — ในห้องน้ำให้มีเพียงหน้ากากช่องลม
• ปลายท่อทิ้งลมต้องออกนอกอาคารหรือช่องระบายเสมอ ห้ามเป่าลมชื้นทิ้งไว้ในฝ้า (ฝ้าชื้น ขึ้นรา มีกลิ่นอับ)
• ท่ออ่อนห้ามหักงอ พับ หรือบีบ (ลมลดลง เสียงดังขึ้น) · รัดเข็มขัดรัดท่อให้แน่นทุกจุด
• ใช้ดูดอากาศชื้นและกลิ่นในอาคารเท่านั้น ไม่ใช้ดูดควันไฟ ไอน้ำมันจากการทอด ไอสารเคมี หรือก๊าซ/ฝุ่นที่ติดไฟได้

การใช้งานและดูแลรักษา
• เปิดพัดลมระหว่างอาบน้ำ และเปิดต่อหลังอาบน้ำราว 15–30 นาที เพื่อไล่ความชื้นให้หมด
• ทุก 1–3 เดือน: ตัดไฟ เช็ดหน้ากากช่องลมด้วยผ้าชุบน้ำหมาด ๆ แล้วเช็ดให้แห้ง (ฝุ่นที่หน้ากากทำให้ลมลดลง)
• ทุก 6–12 เดือน: เปิดช่องเซอร์วิส ตรวจท่ออ่อนไม่ขาด ไม่หลุด เข็มขัดยังแน่น และปลายท่อทิ้งลมด้านนอกไม่อุดตัน
• เสียงดังผิดปกติ สั่น หรือลมอ่อนลง: ตัดไฟแล้วตรวจฝุ่นที่ใบพัดและท่อ ถ้ายังไม่หายให้หยุดใช้และให้ช่างตรวจ

คำถามที่พบบ่อย
ถาม: 1 ตัว 2 ห้อง ทำงานอย่างไร
ตอบ: ตัวพัดลมอยู่เหนือฝ้า ต่อข้อต่อสามทาง Y แยกท่ออ่อน 2 เส้นไปยังหน้ากาก 2 จุด ดูดพร้อมกัน แรงลมรวมจะแบ่งไปยังหน้ากากทั้ง 2 จุด แล้วเป่าทิ้งออกนอกอาคารทางท่อทิ้งลม

ถาม: เลือกแรงลมอย่างไร
ตอบ: รุ่นเงียบ 130 เหมาะห้องประมาณ 3 ตร.ม. · 170 ประมาณ 5 ตร.ม. · 255 ประมาณ 12 ตร.ม. · ชุด 2 ห้องให้นับพื้นที่ทั้ง 2 จุดรวมกัน · ท่อยาวหรือโค้งมากให้เลือกแรงลมสูงขึ้น

ถาม: ท่อ 75 กับท่อ 100 ต่างกันอย่างไร
ตอบ: ท่อ 75 มม. ยาว 1.5 ม. เหมาะเมื่อหน้ากาก 2 จุดอยู่ใกล้ตัวพัดลม · ท่อ 100 มม. ยาว 2 ม. ลมผ่านได้มากกว่า เดินท่อได้ไกลกว่า

ถาม: เสียงดังไหม
ตอบ: รุ่นเงียบ 130 เสียงขณะทำงานราว 28 dB(A) · รุ่น 170 ราว 49 dB(A) · รุ่น 255 ราว 53 dB(A) · ตัวพัดลมอยู่บนฝ้า ในห้องเห็นแค่หน้ากาก

ถาม: มีท่อทิ้งลมออกนอกบ้านมาให้ไหม
ตอบ: ไม่รวมในชุด ต้องเตรียมท่อทิ้งลมและฝาครอบปลายท่อเพิ่มตามระยะหน้างาน

ถาม: มีสวิตช์ไหม
ตอบ: ตัวพัดลมมีสายไฟพร้อมปลั๊กเสียบ ไม่มีสวิตช์ในชุด ให้ช่างไฟต่อผ่านสวิตช์แยกหรือร่วมกับสวิตช์ไฟห้องน้ำ

ถาม: ใช้ดูดควันทำอาหารได้ไหม
ตอบ: ไม่ได้ ใช้ดูดอากาศชื้นและกลิ่นในอาคารเท่านั้น ไม่ใช้กับควันไฟ ไอน้ำมัน ไอสารเคมี หรือก๊าซที่ติดไฟได้

คู่มือการใช้งานและการติดตั้งภาษาไทย
https://kk.42okok.com/api/s3-garage/files/products%2Fdocuments%2F1791016779_34150_duct-exhaust-fan-dxf-manual-th.html

คลิปแนะนำสินค้า (YouTube) — ในคลิปเป็นชุด 1 ตัว 2 ห้อง ท่อ 75 มม. (รหัส 34151 / 34154 / 34157)
https://youtu.be/_AMOFFrzZME

อ่านรายละเอียดสินค้าเพิ่มเติม
https://blog.42okok.com/post/297

ดูสินค้าบนเว็บ 42okok.com
https://42okok.com/?p=21256

รหัสสินค้า 34150–34158 (9 แบบ) · ชุดหลัก 34151 · สั่งหลายชุด / สอบถามการเลือกรุ่นให้เหมาะกับห้อง สอบถามฝ่ายขาย
