34690 มอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ARM1 / ARM3 / ARM5 / ARM6 / ARM7 ขับด้วยลมอัด ไม่ใช้ไฟฟ้า 0.13–1.2 แรงม้า มี 4 แบบติดตั้ง

รายละเอียดสินค้า

มอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ARM1 / ARM3 / ARM5 / ARM6 / ARM7 ขับด้วยลมอัด ไม่ใช้ไฟฟ้า 0.13–1.2 แรงม้า มี 4 แบบติดตั้ง — ต้นกำลังขับเพลาด้วยลมอัด ใช้ขับเครื่องกวนผสม ปั๊ม สายพาน และเครื่องจักรขนาดเล็ก ให้เลือก 16 แบบ: 5 รุ่น (ARM1 / ARM3 / ARM5 / ARM6 / ARM7) × 4 แบบติดตั้ง (T / I / F / L)

ข้อควรรู้ก่อนเลือก
• มอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ขับด้วยลมอัด ไม่ใช้ไฟฟ้า ปรับรอบไร้ขั้น กลับทิศหมุนได้ อัตราทด 1:1 ต่อตรง (สินค้าเป็นเฉพาะตัวมอเตอร์ลม พร้อมตัวเก็บเสียงและวาล์วปรับลมตามภาพสินค้าของผู้ผลิต ไม่รวมคอมเพรสเซอร์ ท่อลม ชุดเตรียมลม และเครื่องกวน)
• มี 5 รุ่น 4 แบบติดตั้ง รวม 16 รหัส: ARM1 0.13 แรงม้า · ARM3 0.25 แรงม้า · ARM5 0.5 แรงม้า · ARM6 0.75 แรงม้า · ARM7 1.2 แรงม้า · แบบ T พื้นฐาน / I หน้าแปลนกลม / F ตั้ง หน้าแปลนเหลี่ยม / L นอน ขาตั้งฉาก (ARM1 ไม่มีแบบนอน L · ARM7 มีเฉพาะแบบหน้าแปลนกลม I)
• ต้องเตรียมลมอัดสะอาด ไส้กรองลม ตัวปรับแรงดัน และตัวพ่นหมอกน้ำมันเอง · ผู้ผลิตไม่ได้ระบุความดันลมอ้างอิงของค่ารอบและแรงบิด สอบถามฝ่ายขายพร้อมแจ้งงานที่จะใช้ · งานในพื้นที่เสี่ยงระเบิดให้สอบถามฝ่ายขายและตรวจเอกสารก่อนใช้งาน

ตัวเลือก 16 แบบ (แบ่งตามรุ่น — ตัวเลขตามตารางผู้ผลิต)

ARM1 0.13 แรงม้า (0.075 kW) — งานเบา ขนาดเล็กที่สุดในรุ่นนี้

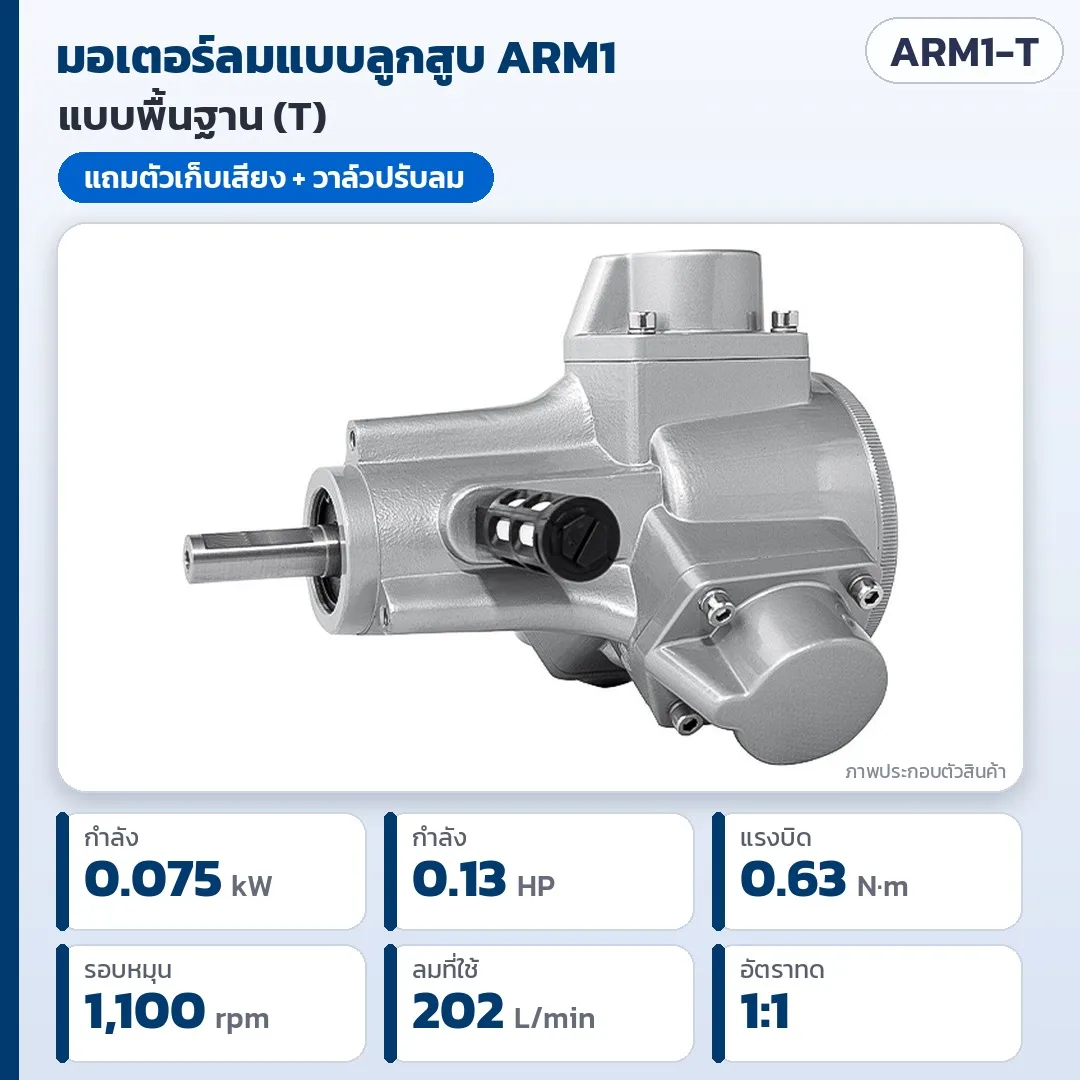

• ARM1-T — รหัส 34687 · ARM1 · 0.075 kW (0.13 แรงม้า) · แรงบิด 0.63 N·m · 1,100 รอบ/นาที · ใช้ลม 202 ลิตร/นาที · แบบพื้นฐาน (T) · ทดเกียร์ 1:1 · น้ำหนัก 1.6 กก.

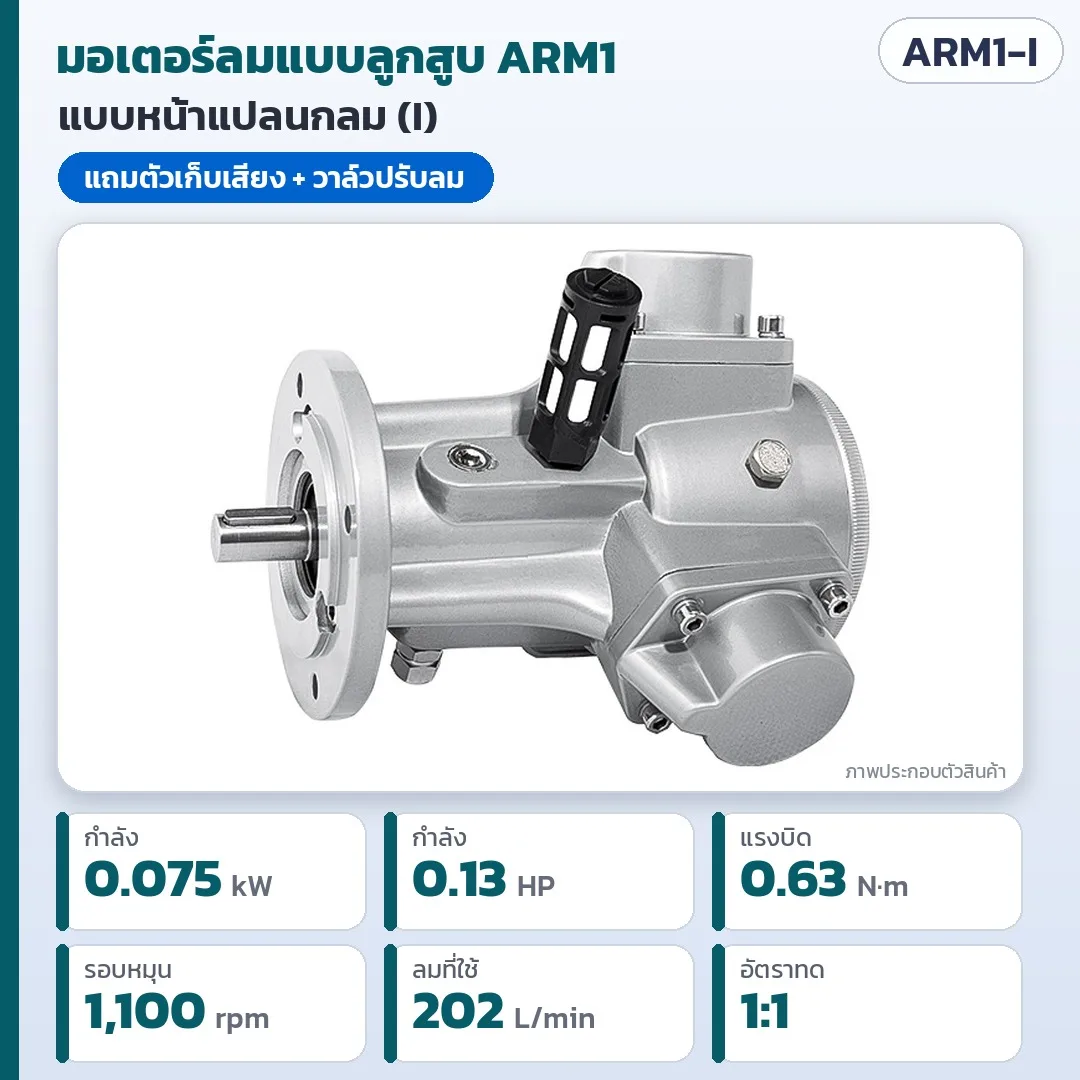

• ARM1-I — รหัส 34688 · ARM1 · 0.075 kW (0.13 แรงม้า) · แรงบิด 0.63 N·m · 1,100 รอบ/นาที · ใช้ลม 202 ลิตร/นาที · แบบหน้าแปลนกลม (I) · ทดเกียร์ 1:1 · น้ำหนักสอบถามฝ่ายขาย

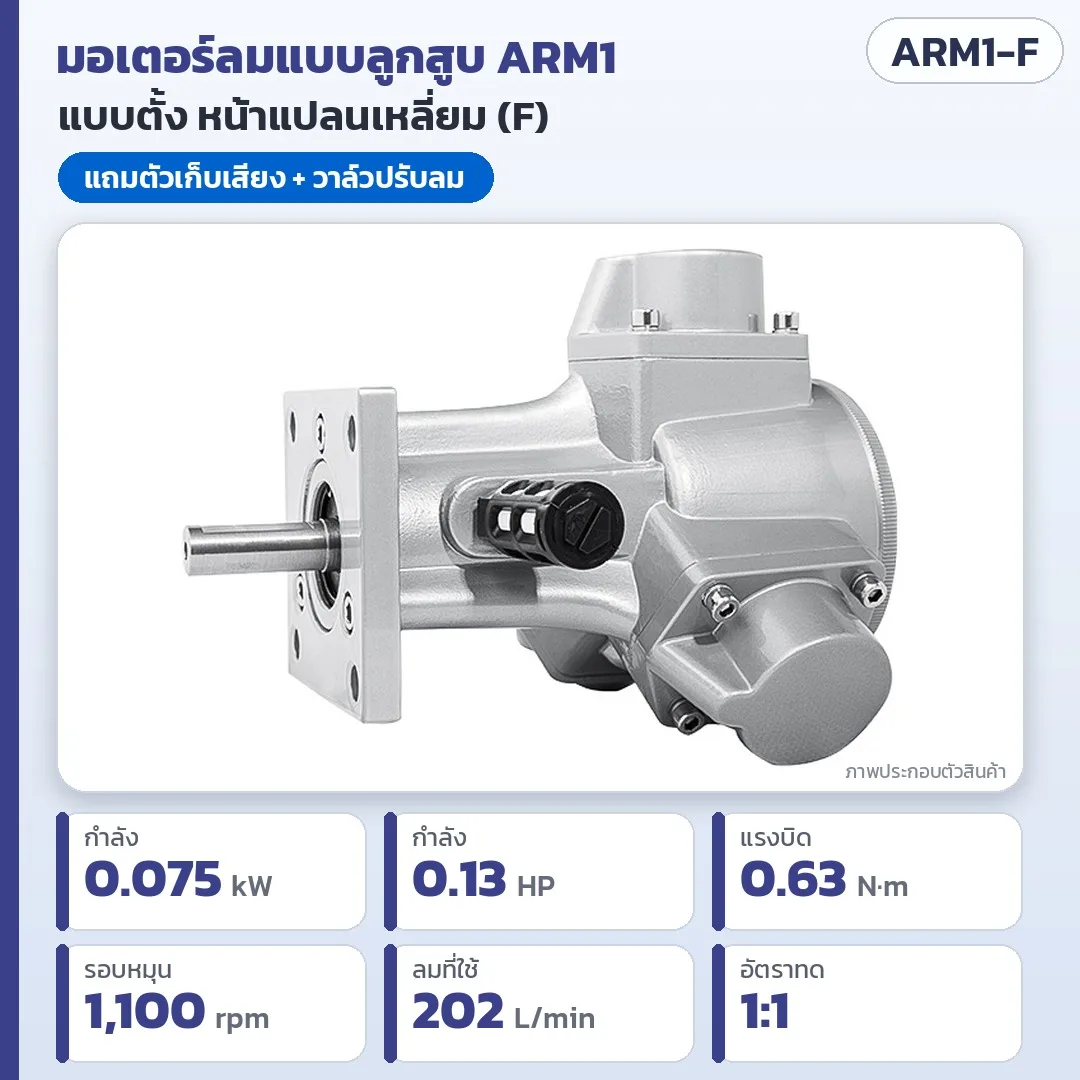

• ARM1-F — รหัส 34689 · ARM1 · 0.075 kW (0.13 แรงม้า) · แรงบิด 0.63 N·m · 1,100 รอบ/นาที · ใช้ลม 202 ลิตร/นาที · แบบตั้ง หน้าแปลนเหลี่ยม (F) · ทดเกียร์ 1:1 · น้ำหนัก 1.84 กก.

ARM3 0.25 แรงม้า (0.19 kW) — รอบสูงสุด 1,800 รอบ/นาที
• ARM3-T — รหัส 34690 · ARM3 · 0.19 kW (0.25 แรงม้า) · แรงบิด 1.37 N·m · 1,800 รอบ/นาที · ใช้ลม 259 ลิตร/นาที · แบบพื้นฐาน (T) · ทดเกียร์ 1:1 · น้ำหนัก 2.7 กก.

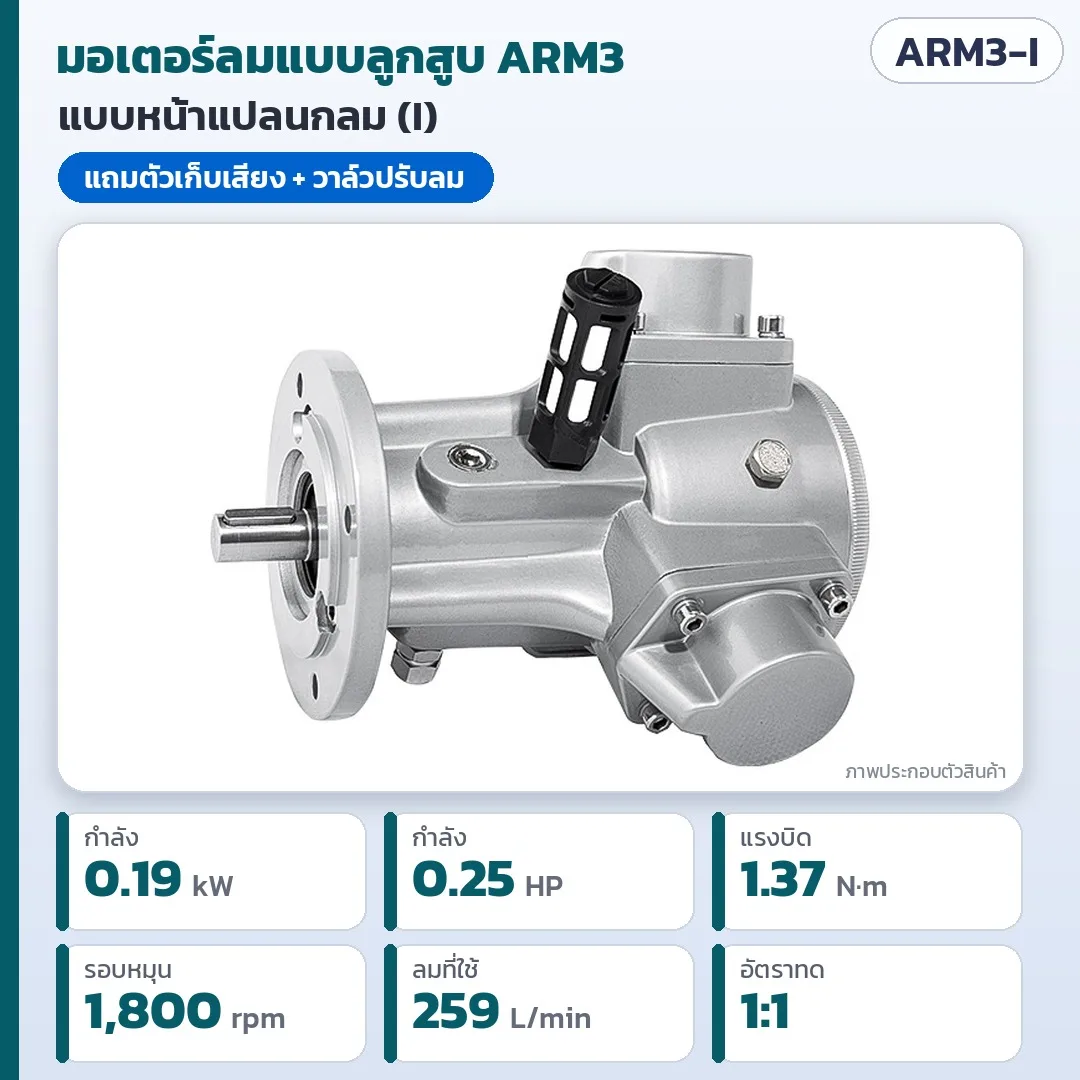

• ARM3-I — รหัส 34691 · ARM3 · 0.19 kW (0.25 แรงม้า) · แรงบิด 1.37 N·m · 1,800 รอบ/นาที · ใช้ลม 259 ลิตร/นาที · แบบหน้าแปลนกลม (I) · ทดเกียร์ 1:1 · น้ำหนักสอบถามฝ่ายขาย

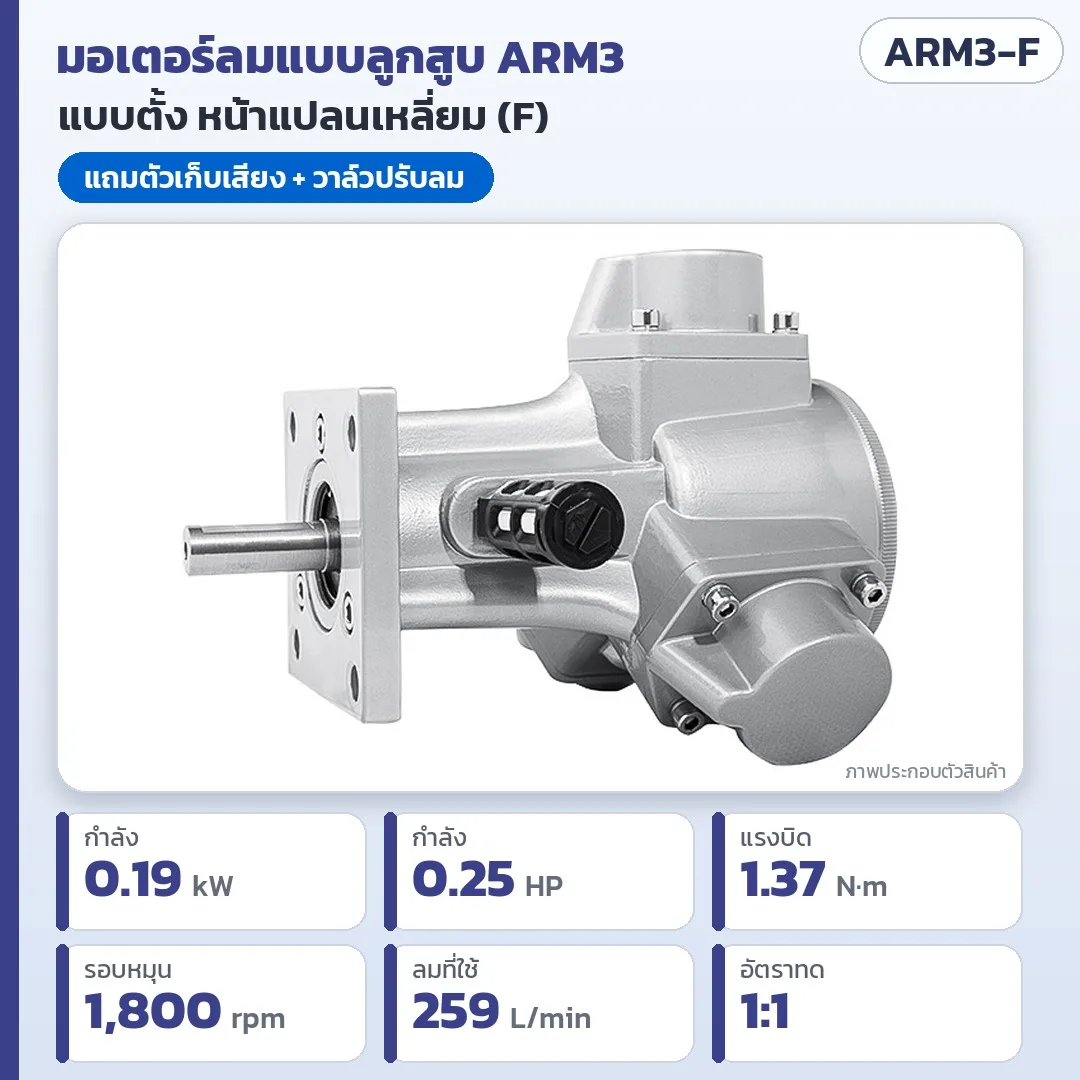

• ARM3-F — รหัส 34692 · ARM3 · 0.19 kW (0.25 แรงม้า) · แรงบิด 1.37 N·m · 1,800 รอบ/นาที · ใช้ลม 259 ลิตร/นาที · แบบตั้ง หน้าแปลนเหลี่ยม (F) · ทดเกียร์ 1:1 · น้ำหนัก 3.12 กก.

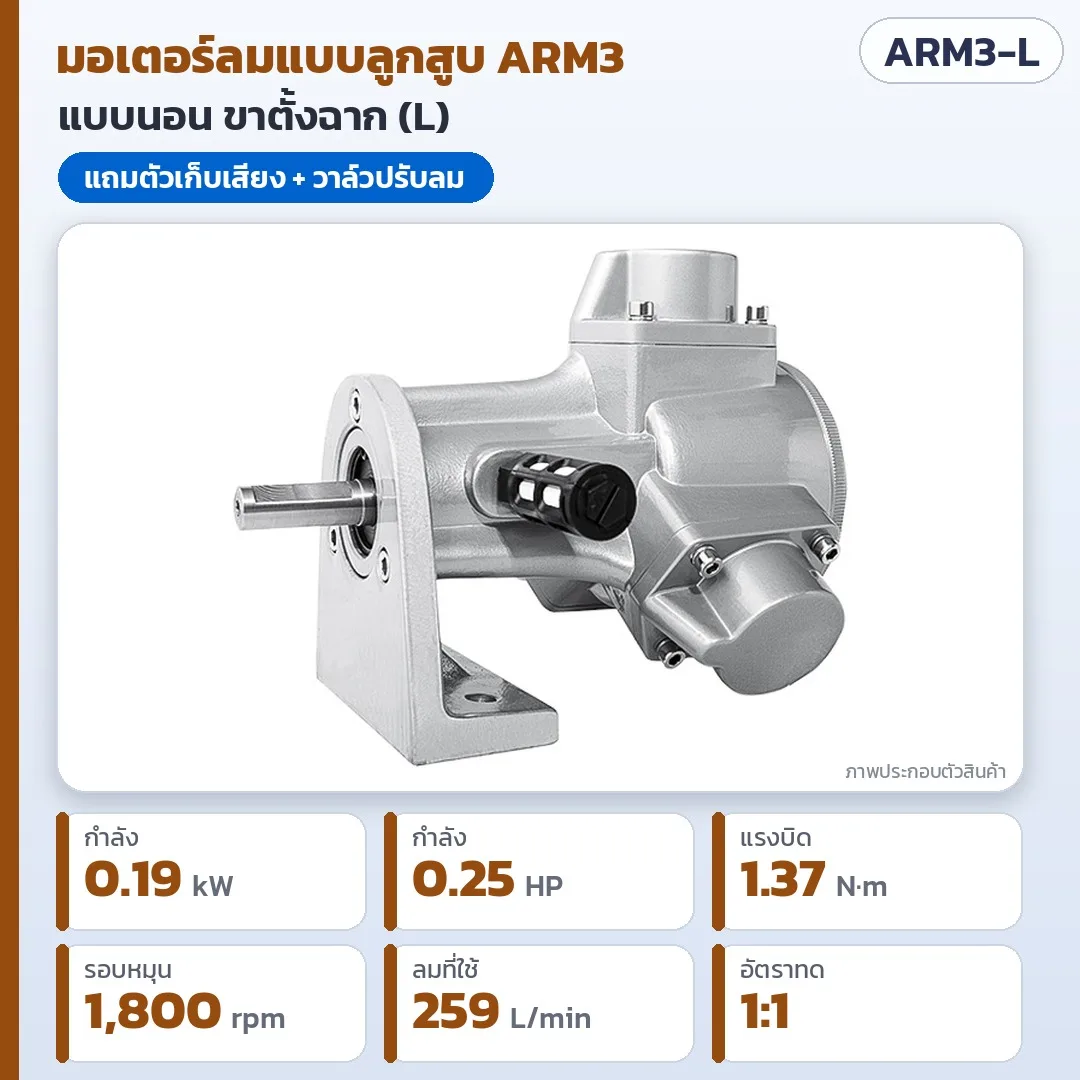

• ARM3-L — รหัส 34693 · ARM3 · 0.19 kW (0.25 แรงม้า) · แรงบิด 1.37 N·m · 1,800 รอบ/นาที · ใช้ลม 259 ลิตร/นาที · แบบนอน ขาตั้งฉาก (L) · ทดเกียร์ 1:1 · น้ำหนัก 3.6 กก.

ARM5 0.5 แรงม้า (0.37 kW) — แรงบิด 2.94 N·m

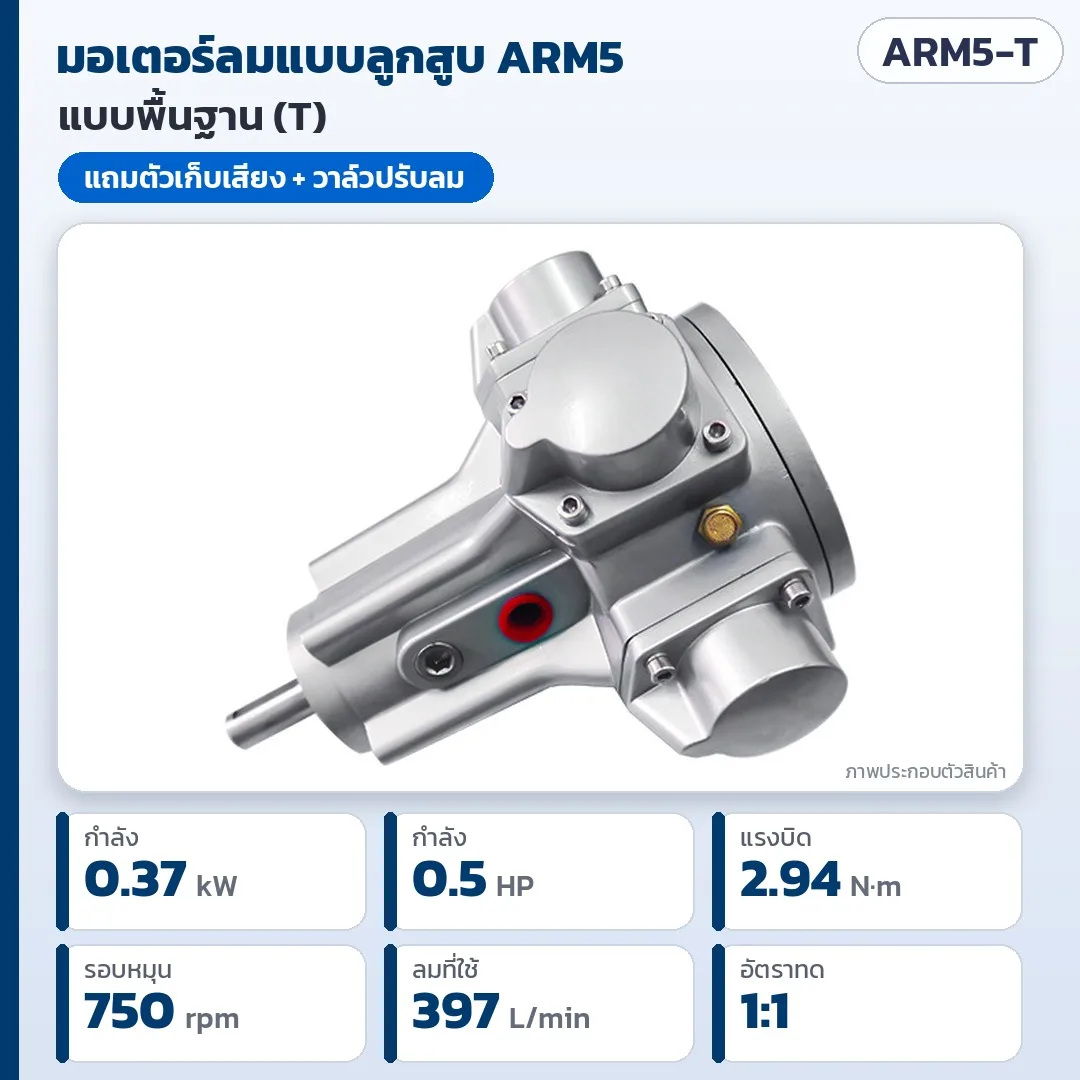

• ARM5-T — รหัส 34694 · ARM5 · 0.37 kW (0.5 แรงม้า) · แรงบิด 2.94 N·m · 750 รอบ/นาที · ใช้ลม 397 ลิตร/นาที · แบบพื้นฐาน (T) · ทดเกียร์ 1:1 · น้ำหนัก 4.9 กก.

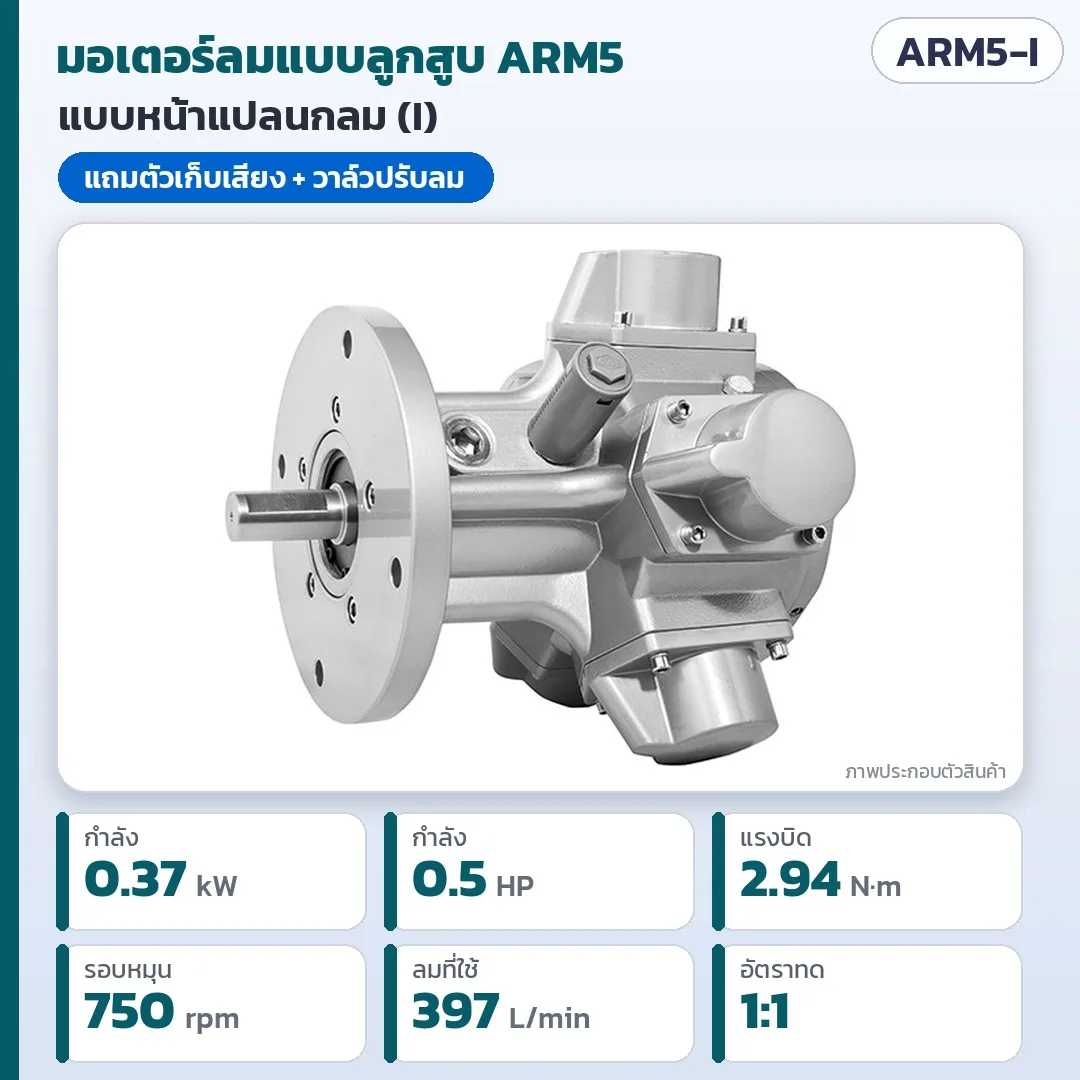

• ARM5-I — รหัส 34695 · ARM5 · 0.37 kW (0.5 แรงม้า) · แรงบิด 2.94 N·m · 750 รอบ/นาที · ใช้ลม 397 ลิตร/นาที · แบบหน้าแปลนกลม (I) · ทดเกียร์ 1:1 · น้ำหนักสอบถามฝ่ายขาย

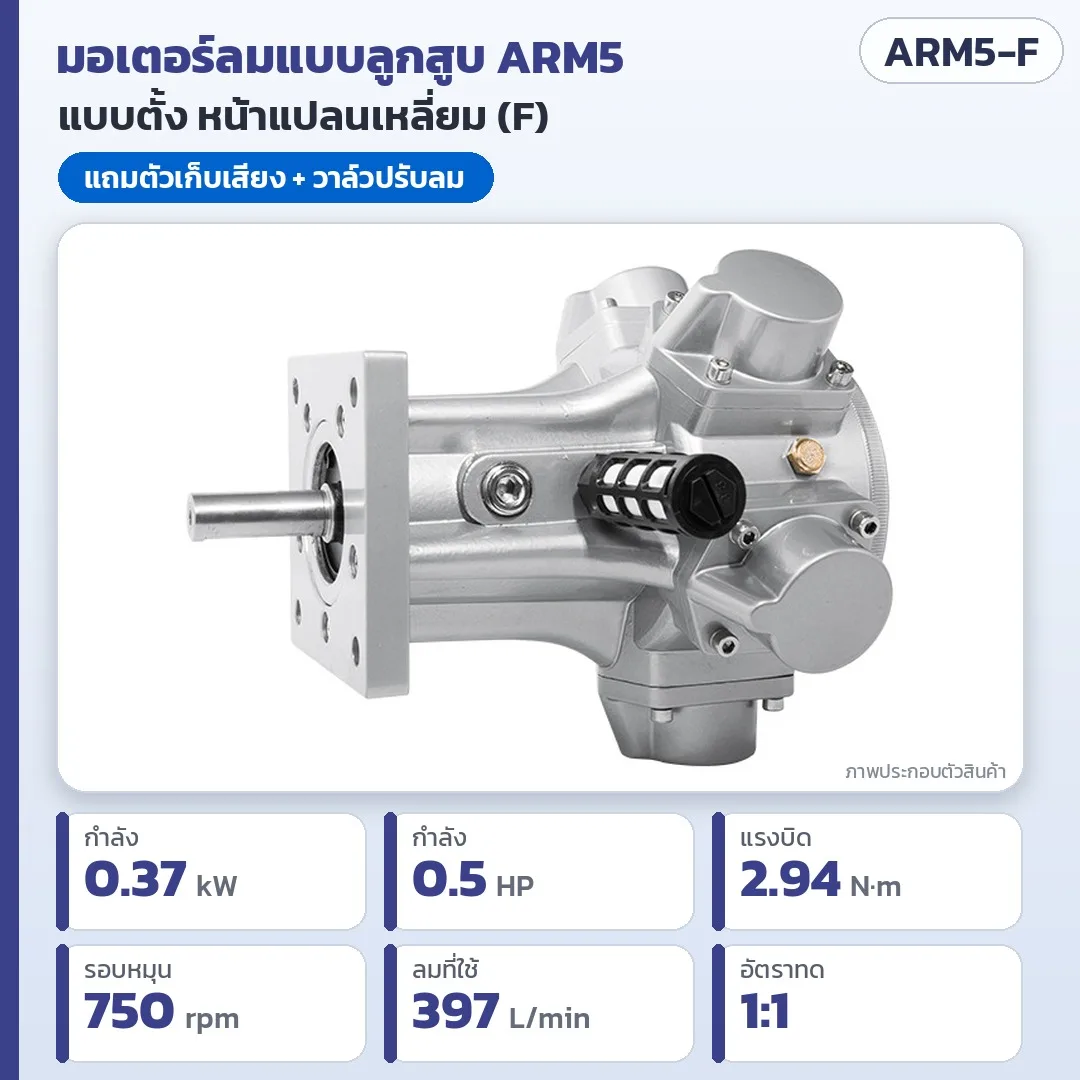

• ARM5-F — รหัส 34696 · ARM5 · 0.37 kW (0.5 แรงม้า) · แรงบิด 2.94 N·m · 750 รอบ/นาที · ใช้ลม 397 ลิตร/นาที · แบบตั้ง หน้าแปลนเหลี่ยม (F) · ทดเกียร์ 1:1 · น้ำหนัก 5.47 กก.

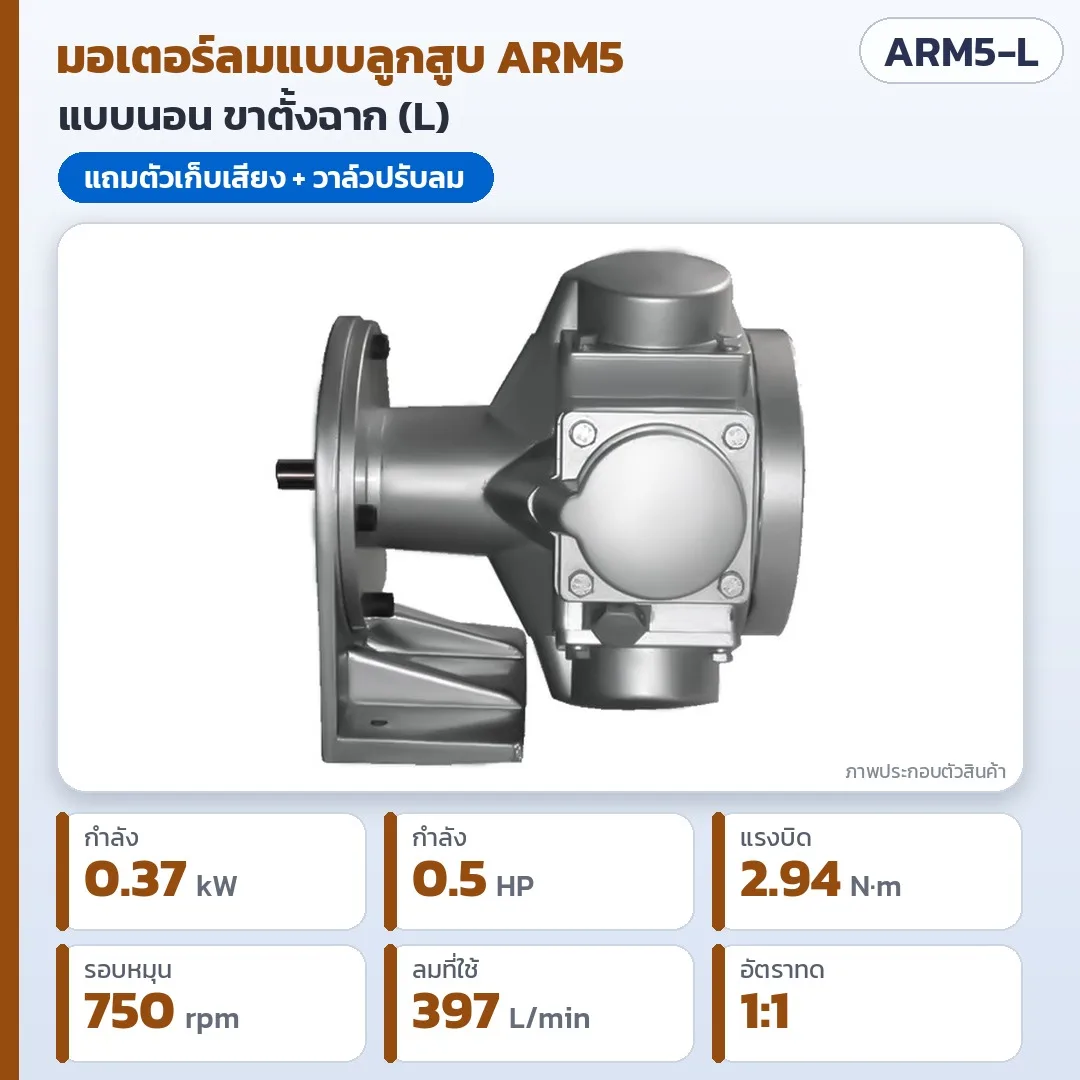

• ARM5-L — รหัส 34697 · ARM5 · 0.37 kW (0.5 แรงม้า) · แรงบิด 2.94 N·m · 750 รอบ/นาที · ใช้ลม 397 ลิตร/นาที · แบบนอน ขาตั้งฉาก (L) · ทดเกียร์ 1:1 · น้ำหนัก 6.6 กก.

ARM6 0.75 แรงม้า (0.56 kW) — แรงบิด 4.4 N·m
• ARM6-T — รหัส 34698 · ARM6 · 0.56 kW (0.75 แรงม้า) · แรงบิด 4.4 N·m · 700 รอบ/นาที · ใช้ลม 507 ลิตร/นาที · แบบพื้นฐาน (T) · ทดเกียร์ 1:1 · น้ำหนัก 5.8 กก.

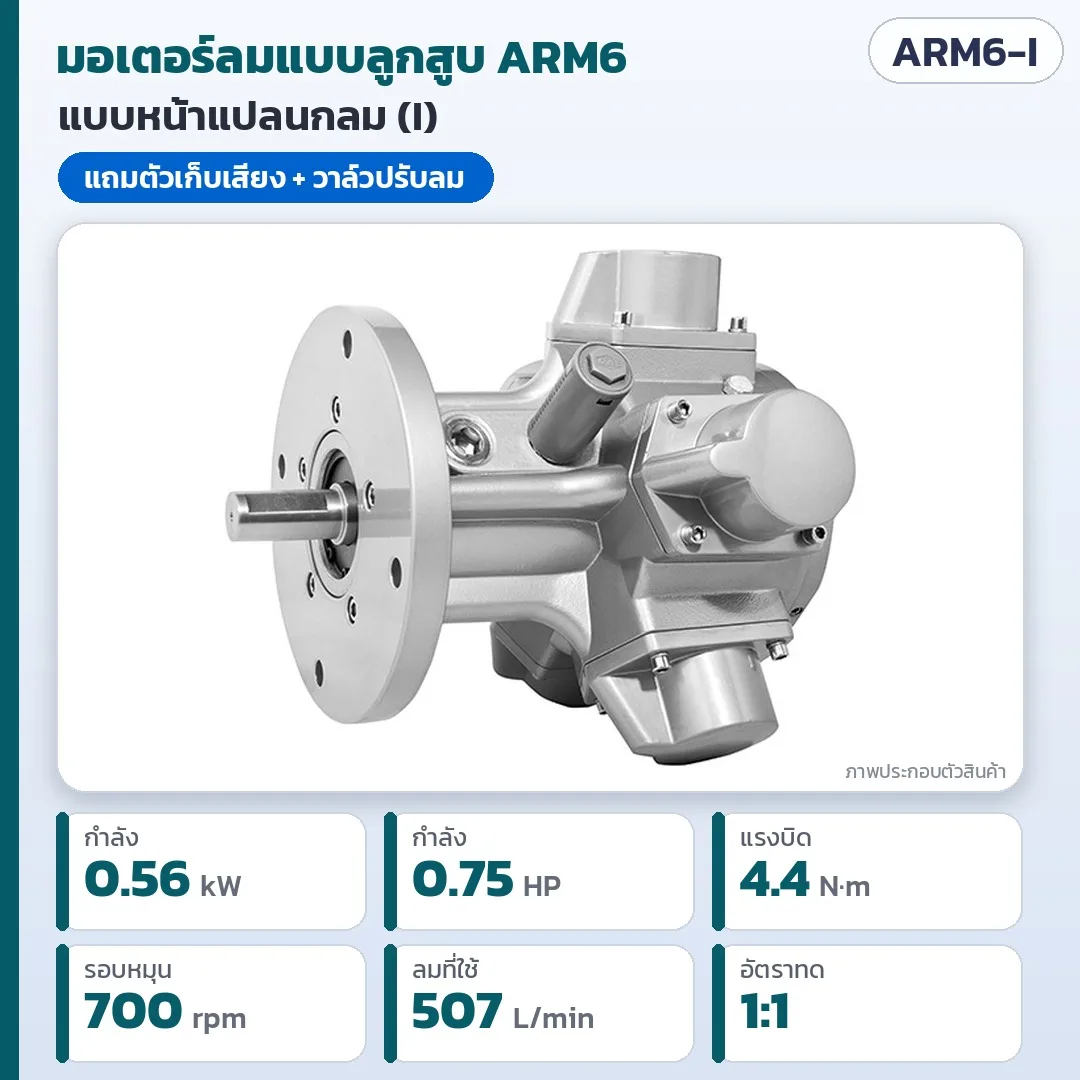

• ARM6-I — รหัส 34699 · ARM6 · 0.56 kW (0.75 แรงม้า) · แรงบิด 4.4 N·m · 700 รอบ/นาที · ใช้ลม 507 ลิตร/นาที · แบบหน้าแปลนกลม (I) · ทดเกียร์ 1:1 · น้ำหนักสอบถามฝ่ายขาย
• ARM6-F — รหัส 34700 · ARM6 · 0.56 kW (0.75 แรงม้า) · แรงบิด 4.4 N·m · 700 รอบ/นาที · ใช้ลม 507 ลิตร/นาที · แบบตั้ง หน้าแปลนเหลี่ยม (F) · ทดเกียร์ 1:1 · น้ำหนัก 6.3 กก.

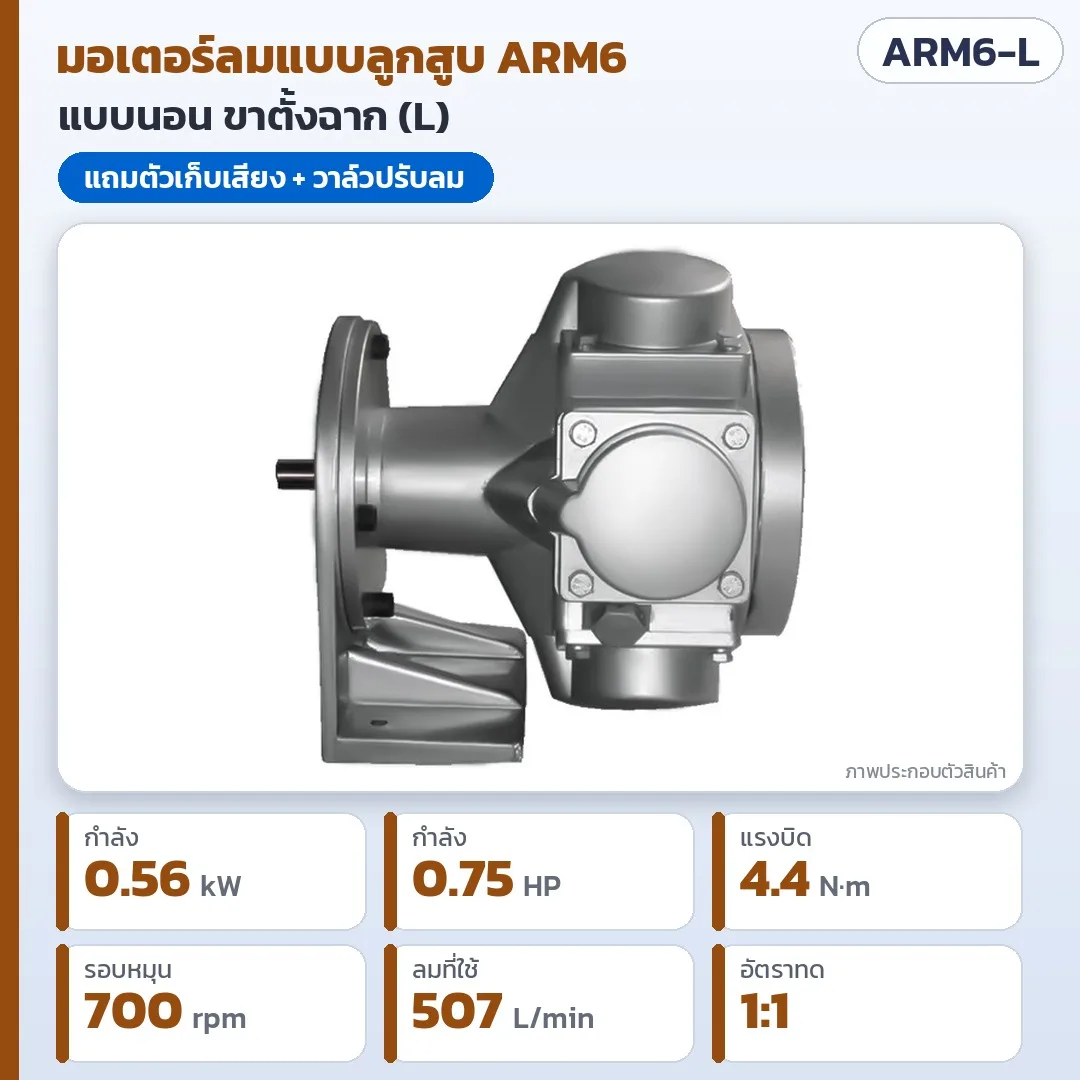

• ARM6-L — รหัส 34701 · ARM6 · 0.56 kW (0.75 แรงม้า) · แรงบิด 4.4 N·m · 700 รอบ/นาที · ใช้ลม 507 ลิตร/นาที · แบบนอน ขาตั้งฉาก (L) · ทดเกียร์ 1:1 · น้ำหนัก 7.5 กก.

ARM7 1.2 แรงม้า (0.75 kW) — แรงบิด 28 N·m รอบต่ำ แบบหน้าแปลนกลม
• ARM7-I — รหัส 34702 · ARM7 · 0.75 kW (1.2 แรงม้า) · แรงบิด 28 N·m · 360 รอบ/นาที · ใช้ลม 985 ลิตร/นาที · แบบหน้าแปลนกลม (I) · ทดเกียร์ 1:1 · น้ำหนักสอบถามฝ่ายขาย

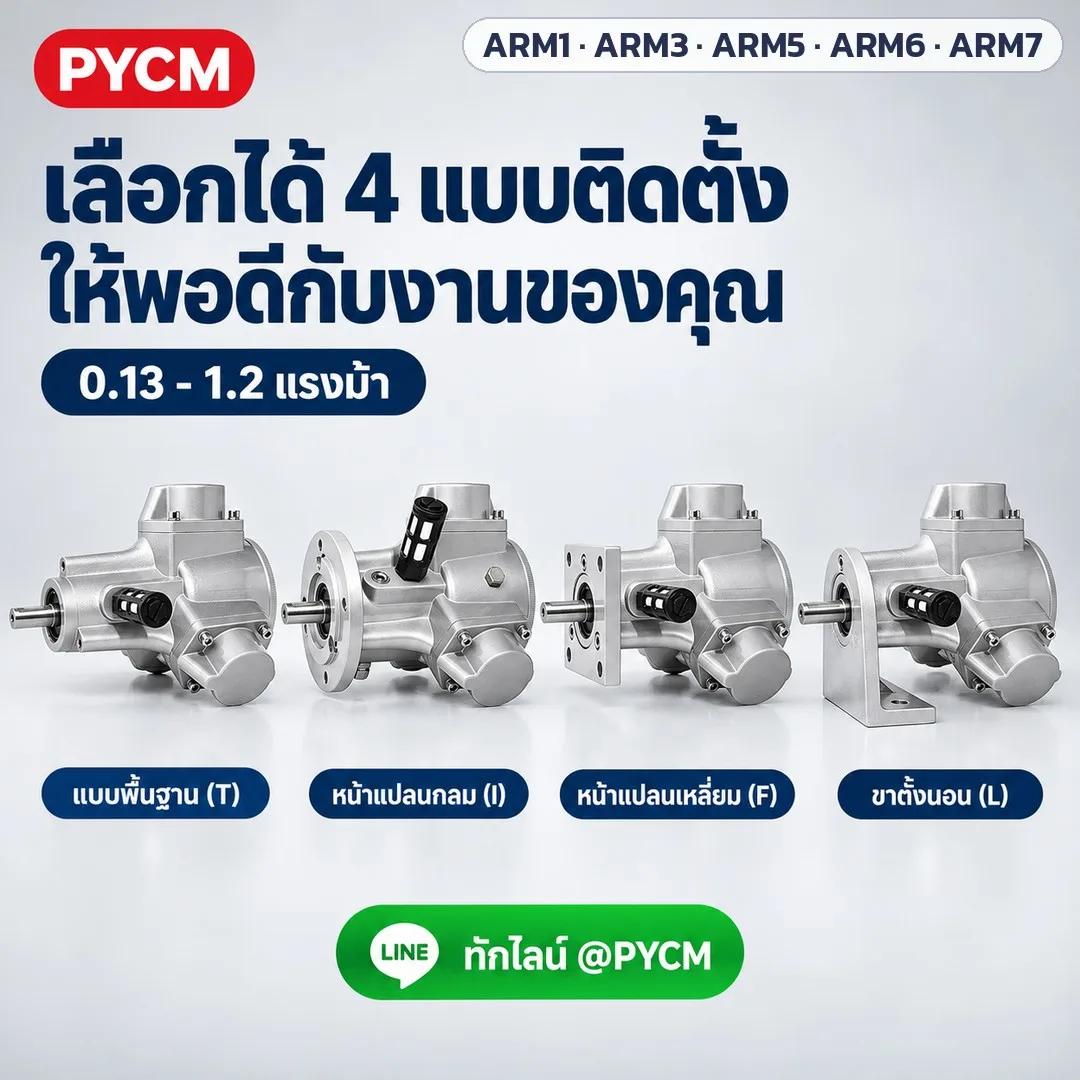

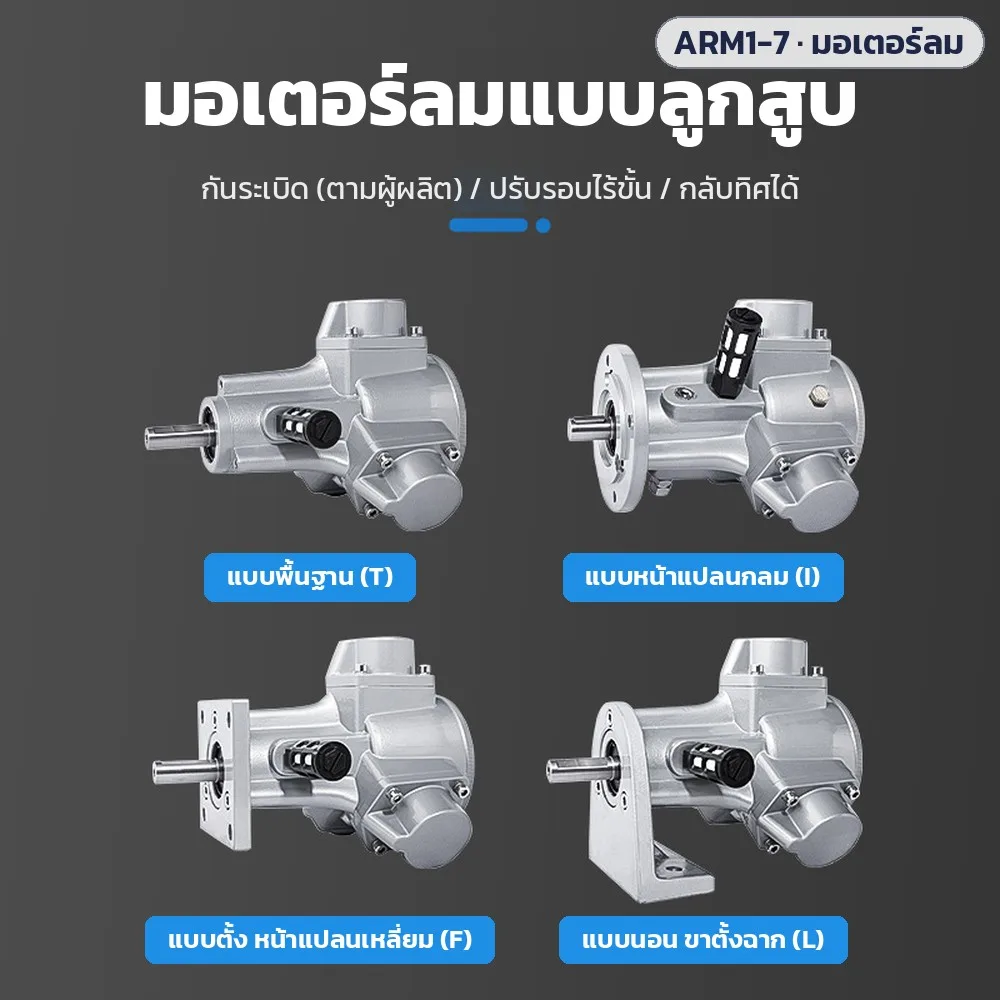

แยกตามแบบติดตั้ง
• แบบพื้นฐาน (T) — เพลาออกด้านหน้า ยึดเข้ากับโครงเครื่องเอง · ARM1-T / ARM3-T / ARM5-T / ARM6-T

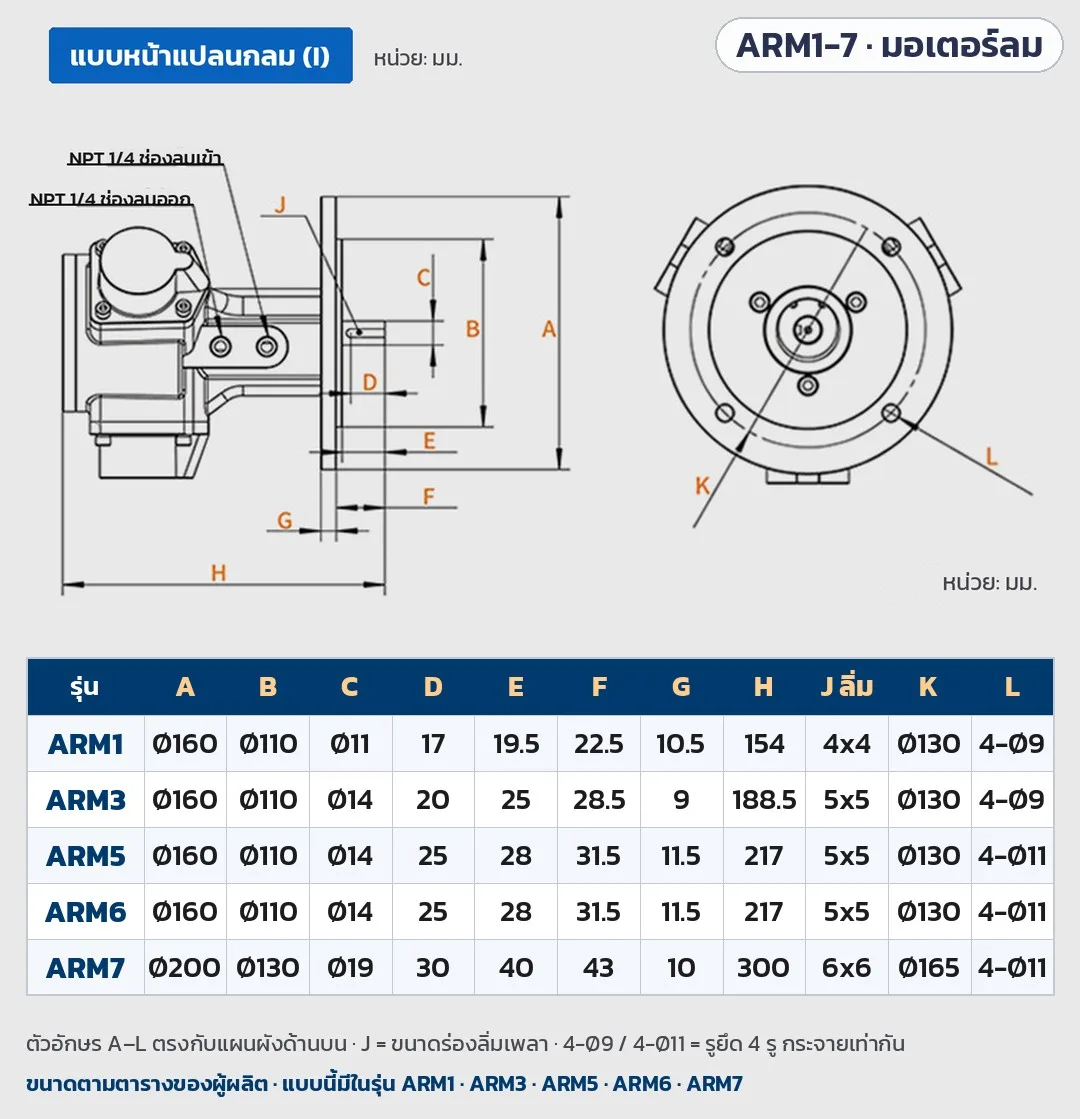

• แบบหน้าแปลนกลม (I) — ยึดน็อตเข้ากับหน้าเครื่องโดยตรง · ARM1-I / ARM3-I / ARM5-I / ARM6-I / ARM7-I

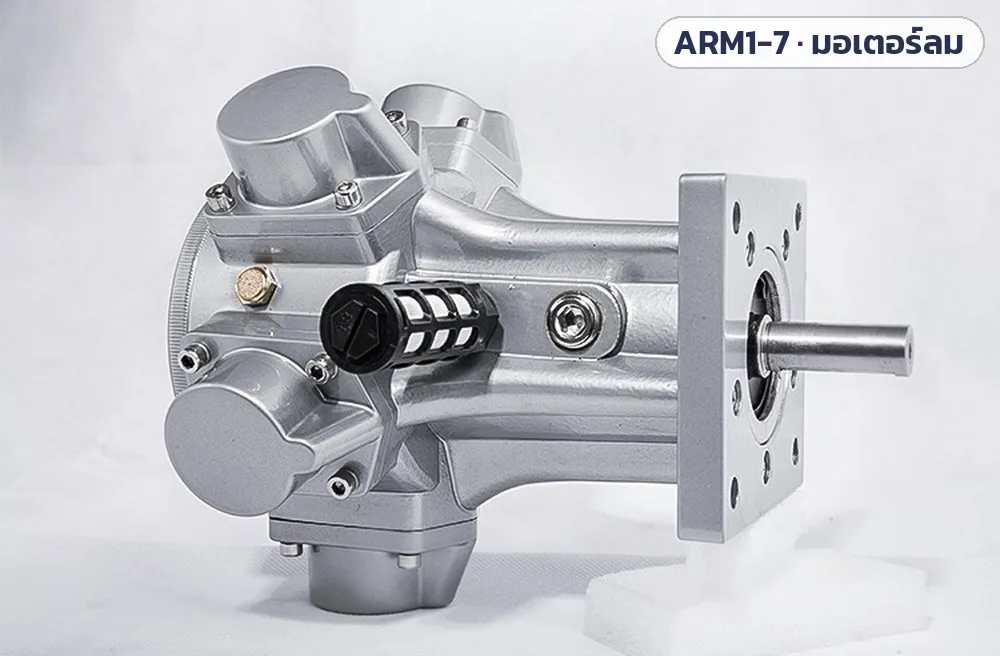

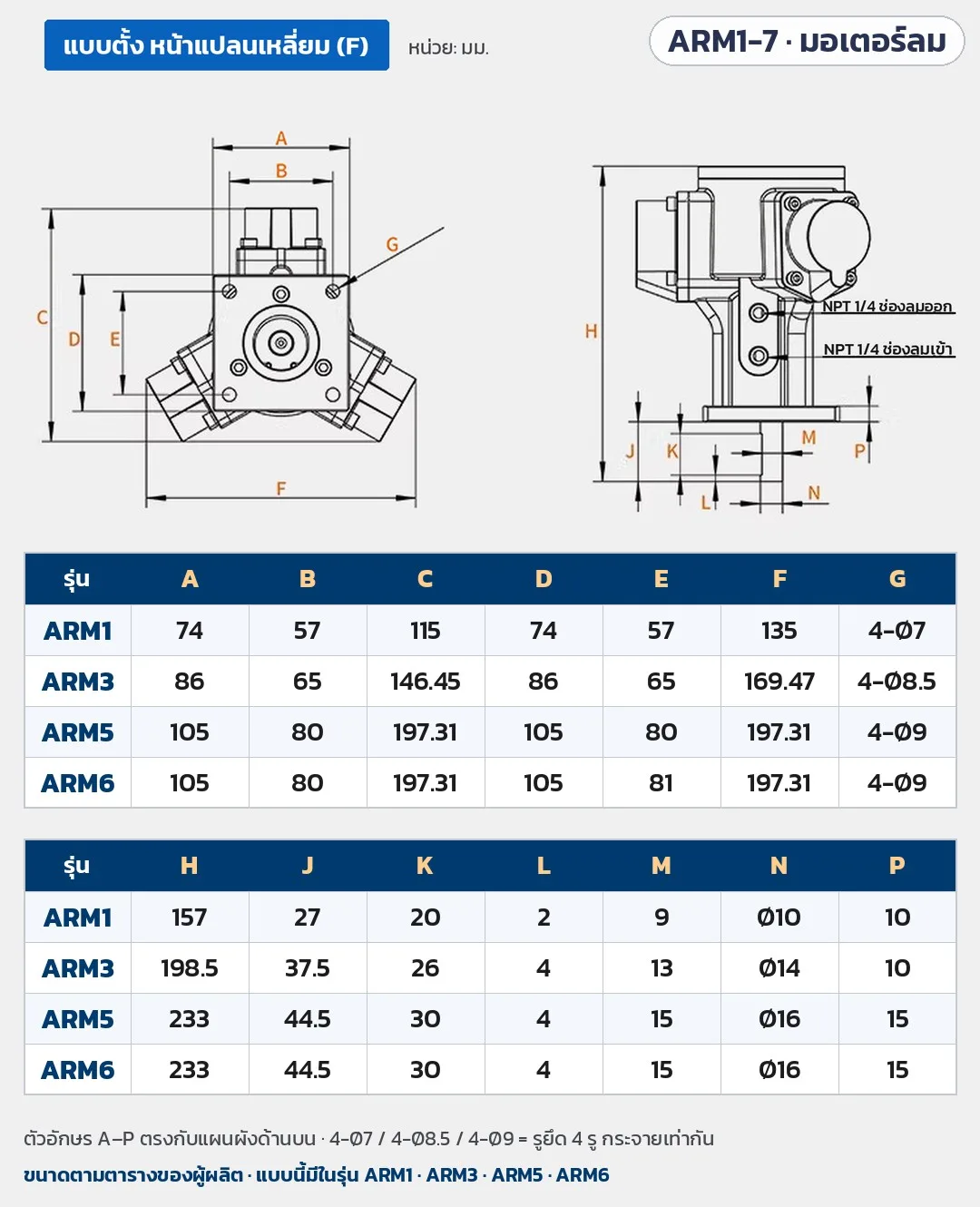

• แบบตั้ง หน้าแปลนเหลี่ยม (F) — แผ่นยึดเหลี่ยมสำหรับติดตั้งแนวตั้ง · ARM1-F / ARM3-F / ARM5-F / ARM6-F

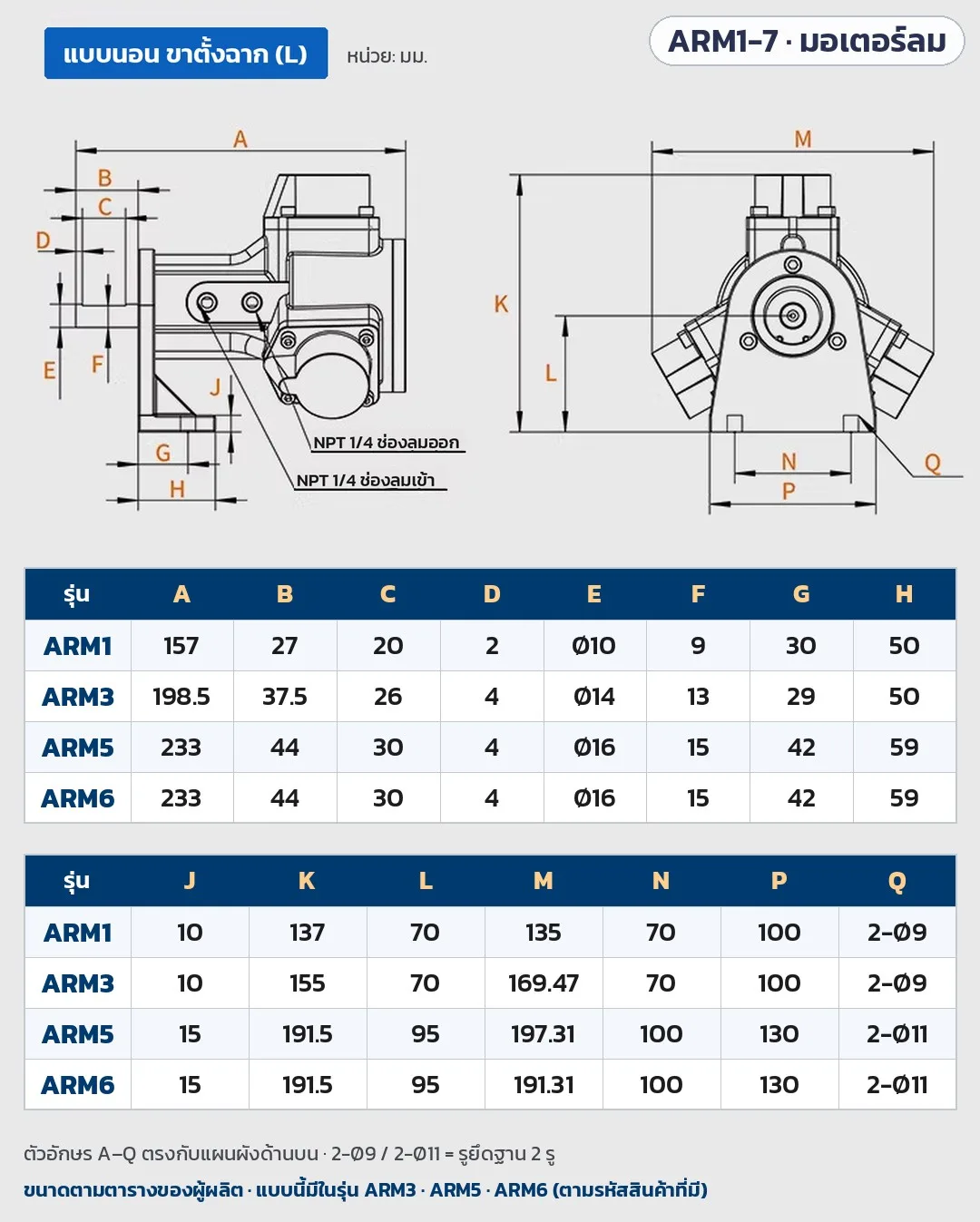

• แบบนอน ขาตั้งฉาก (L) — ขายึดสำหรับติดตั้งแนวนอน · ARM3-L / ARM5-L / ARM6-L

จุดเด่น

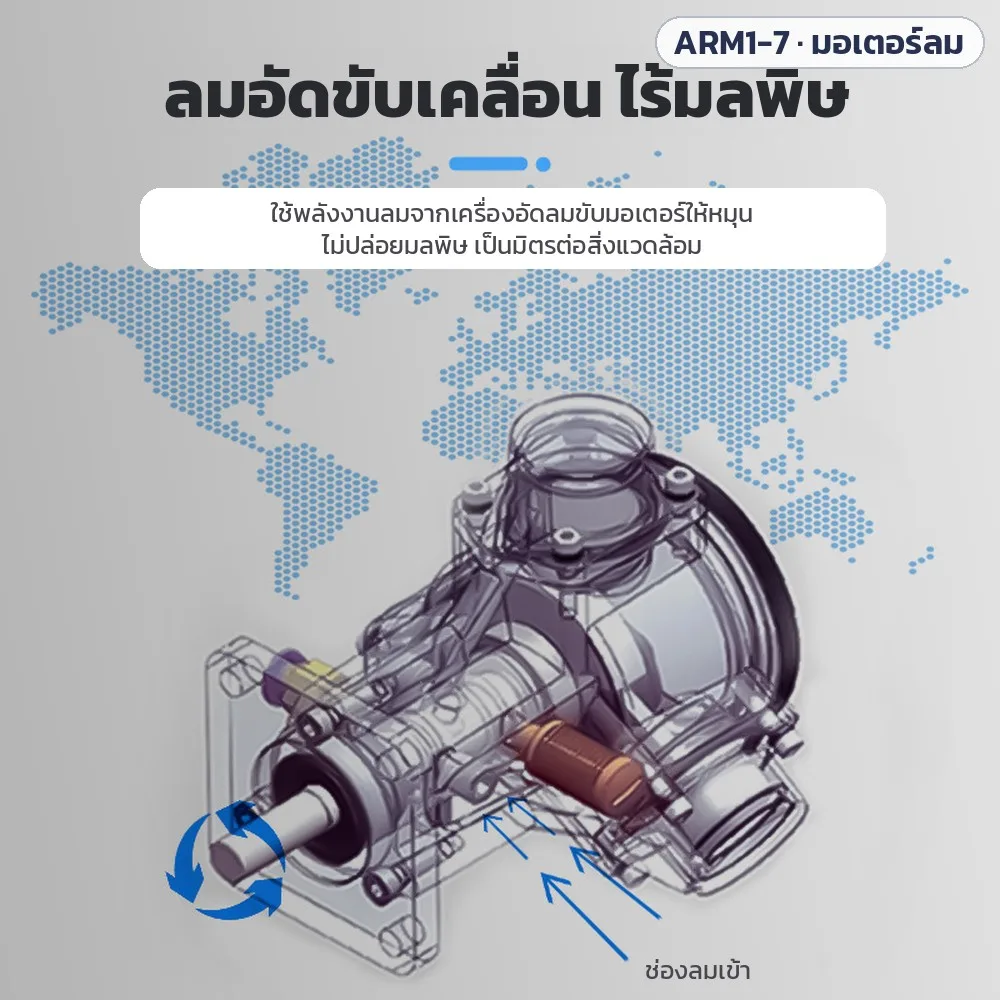

• ขับด้วยลมอัด ไม่ใช้ไฟฟ้า — ใช้ลมอัดเป็นต้นกำลัง เหมาะกับงานที่ไม่ต้องการมอเตอร์ไฟฟ้า
• ผู้ผลิตระบุว่ากันระเบิด — ตามที่ผู้ผลิตระบุ — งานในพื้นที่ที่กฎหมายกำหนดเอกสารเฉพาะ ให้สอบถามฝ่ายขายก่อนใช้
• ปรับรอบไร้ขั้น กลับทิศหมุนได้ — ปรับความเร็วได้ต่อเนื่องด้วยวาล์วปรับลม และกลับทิศการหมุนได้ (ตามผู้ผลิต)
• ตัวเล็ก แรงบิดสูง — ARM1 ถึง ARM7 ตั้งแต่ 0.13 ถึง 1.2 แรงม้า แรงบิด 0.63–28 N·m (ตามตารางผู้ผลิต)

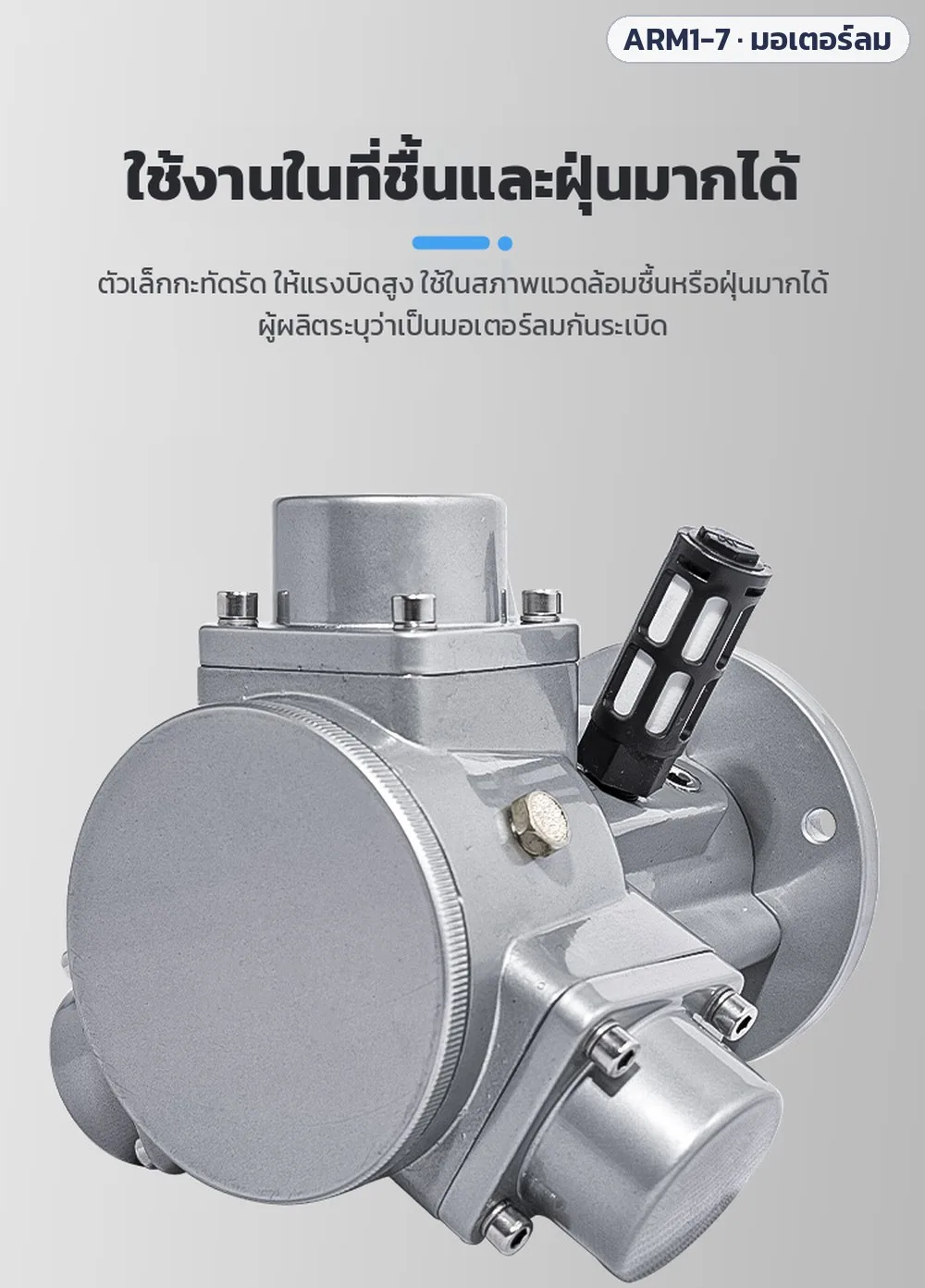

• ใช้ในที่ชื้นและฝุ่นมากได้ — ผู้ผลิตระบุว่าทำงานได้ในสภาพแวดล้อมชื้น อุณหภูมิสูง และฝุ่นมาก
• 4 แบบติดตั้ง — พื้นฐาน หน้าแปลนกลม แบบตั้ง และแบบนอน — เลือกให้ตรงกับโครงเครื่อง

ข้อมูลจำเพาะ
• แบบสินค้า: มอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ขับด้วยลมอัด ไม่ใช้ไฟฟ้า · ปรับรอบได้แบบไร้ขั้น กลับทิศหมุนได้ ผู้ผลิตระบุว่าเป็นรุ่นกันระเบิด · อัตราทด 1:1 (ต่อตรง)

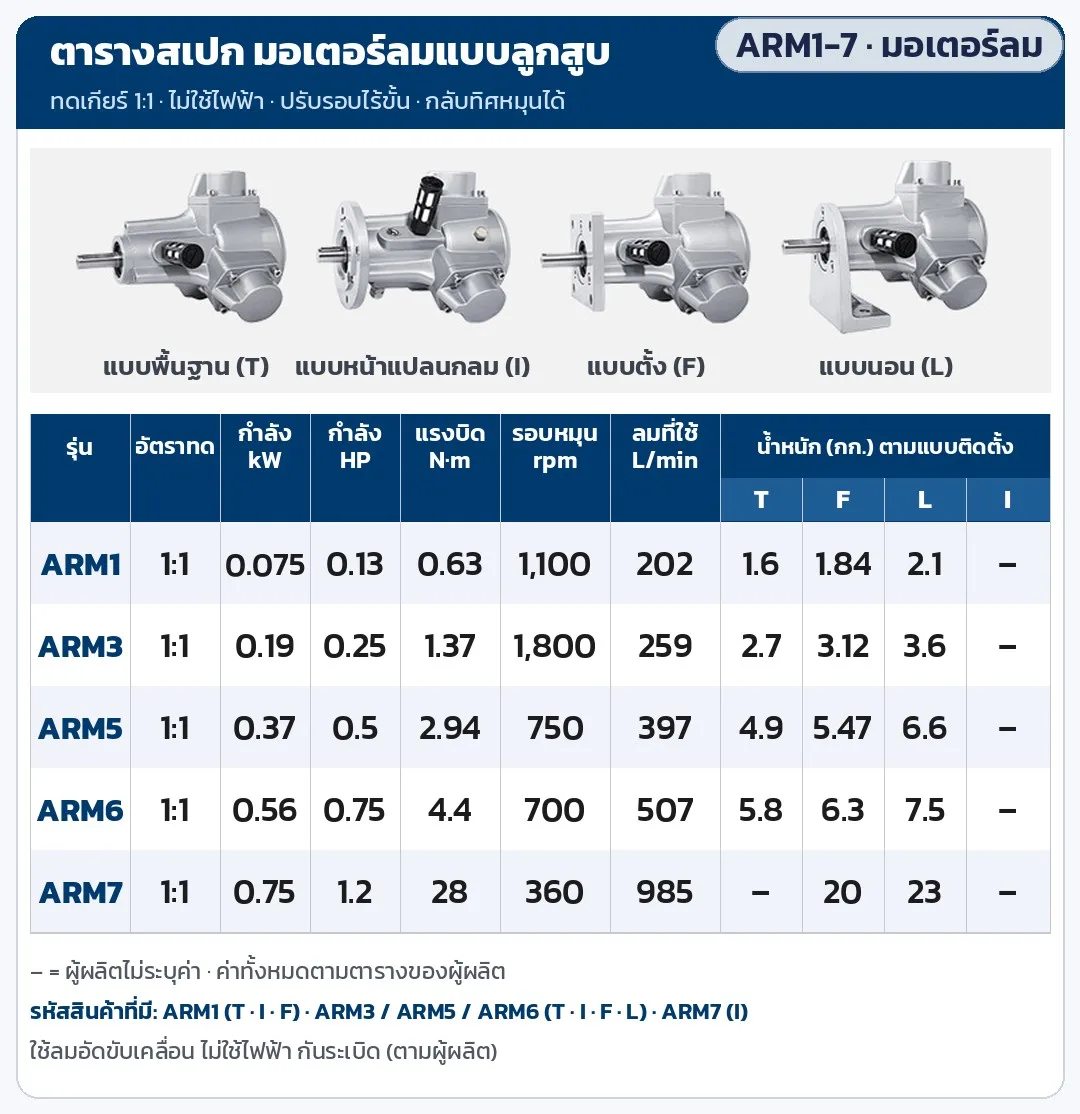

• รุ่นและกำลัง (ตามตารางผู้ผลิต): ARM1: 0.13 แรงม้า (0.075 kW) แรงบิด 0.63 N·m 1,100 รอบ/นาที ใช้ลม 202 ลิตร/นาที · ARM3: 0.25 แรงม้า (0.19 kW) แรงบิด 1.37 N·m 1,800 รอบ/นาที ใช้ลม 259 ลิตร/นาที · ARM5: 0.5 แรงม้า (0.37 kW) แรงบิด 2.94 N·m 750 รอบ/นาที ใช้ลม 397 ลิตร/นาที · ARM6: 0.75 แรงม้า (0.56 kW) แรงบิด 4.4 N·m 700 รอบ/นาที ใช้ลม 507 ลิตร/นาที · ARM7: 1.2 แรงม้า (0.75 kW) แรงบิด 28 N·m 360 รอบ/นาที ใช้ลม 985 ลิตร/นาที
• แบบติดตั้ง 4 แบบ: พื้นฐาน (T) · หน้าแปลนกลม (I) · ตั้ง หน้าแปลนเหลี่ยม (F) · นอน ขาตั้งฉาก (L) — ARM1 มีแบบ T/I/F · ARM3/ARM5/ARM6 มีครบ T/I/F/L · ARM7 มีแบบ I
• รหัสสินค้า: ARM1-T/I/F 34687–34689 · ARM3-T/I/F/L 34690–34693 · ARM5-T/I/F/L 34694–34697 · ARM6-T/I/F/L 34698–34701 · ARM7-I 34702
• ช่องลมเข้า/ออก: NPT 1/4" (ARM1, ARM3, ARM6) · NPT 3/8" (ARM5) · ARM7 ผู้ผลิตไม่ได้ระบุในตาราง
• น้ำหนัก (ตามตารางผู้ผลิต): ARM1 1.6–2.1 กก. · ARM3 2.7–3.6 กก. · ARM5 4.9–6.6 กก. · ARM6 5.8–7.5 กก. · ARM7 20 กก. (แบบ T/F/L ตามตาราง — แบบหน้าแปลนกลม I ผู้ผลิตไม่ได้ระบุน้ำหนัก สอบถามฝ่ายขาย)

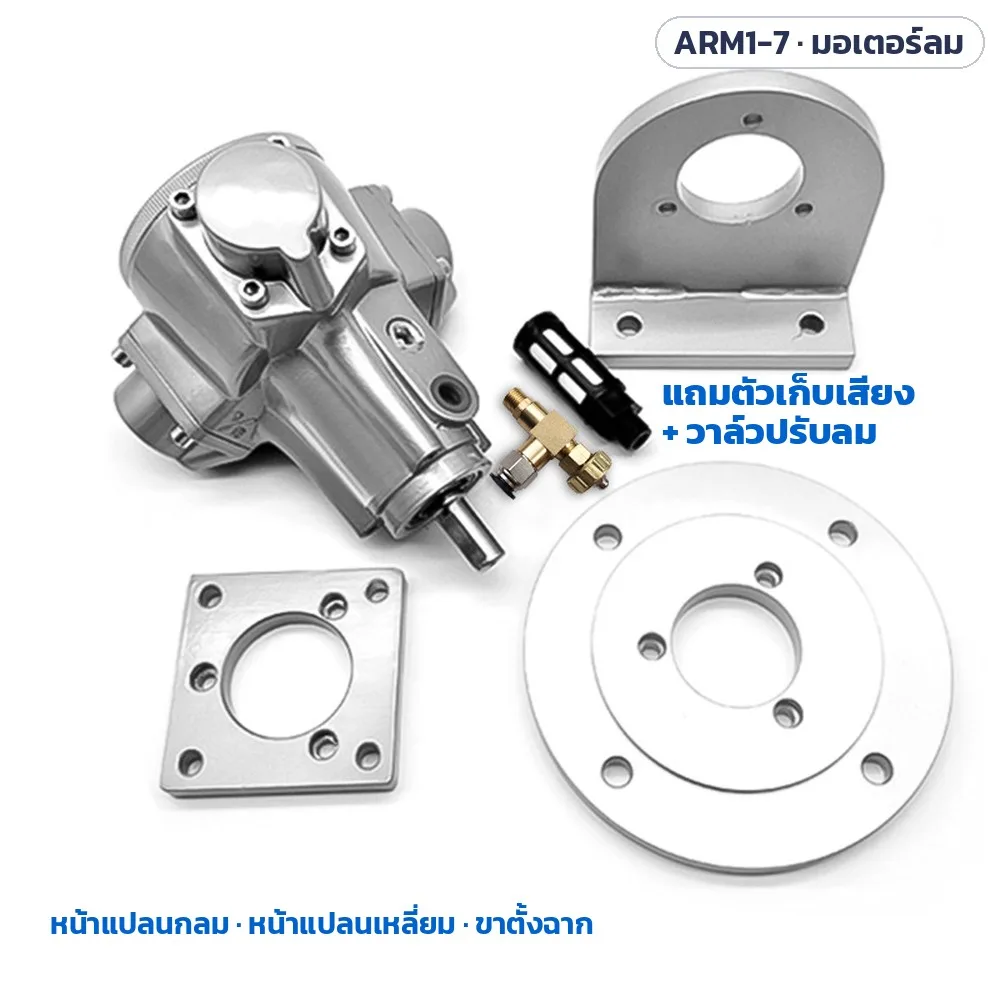

• มาพร้อมสินค้า: ตัวเก็บเสียง (muffler) และวาล์วปรับลม ตามภาพสินค้าของผู้ผลิต
• ต้องเตรียมเอง: ลมอัดสะอาด + ไส้กรองลม + ตัวปรับแรงดัน + ตัวพ่นหมอกน้ำมัน (ผู้ผลิตแนะนำเติมน้ำมันเบอร์ G32) ตามแผนผังติดตั้งในคู่มือ
• คู่มือ: คู่มือภาษาไทย: โครงสร้าง ตารางสเปก 5 รุ่น ขนาดติดตั้ง T/I/F/L แผนผังชุดลม ขั้นตอนติดตั้งและเดินเครื่อง ความปลอดภัย ดูแลรักษา แก้ปัญหา

เหมาะกับงาน

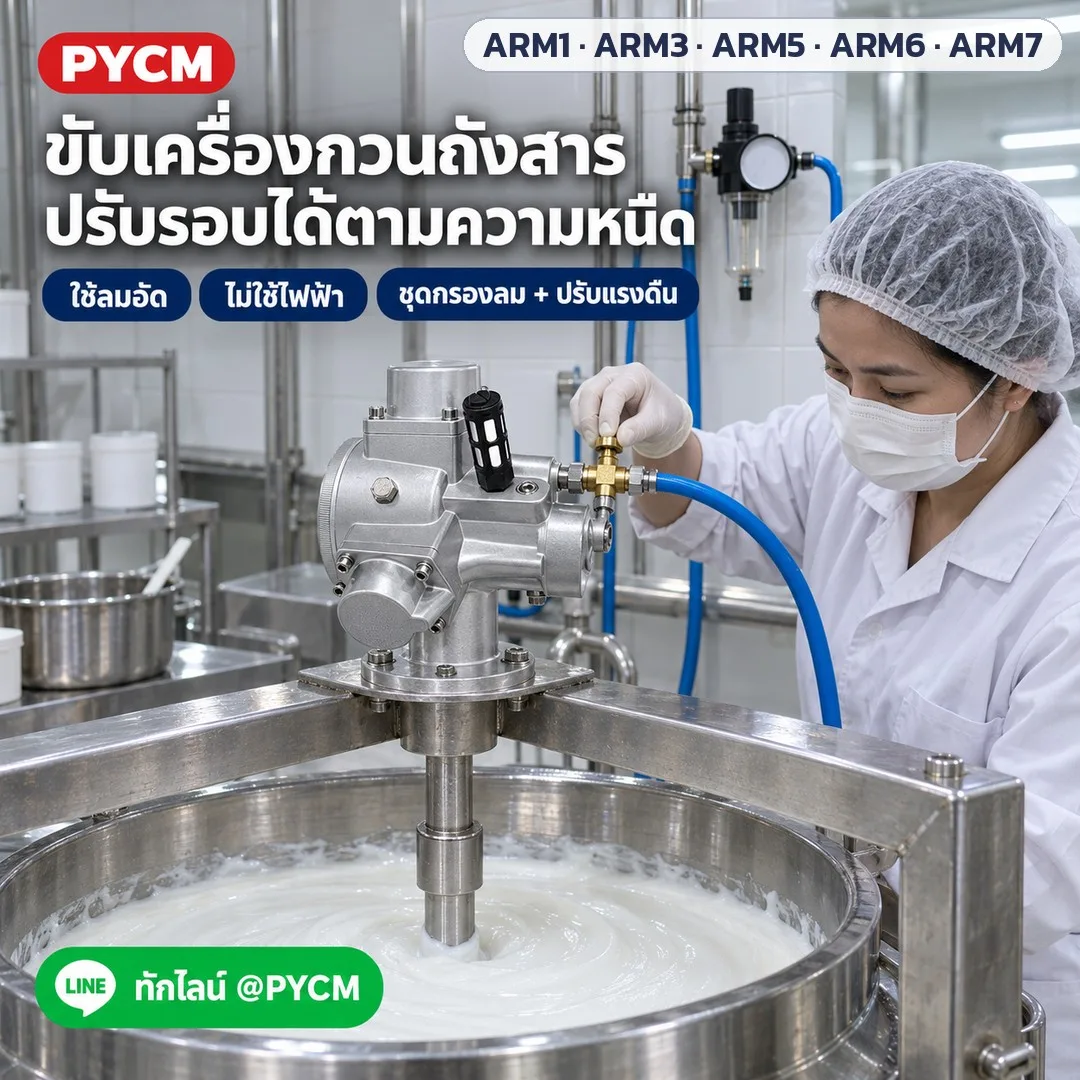

• ขับเครื่องกวนผสมถังสารเคมี สี ตัวทำละลาย เครื่องสำอาง ในงานที่ไม่ต้องการมอเตอร์ไฟฟ้า
• ขับปั๊ม สายพานลำเลียง และเครื่องจักรขนาดเล็กในโรงงาน
• งานเหมือง ขุดเจาะ ต่อเรือ โลหะ เคมี กระดาษ เครื่องสำอาง และชีวเภสัช (ตามที่ผู้ผลิตระบุ)
• งานที่มีความชื้น ความร้อน หรือฝุ่นมาก ที่มอเตอร์ไฟฟ้าทั่วไปอาจไม่เหมาะ (ตามผู้ผลิต)

ขั้นตอนใช้งานทั่วไป 7 ขั้น
1. เลือกรุ่นจากแรงบิดและรอบที่งานต้องการ แล้วเลือกแบบติดตั้ง T / I / F / L ให้ตรงกับโครงเครื่องหรือหน้าแปลนที่มี (ดูตารางขนาดในคู่มือ)
2. ติดตั้งตัวมอเตอร์ให้มั่นคงกับฐานหรือหน้าแปลน เพลาตรงแนวกับภาระที่ขับ ไม่ให้เพลารับแรงด้านข้างเกิน

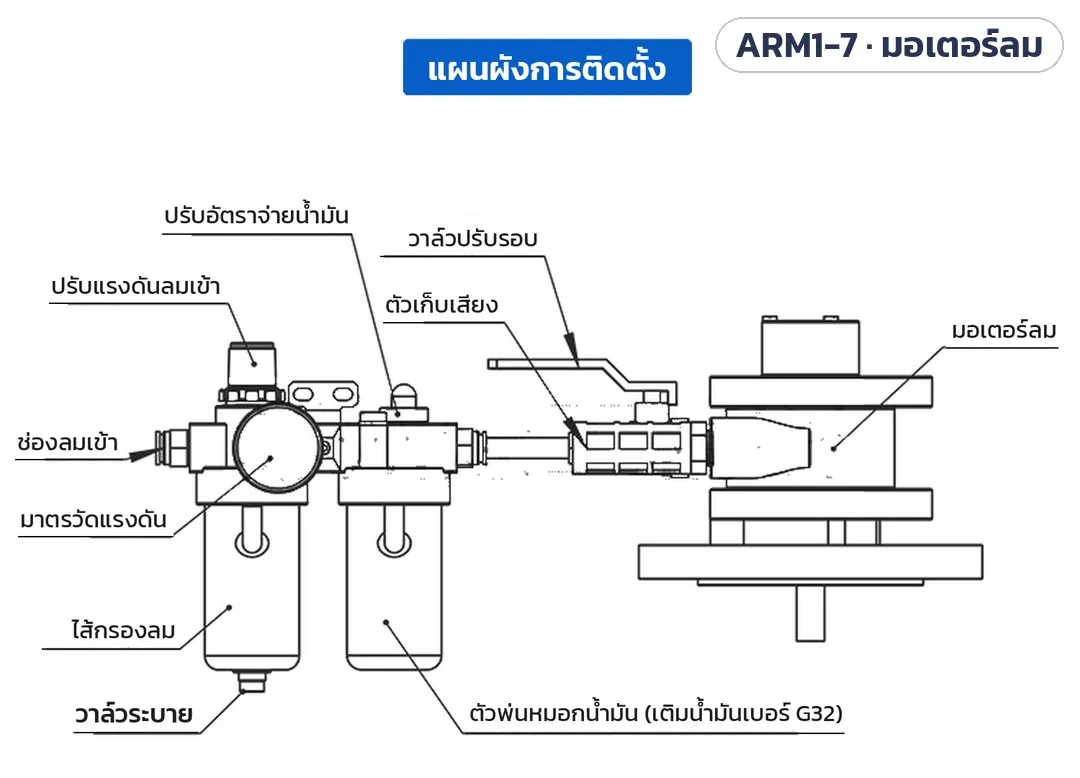

3. ต่อชุดลมตามแผนผังผู้ผลิต: ไส้กรองลม → ตัวปรับแรงดัน (มีมาตรวัด) → ตัวพ่นหมอกน้ำมัน → วาล์วปรับรอบ → ตัวเก็บเสียง → มอเตอร์ลม
4. เติมน้ำมันในตัวพ่นหมอกน้ำมัน (ผู้ผลิตแนะนำเบอร์ G32) และตรวจท่อลมทุกข้อต่อไม่รั่ว
5. เริ่มเปิดวาล์วปรับลมน้อย ๆ ให้มอเตอร์หมุนช้าก่อน แล้วค่อยเพิ่มรอบตามต้องการ
6. ความดันลมที่ใช้ ผู้ผลิตไม่ได้ระบุเป็นตัวเลขอ้างอิง ให้ใช้ความดันที่ปลอดภัยต่อชุดลมและสอบถามฝ่ายขายเมื่อต้องการค่าที่แน่นอน
7. หลังเลิกงานปิดลม ระบายลมค้างในท่อ แล้วเช็ดทำความสะอาดตัวเรือน

ข้อควรระวัง
• ใช้ลมอัดสะอาดและแห้ง ผ่านชุดกรองและปรับแรงดันทุกครั้ง
• ห้ามใช้แรงดันลมเกินที่ชุดลมและผู้ผลิตกำหนด
• ยึดตัวเรือนและหน้าแปลนให้แน่น ห้ามให้เพลารับแรงกระแทกหรือแรงด้านข้างเกิน
• ห้ามจับเพลาหรือชิ้นส่วนหมุนขณะเปิดลม ปิดลมและระบายลมค้างก่อนถอดหรือซ่อม
• ติดตั้งตัวเก็บเสียงที่ช่องลมออกเสมอ และสวมอุปกรณ์ป้องกันตามหน้างาน
• งานในพื้นที่เสี่ยงระเบิดที่กฎหมายกำหนดเอกสารเฉพาะ ให้สอบถามฝ่ายขายและตรวจเอกสารก่อนใช้งานจริง

การดูแลรักษา
• เติมน้ำมันในตัวพ่นหมอกน้ำมันให้พอเสมอ และถ่ายน้ำจากไส้กรองลมสม่ำเสมอ (คำแนะนำทั่วไป)
• ตรวจข้อต่อลมและตัวเก็บเสียง ไม่ให้อุดตันหรือรั่ว เช็ดตัวเรือนให้สะอาด
• เก็บในที่แห้ง ปิดช่องลมเข้า-ออกกันฝุ่น หากไม่ใช้นานหยอดน้ำมันก่อนเก็บ (คำแนะนำทั่วไป)

คำถามที่พบบ่อย
ถาม: ARM1 ARM3 ARM5 ARM6 ARM7 ต่างกันอย่างไร
ตอบ: ต่างที่กำลัง แรงบิด และรอบ (ตามตารางผู้ผลิต): ARM1: 0.13 แรงม้า (0.075 kW) แรงบิด 0.63 N·m 1,100 รอบ/นาที ใช้ลม 202 ลิตร/นาที · ARM3: 0.25 แรงม้า (0.19 kW) แรงบิด 1.37 N·m 1,800 รอบ/นาที ใช้ลม 259 ลิตร/นาที · ARM5: 0.5 แรงม้า (0.37 kW) แรงบิด 2.94 N·m 750 รอบ/นาที ใช้ลม 397 ลิตร/นาที · ARM6: 0.75 แรงม้า (0.56 kW) แรงบิด 4.4 N·m 700 รอบ/นาที ใช้ลม 507 ลิตร/นาที · ARM7: 1.2 แรงม้า (0.75 kW) แรงบิด 28 N·m 360 รอบ/นาที ใช้ลม 985 ลิตร/นาที

ถาม: มีแบบติดตั้งอะไรบ้าง
ตอบ: พื้นฐาน (T) · หน้าแปลนกลม (I) · ตั้ง หน้าแปลนเหลี่ยม (F) · นอน ขาตั้งฉาก (L) — ARM1 ไม่มีแบบนอน (L) และ ARM7 มีเฉพาะแบบหน้าแปลนกลม (I) ตามรายการที่มี

ถาม: มอเตอร์ลมใช้ทำอะไร
ตอบ: เป็นต้นกำลังขับเพลา เช่น เครื่องกวนผสม ปั๊ม สายพาน ในงานที่ไม่ต้องการมอเตอร์ไฟฟ้า ปรับรอบได้ไร้ขั้นและกลับทิศหมุนได้ (ตามผู้ผลิต)

ถาม: ต้องมีอุปกรณ์อะไรเพิ่ม
ตอบ: ต้องมีลมอัด และชุดเตรียมลม: ไส้กรองลม ตัวปรับแรงดัน และตัวพ่นหมอกน้ำมัน (ผู้ผลิตแนะนำเติมน้ำมันเบอร์ G32) — สินค้ามาพร้อมตัวเก็บเสียงและวาล์วปรับลมตามภาพ ไม่รวมคอมเพรสเซอร์และท่อลม

ถาม: ใช้ลมความดันเท่าไร
ตอบ: ผู้ผลิตไม่ได้ระบุความดันลมอ้างอิงของค่ารอบ แรงบิด และปริมาณลมในตาราง — สอบถามฝ่ายขายพร้อมแจ้งงานที่จะใช้

ถาม: กันระเบิดหรือไม่
ตอบ: ผู้ผลิตระบุว่าเป็นรุ่นกันระเบิด แต่เรายังไม่ได้ยืนยันเอกสารฉบับล่าสุด หากใช้ในพื้นที่ที่กฎหมายกำหนดเอกสารเฉพาะ ให้สอบถามฝ่ายขายและตรวจเอกสารก่อนใช้งานจริง

ถาม: ปรับรอบและกลับทิศหมุนได้ไหม
ตอบ: ได้ ตามที่ผู้ผลิตระบุ ปรับรอบได้ไร้ขั้นและกลับทิศหมุนได้ ผ่านวาล์วปรับลม ดูขั้นตอนในคู่มือ

ถาม: เลือกรุ่นอย่างไร
ตอบ: คำแนะนำทั่วไป: ดูแรงบิด (N·m) และรอบ (รอบ/นาที) ที่งานต้องการ แล้วเทียบกับตารางสเปกของแต่ละรุ่น เผื่อกำลังไว้เล็กน้อย — ถ้าไม่แน่ใจให้แจ้งฝ่ายขายพร้อมรายละเอียดงาน

ถาม: ใช้ขับเครื่องกวนได้ไหม
ตอบ: ได้ ใช้เป็นต้นกำลังขับเพลาของเครื่องกวน ต้องมีชุดยึดและใบกวนเอง สินค้านี้ไม่รวมใบกวนหรือเครื่องกวน

ถาม: ขนาดติดตั้งและขนาดเพลา

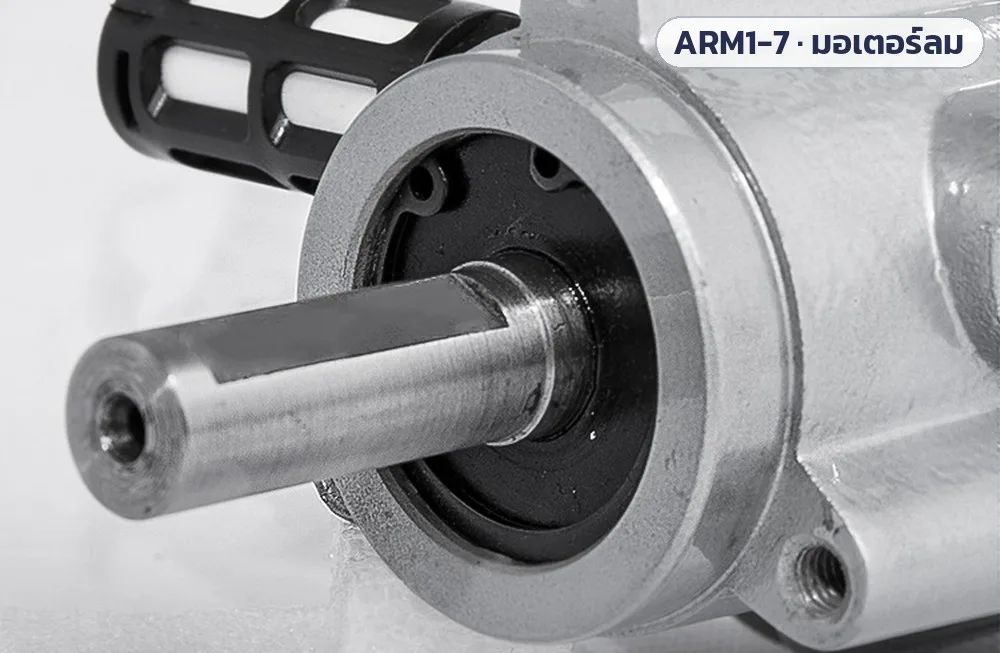

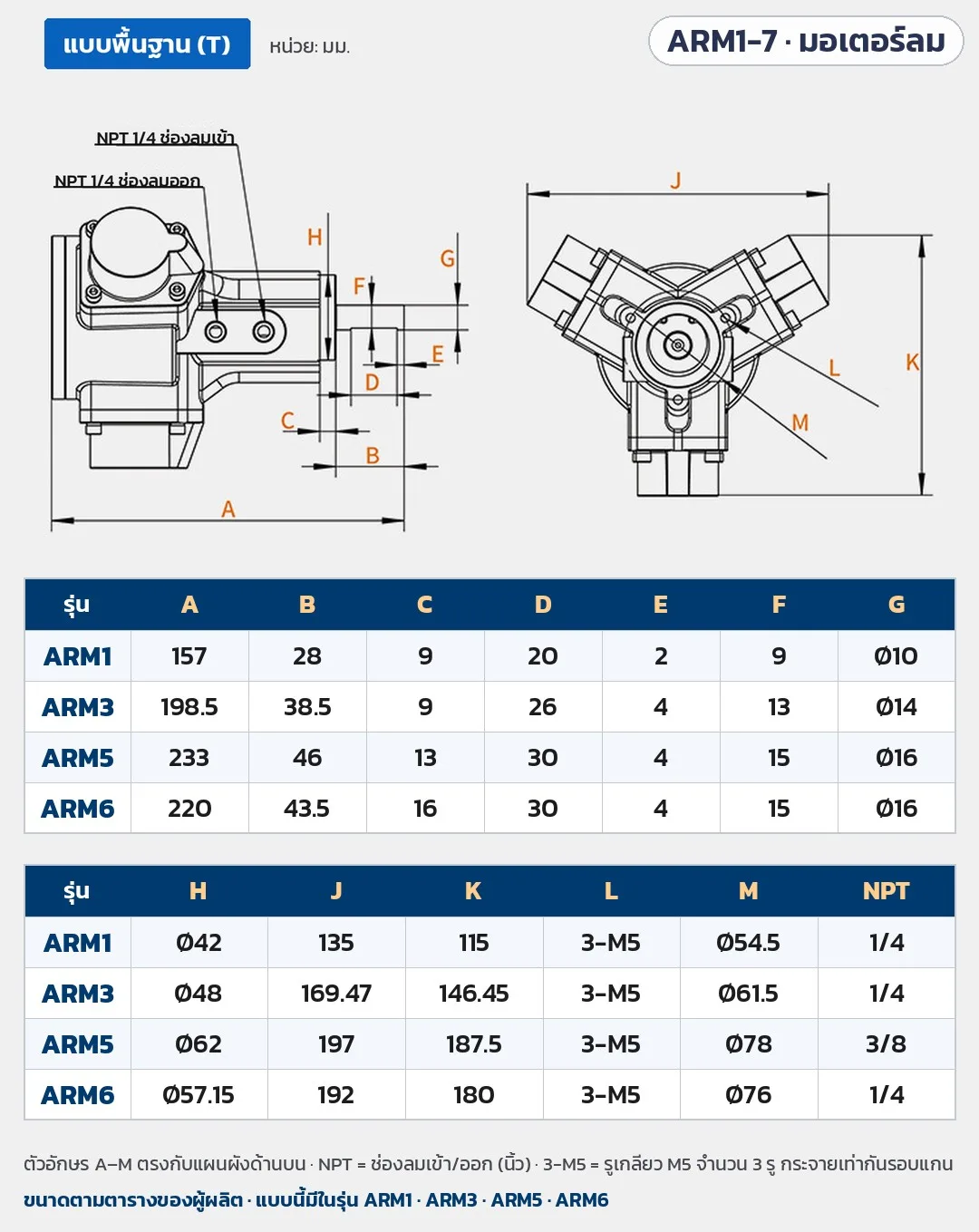

ตอบ: มีตารางขนาดติดตั้งแบบ T / I / F / L ในคู่มือและภาพสินค้า เพลา ARM1 Ø10 มม. · ARM3 Ø14 มม. · ARM5 และ ARM6 Ø16 มม. (แบบ T/F/L ตามภาพผู้ผลิต)

ถาม: มีคู่มือภาษาไทยไหม
ตอบ: มี ครอบทั้ง 16 รหัส: โครงสร้าง ตารางสเปก ขนาดติดตั้ง แผนผังชุดลม ติดตั้งและเดินเครื่อง ความปลอดภัย ดูแลรักษา แก้ปัญหา

ถาม: รวมตัวเก็บเสียงและวาล์วหรือไม่
ตอบ: ผู้ผลิตระบุให้ตัวเก็บเสียง (muffler) และวาล์วปรับลมมาพร้อมตามภาพสินค้า

ภาพที่มีป้าย "ภาพจำลอง" เป็นภาพจำลองการใช้งาน · ภาพการ์ดรายรหัสแสดงแบบติดตั้งของแต่ละรหัส
