ถ้วยวัดความหนืดแบบจุ่ม ZAHN Cup เบอร์ 1–5 สแตนเลส 44 มล. สำหรับสี หมึกพิมพ์ แลคเกอร์ ตามวิธีทดสอบ ASTM D4212 (แยกเบอร์ / ชุด 5 เบอร์ / นาฬิกาจับเวลา)
รหัสสินค้า ZAHN-SERIES · หน่วย ชิ้น
- กดปุ่ม LINE ระบบพิมพ์ชื่อสินค้าให้อัตโนมัติ
- ทีมงานแจ้งราคา ค่าส่ง และสต็อกล่าสุดให้ในแชท
- ให้คำปรึกษาเชิงเทคนิคเกี่ยวกับผลิตภัณฑ์โดยทีมงานมืออาชีพ
ตารางรุ่น / ขนาด (7 แบบ)
รายละเอียดสินค้า

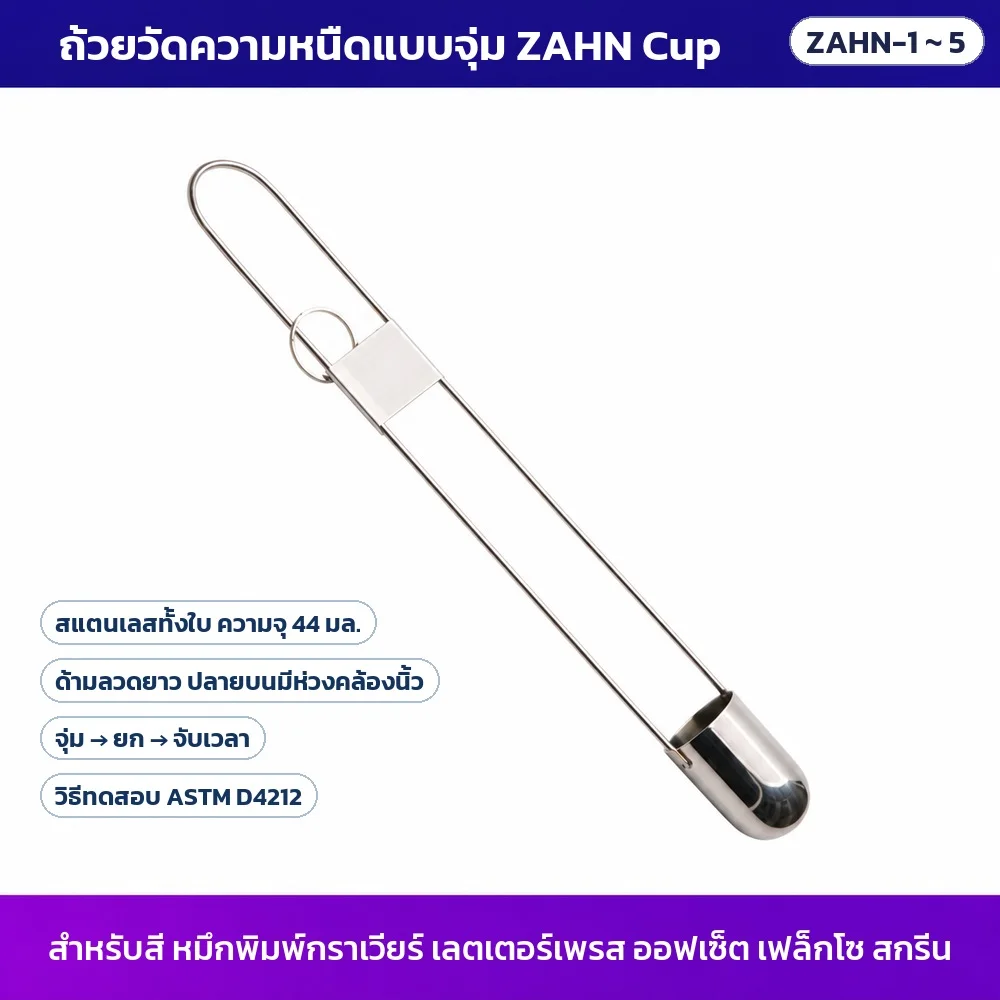

ถ้วยวัดความหนืดแบบจุ่ม ZAHN Cup เบอร์ 1–5 สแตนเลส 44 มล. สำหรับสี หมึกพิมพ์ แลคเกอร์ ตามวิธีทดสอบ ASTM D4212 (แยกเบอร์ / ชุด 5 เบอร์ / นาฬิกาจับเวลา) — ถ้วยสแตนเลสความจุ 44 มล. มีรูเจาะเล็กตรงกลางก้นถ้วย ด้ามลวดสแตนเลสยาวปลายบนเป็นห่วงคล้องนิ้ว ใช้จุ่มลงในถังสี ถาดหมึก หรือบีกเกอร์ ยกขึ้นตรง ๆ แล้วจับเวลาจนสายของเหลวขาด เวลาที่ได้แปลงเป็นค่าความหนืดได้ทันที
ZAHN Cup เป็นถ้วยแบบจุ่มมือถือ (dip cup) ตามวิธีทดสอบ ASTM D4212 ใช้กับของเหลวแบบนิวตันหรือใกล้นิวตัน เช่น สี แลคเกอร์ วานิช หมึกพิมพ์ ไม่ต้องใช้ไฟฟ้า ไม่ต้องตั้งเครื่อง
สั่งซื้อขั้นต่ำ 1 ชิ้น (เลือกเบอร์เดียวได้) · สอบถามราคา / เลือกเบอร์ / สั่งซื้อ LINE @PYCM โทร 02-114-7416 ต่อ 2
จุดเด่น
- รู้ค่าความหนืดหน้างาน: จุ่ม-ยก-จับเวลา ไม่ต้องใช้ไฟฟ้า ไม่ต้องตั้งเครื่อง ใช้ข้างถังสีหรือถาดหมึกได้ทันที
- 5 เบอร์ ครอบคลุม 5–1800 cSt: ตั้งแต่ทินเนอร์ใส ๆ ไปจนถึงสีข้น เรซิน เลือกเบอร์ที่ไหลหมดใน 20–80 วินาที
- แปลงเป็นตัวเลขได้: มีค่า K และ c ของแต่ละเบอร์ คำนวณ V = K × (t − c) เป็น cSt ได้ทันที เทียบค่ากันได้ทุกล็อต
- สแตนเลสทั้งใบ: ล้างด้วยตัวทำละลายได้ ไม่เป็นสนิม ด้ามลวดยาวมีห่วงคล้องนิ้ว ยกถ้วยได้ตรงและนิ่ง
- เหมาะงานควบคุมคุณภาพ: โรงงานสี ไลน์พ่นเคลือบ โรงพิมพ์กราเวียร์ เฟล็กโซ ออฟเซ็ต สกรีน ใช้เช็คความหนืดก่อนพ่นหรือพิมพ์
- ซื้อแยกเบอร์ได้: ใช้ช่วงไหนบ่อยซื้อเบอร์นั้น หรือเลือกชุดครบ 5 เบอร์ และนาฬิกาจับเวลาคู่กัน
สเปกสินค้า
หัวข้อ | รายละเอียด |
|---|---|
แบบสินค้า | ถ้วยวัดความหนืดแบบจุ่ม (dip cup) ZAHN Cup — จุ่มลงในของเหลว ยกขึ้นตรง ๆ แล้วจับเวลาจนสายของเหลวขาด |

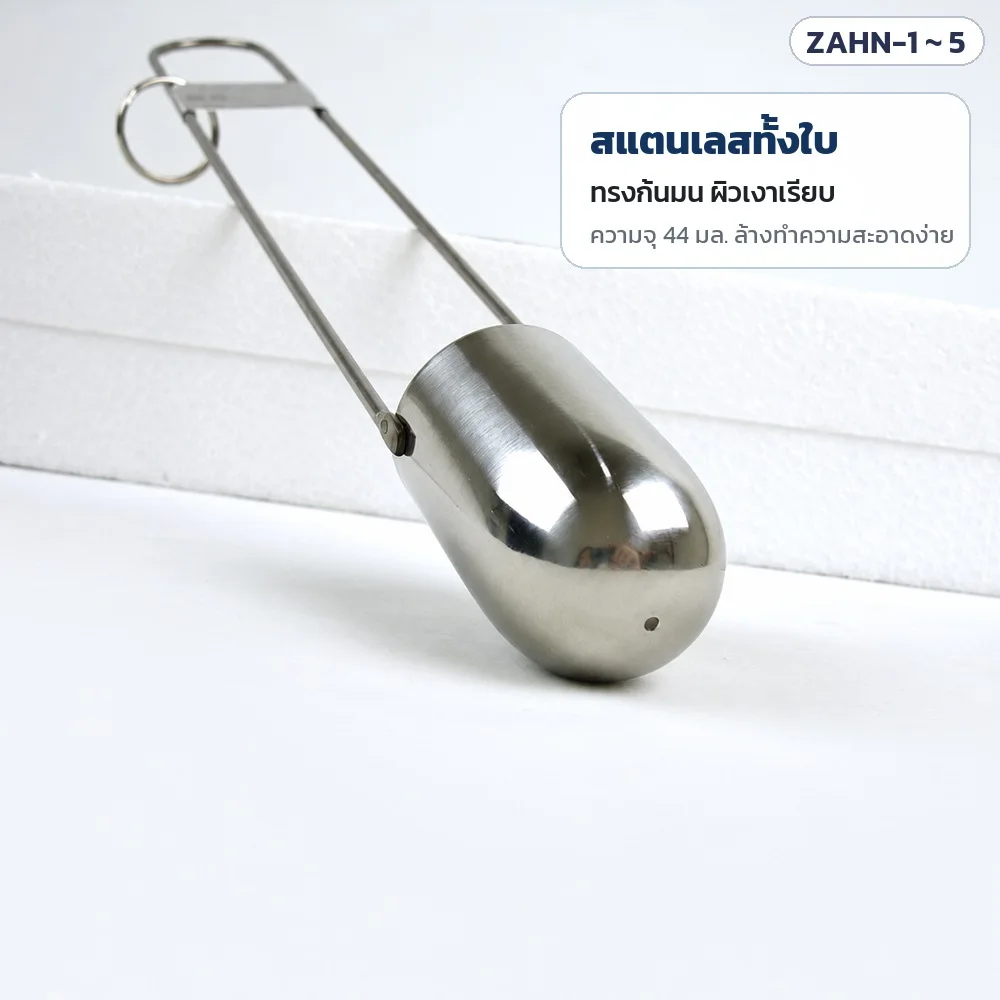

วัสดุ / ความจุ | สแตนเลสทั้งใบ (ถ้วย + ด้ามลวดยาวมีห่วงคล้องนิ้ว) · ความจุถ้วย 44 มล. |
วิธีทดสอบ | ASTM D4212 สำหรับของเหลวแบบนิวตันหรือใกล้นิวตัน |
เบอร์ 1 (ZAHN-1) | รูเจาะ Ø2.0 มม. · วัดได้ 5–60 cSt · K 1.1 / c 29 |
เบอร์ 2 (ZAHN-2) | รูเจาะ Ø2.74 มม. · วัดได้ 20–250 cSt · K 3.5 / c 14 |
เบอร์ 3 (ZAHN-3) | รูเจาะ Ø3.76 มม. · วัดได้ 100–800 cSt · K 11.7 / c 7.5 |
เบอร์ 4 (ZAHN-4) | รูเจาะ Ø4.26 มม. · วัดได้ 200–1200 cSt · K 14.8 / c 5 |
เบอร์ 5 (ZAHN-5) | รูเจาะ Ø5.28 มม. · วัดได้ 400–1800 cSt · K 23 / c 0 |
การคำนวณ | ความหนืดจลน์ V (cSt) = K × (t − c) · t = เวลาไหลเป็นวินาที · เวลาที่เหมาะ 20–80 วินาที |
อุณหภูมิทดสอบ | 23 ± 0.5 °C (หรืออุณหภูมิที่ตกลงกัน) · ค่าตัวคูณ 0.95–1.05 ที่ 25 ± 0.2 °C |
ตัวเลือก | แยกเบอร์ ZAHN-1 ถึง ZAHN-5 · ชุดครบ 5 เบอร์ ZAHN-SET5 · นาฬิกาจับเวลา ZAHN-SW |
การสั่งซื้อ | สั่งซื้อขั้นต่ำ 1 ชิ้น (เลือกเบอร์เดียวได้) |

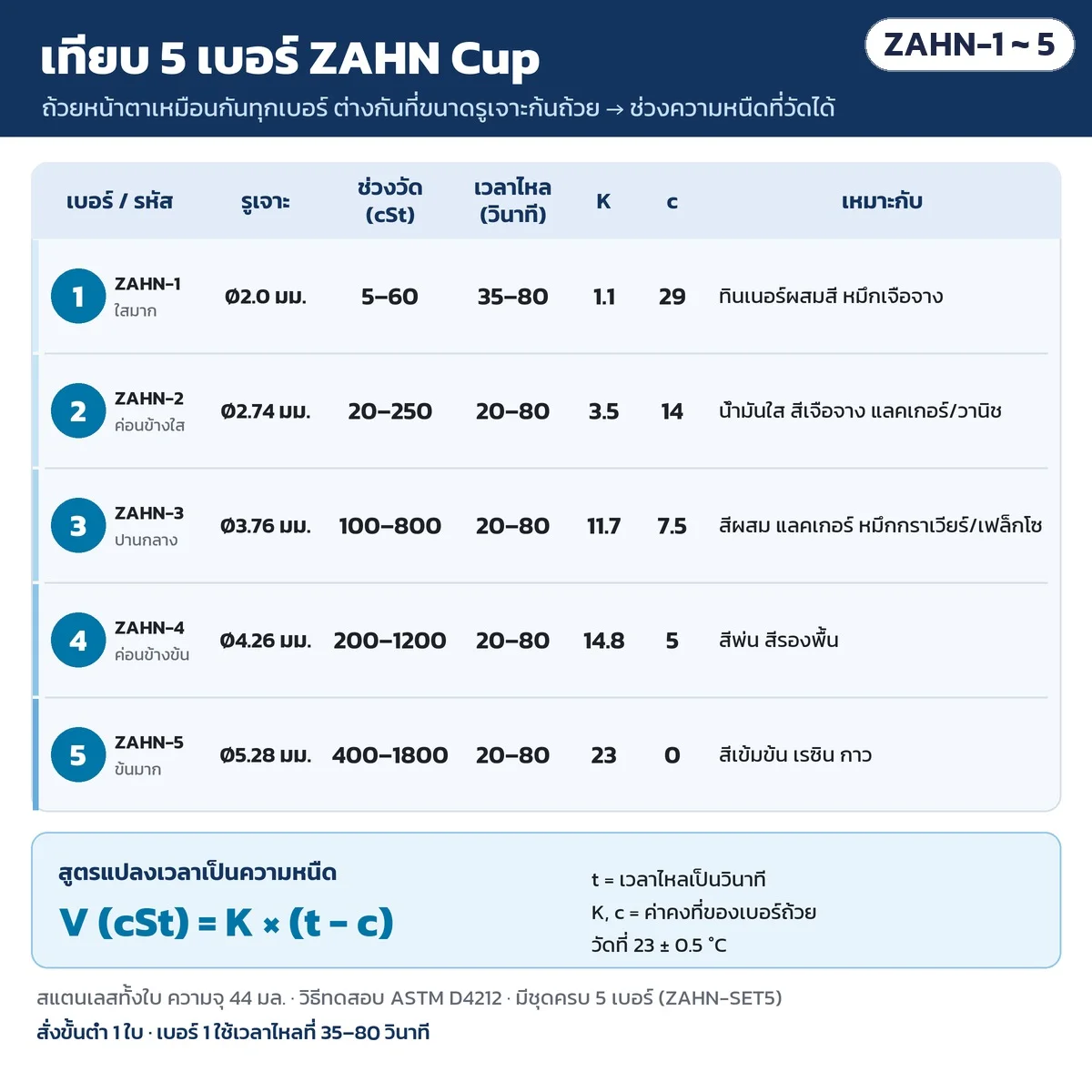

ตาราง 5 เบอร์
เบอร์ / รหัสสินค้า | รูเจาะ · ช่วงวัด · เวลาไหล | K / c · เหมาะกับ |
|---|---|---|

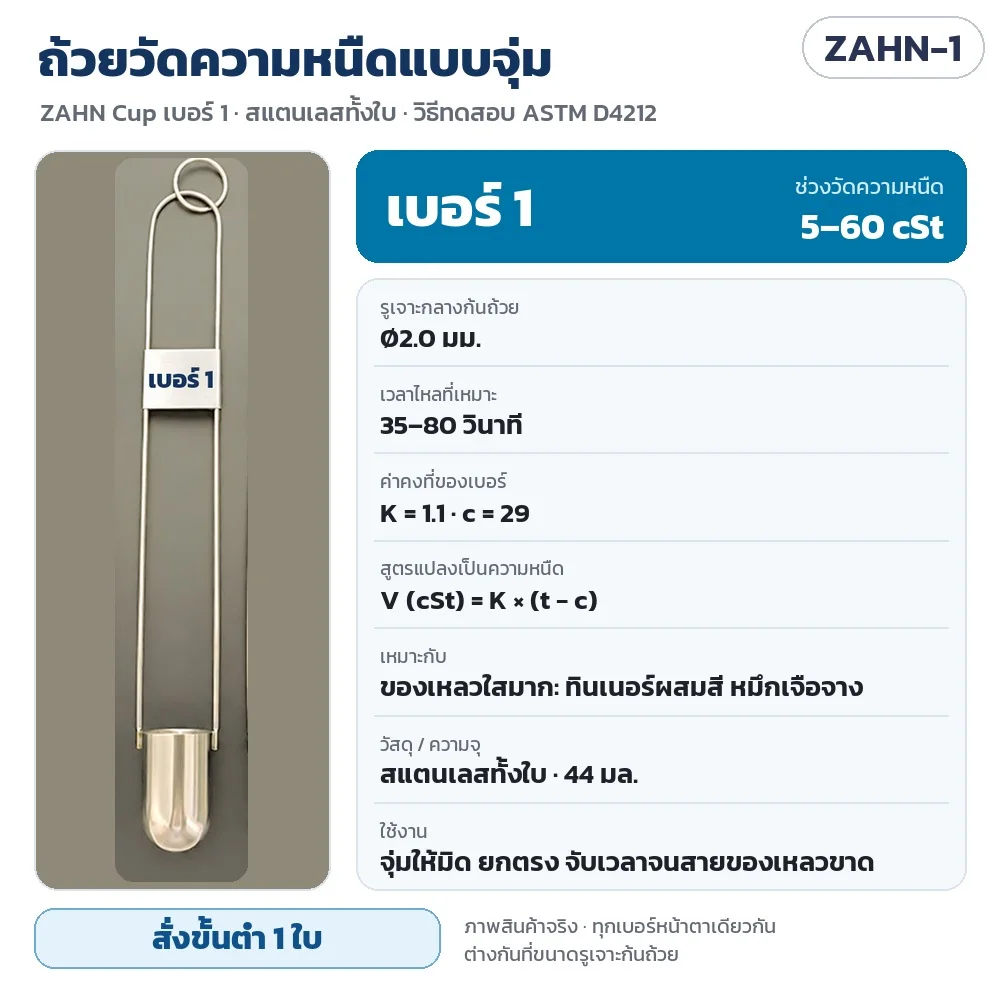

เบอร์ 1 · ZAHN-1 (35753) | Ø2.0 มม. · 5–60 cSt · 35–80 วินาที | K 1.1 / c 29 · ของเหลวใสมาก เช่น ทินเนอร์ผสมสี หมึกพิมพ์เจือจาง |

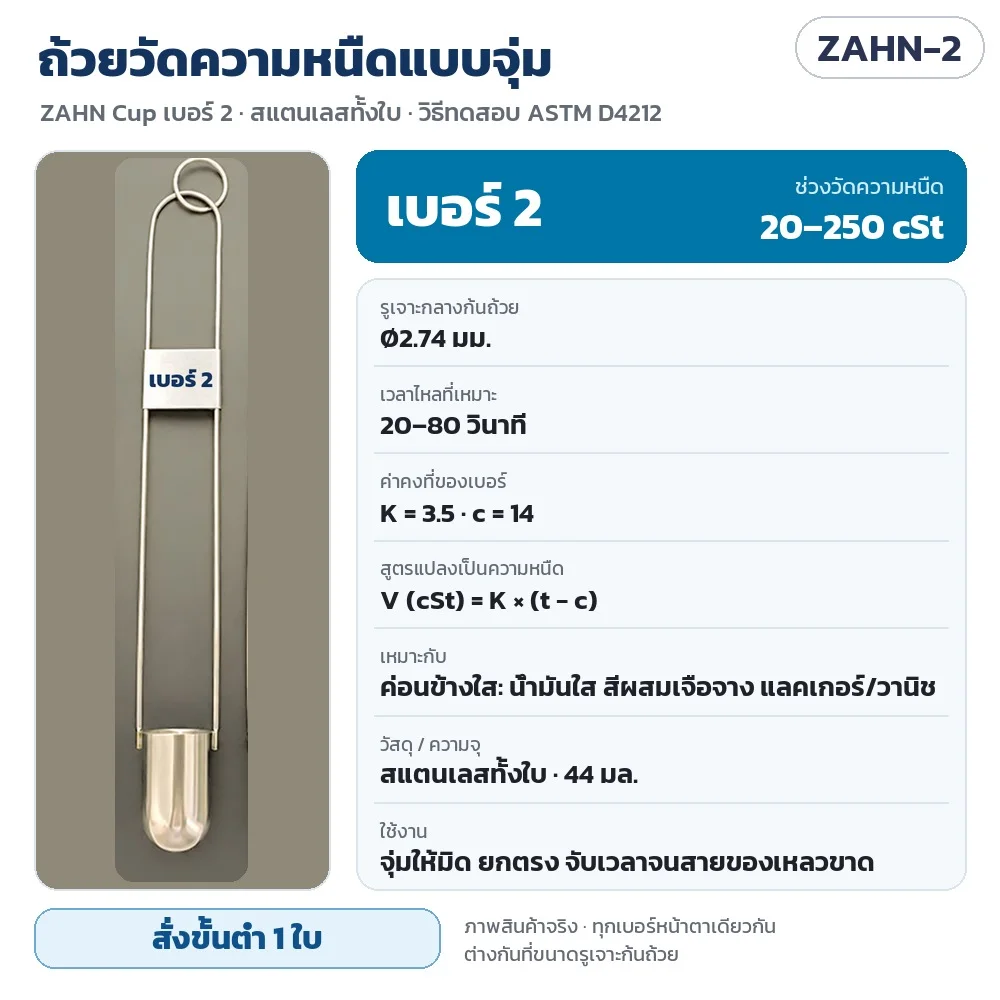

เบอร์ 2 · ZAHN-2 (35754) | Ø2.74 มม. · 20–250 cSt · 20–80 วินาที | K 3.5 / c 14 · ของเหลวค่อนข้างใส เช่น น้ำมันใส สีผสมเจือจาง แลคเกอร์/วานิช |

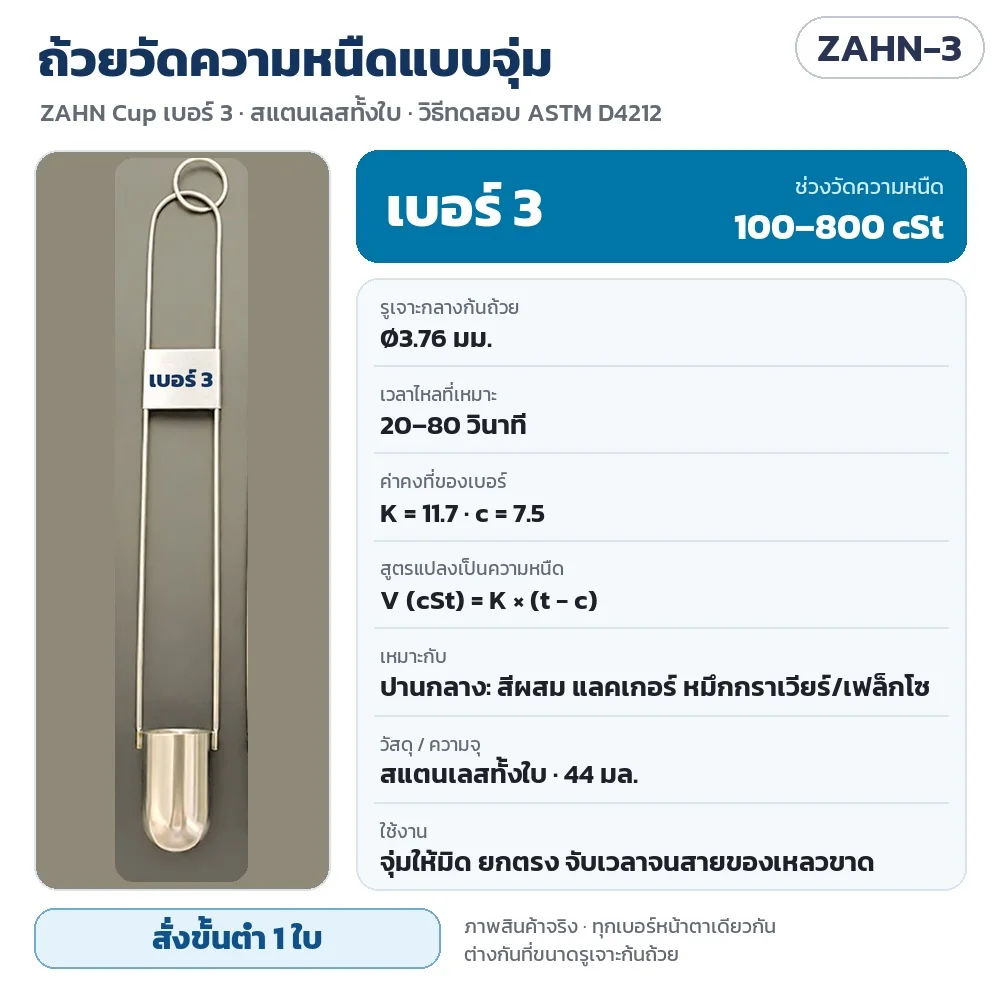

เบอร์ 3 · ZAHN-3 (35755) | Ø3.76 มม. · 100–800 cSt · 20–80 วินาที | K 11.7 / c 7.5 · ความหนืดปานกลาง เช่น สีผสม แลคเกอร์/วานิช หมึกกราเวียร์/เฟล็กโซ |

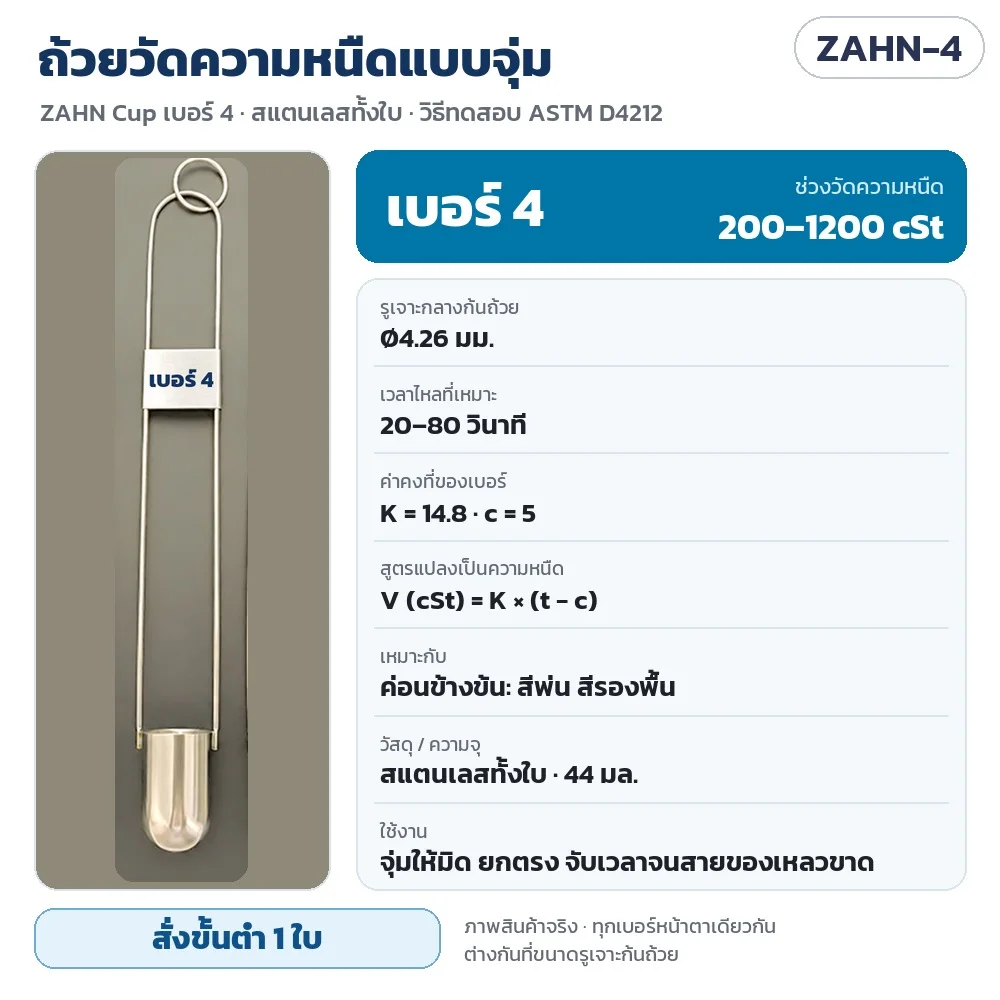

เบอร์ 4 · ZAHN-4 (35756) | Ø4.26 มม. · 200–1200 cSt · 20–80 วินาที | K 14.8 / c 5 · ของเหลวค่อนข้างข้น เช่น สีพ่น สีรองพื้น |

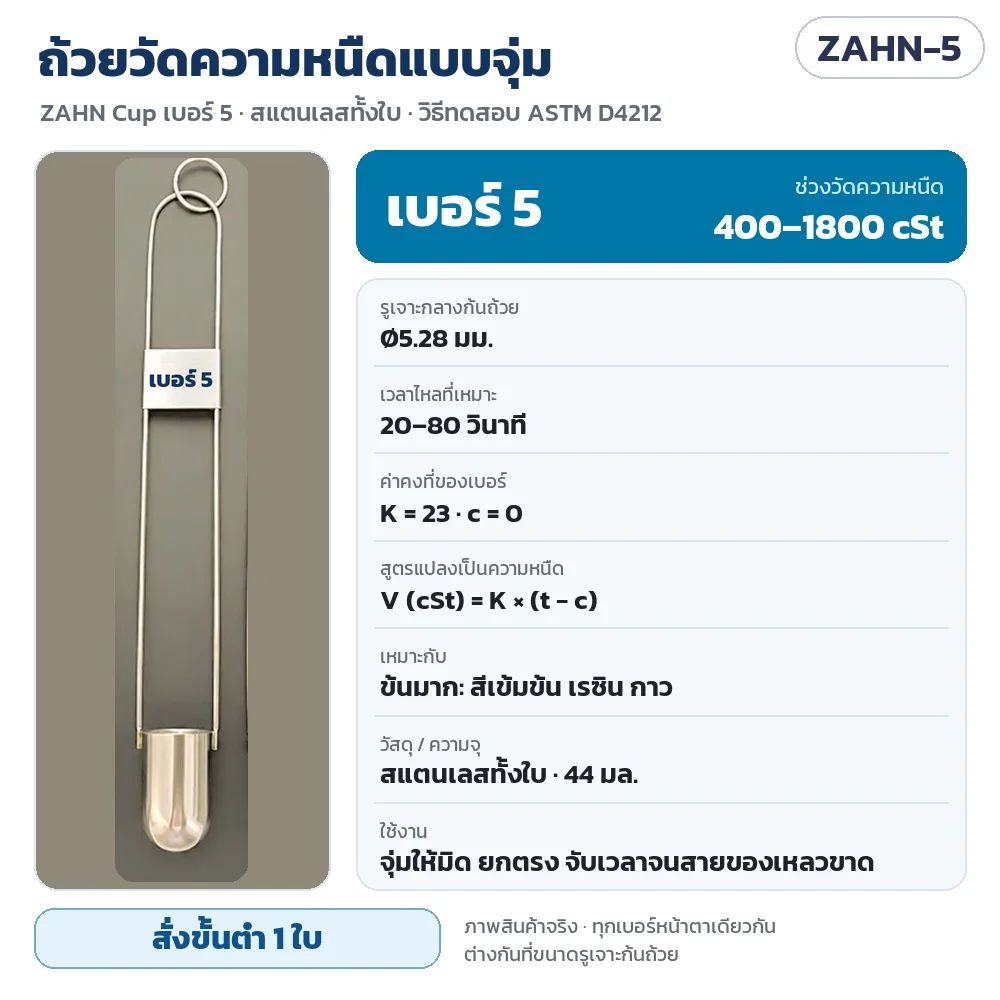

เบอร์ 5 · ZAHN-5 (35757) | Ø5.28 มม. · 400–1800 cSt · 20–80 วินาที | K 23 / c 0 · ของเหลวข้นมาก เช่น สีเข้มข้น เรซิน กาว |

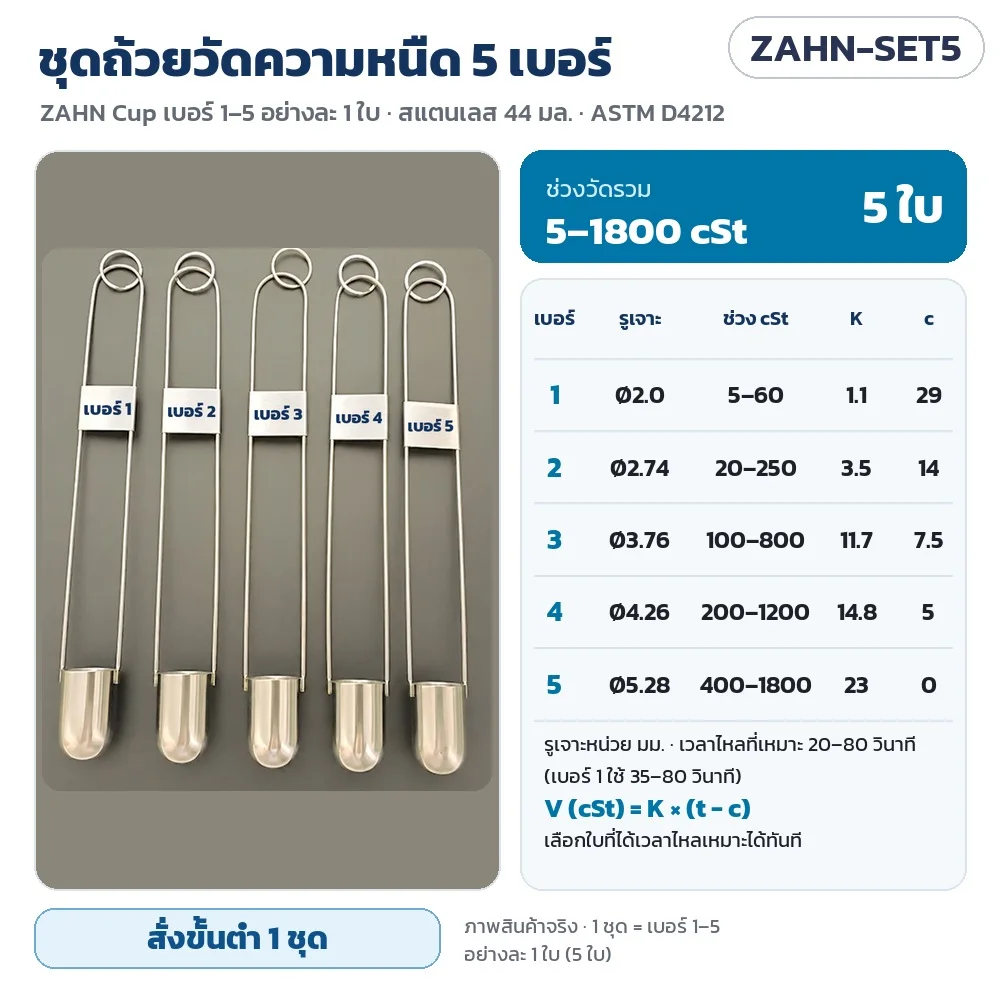

ชุดครบ 5 เบอร์ · ZAHN-SET5 (35758) | เบอร์ 1–5 อย่างละ 1 ใบ · 5–1800 cSt | ใช้วัดของเหลวหลายแบบ ตั้งแต่ใสมากถึงข้นมาก |
นาฬิกาจับเวลา · ZAHN-SW (35759) | นาฬิกาจับเวลาแบบดิจิทัล | ใช้จับเวลาการไหลเป็นวินาที · รุ่น/สเปกสอบถามฝ่ายขาย |

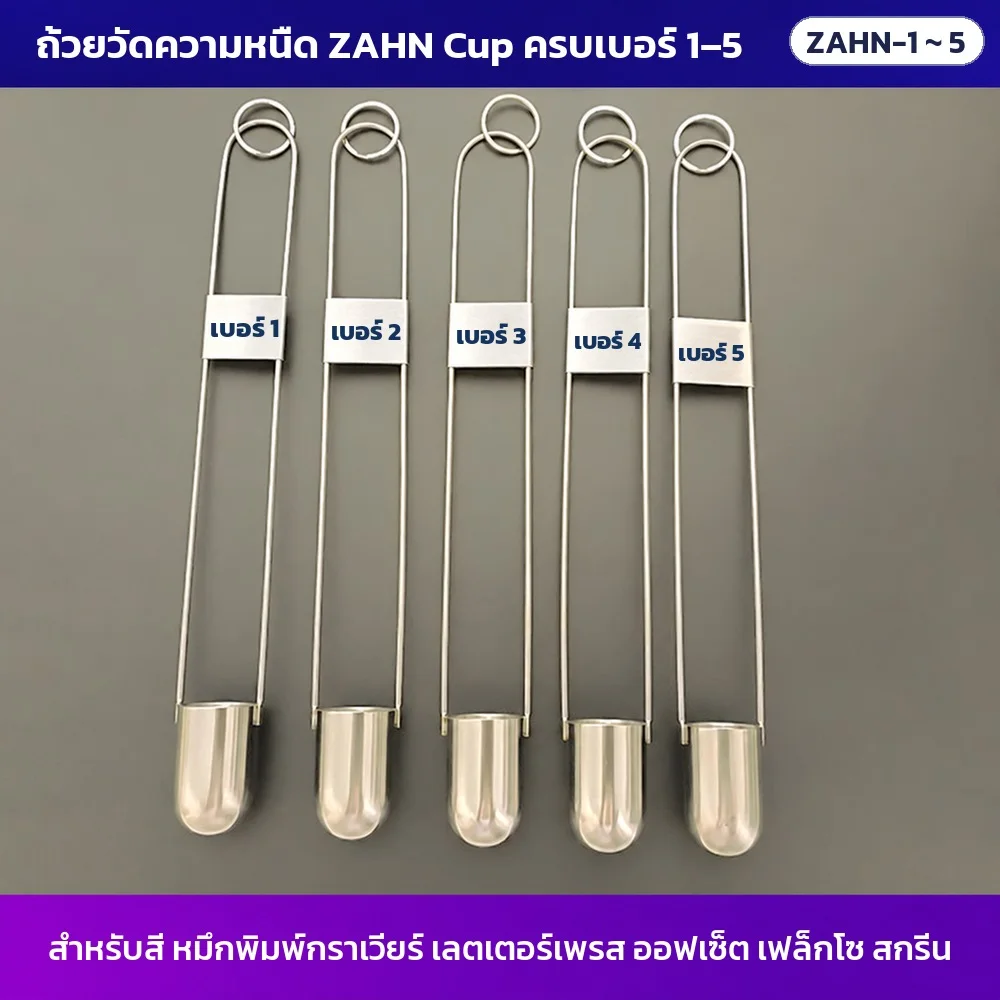

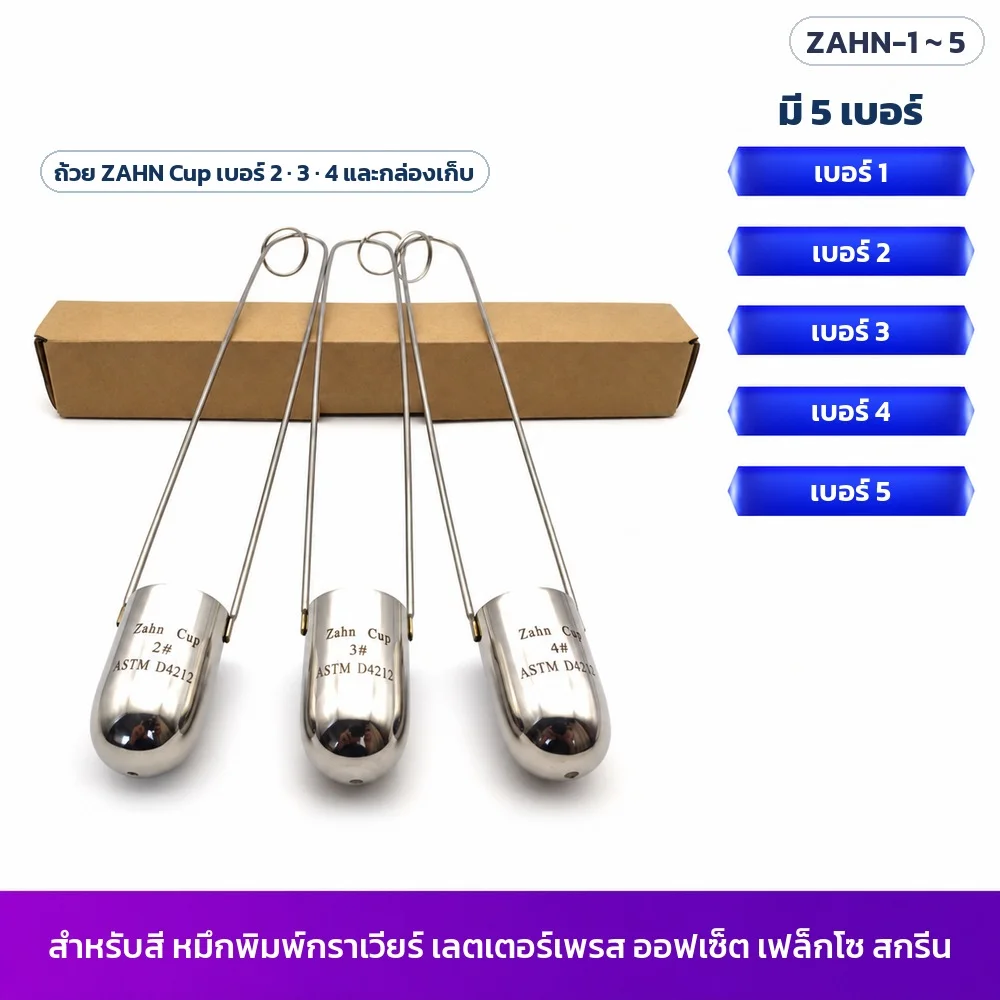

ถ้วยทุกเบอร์หน้าตาเหมือนกัน ต่างที่ขนาดรูเจาะก้นถ้วยและป้ายเบอร์บนด้าม

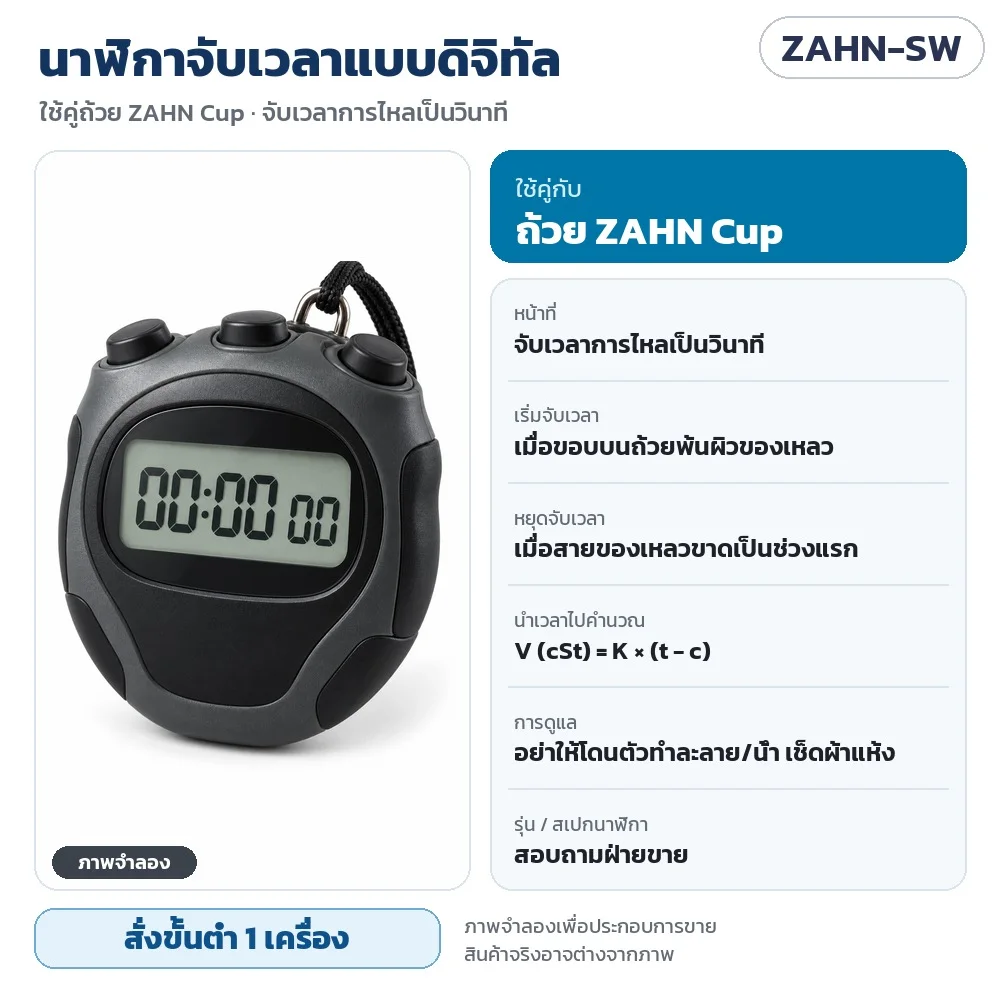

หมายเหตุ: ภาพนาฬิกาจับเวลา ZAHN-SW เป็นภาพจำลอง ไม่ใช่ภาพถ่ายสินค้าจริง รุ่นและสเปกสอบถามฝ่ายขาย

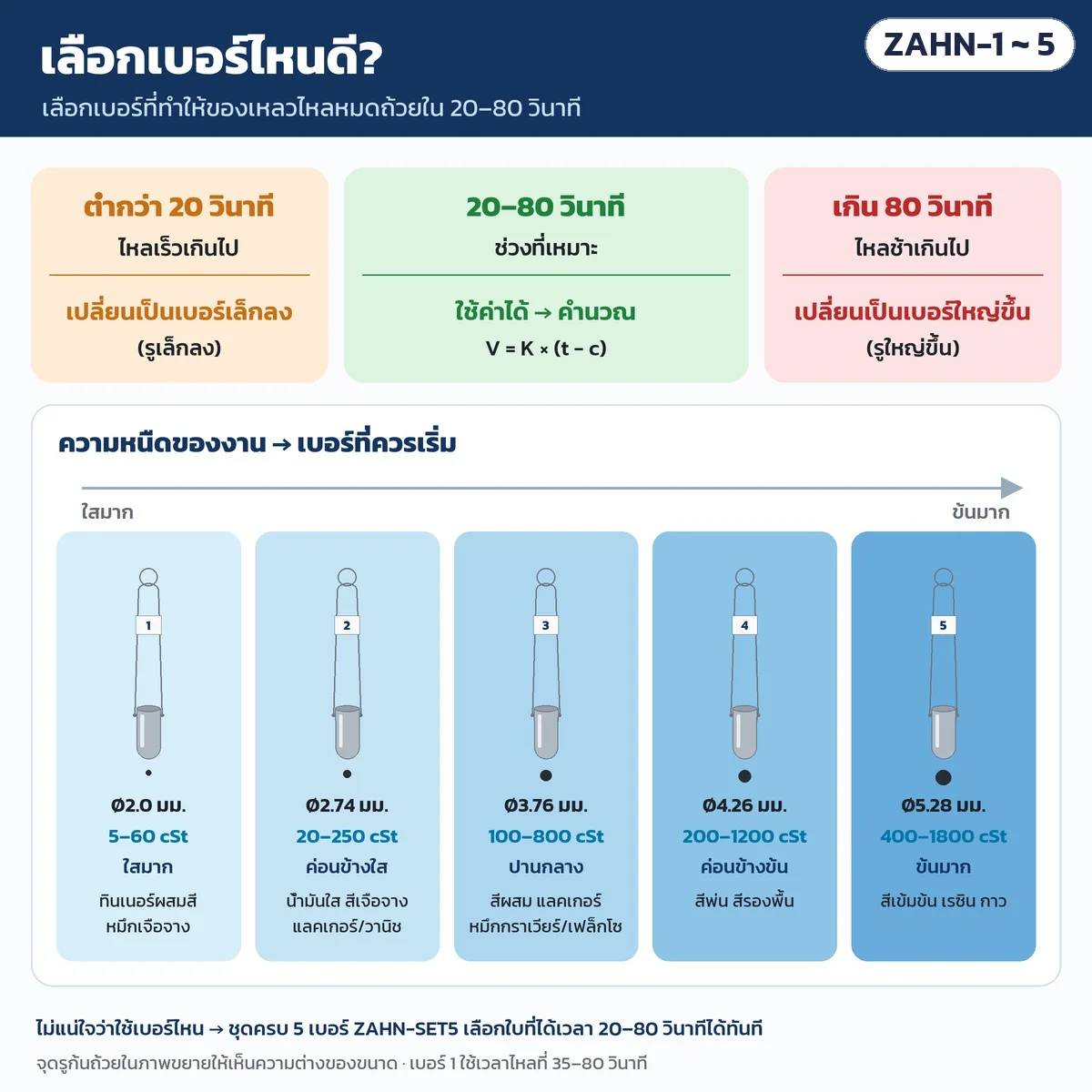

วิธีเลือกเบอร์
เลือกเบอร์ที่ของเหลวไหลหมดใน 20–80 วินาที ถ้าไหลเร็วกว่า 20 วินาทีให้ใช้เบอร์เล็กลง ถ้าช้าเกิน 80 วินาทีให้ใช้เบอร์ใหญ่ขึ้น
- เบอร์ 1 (35753 · ZAHN-1) 5–60 cSt → ของเหลวใสมาก เช่น ทินเนอร์ผสมสี หมึกพิมพ์เจือจาง
- เบอร์ 2 (35754 · ZAHN-2) 20–250 cSt → ของเหลวค่อนข้างใส เช่น น้ำมันใส สีผสมเจือจาง แลคเกอร์/วานิช
- เบอร์ 3 (35755 · ZAHN-3) 100–800 cSt → ความหนืดปานกลาง เช่น สีผสม แลคเกอร์/วานิช หมึกกราเวียร์/เฟล็กโซ
- เบอร์ 4 (35756 · ZAHN-4) 200–1200 cSt → ของเหลวค่อนข้างข้น เช่น สีพ่น สีรองพื้น
- เบอร์ 5 (35757 · ZAHN-5) 400–1800 cSt → ของเหลวข้นมาก เช่น สีเข้มข้น เรซิน กาว
- วัดของเหลวหลายแบบ หรือยังไม่แน่ใจว่าใช้เบอร์ไหน → 35758 · ZAHN-SET5 ชุดครบ 5 เบอร์
- ต้องการนาฬิกาจับเวลาคู่กัน → 35759 · ZAHN-SW

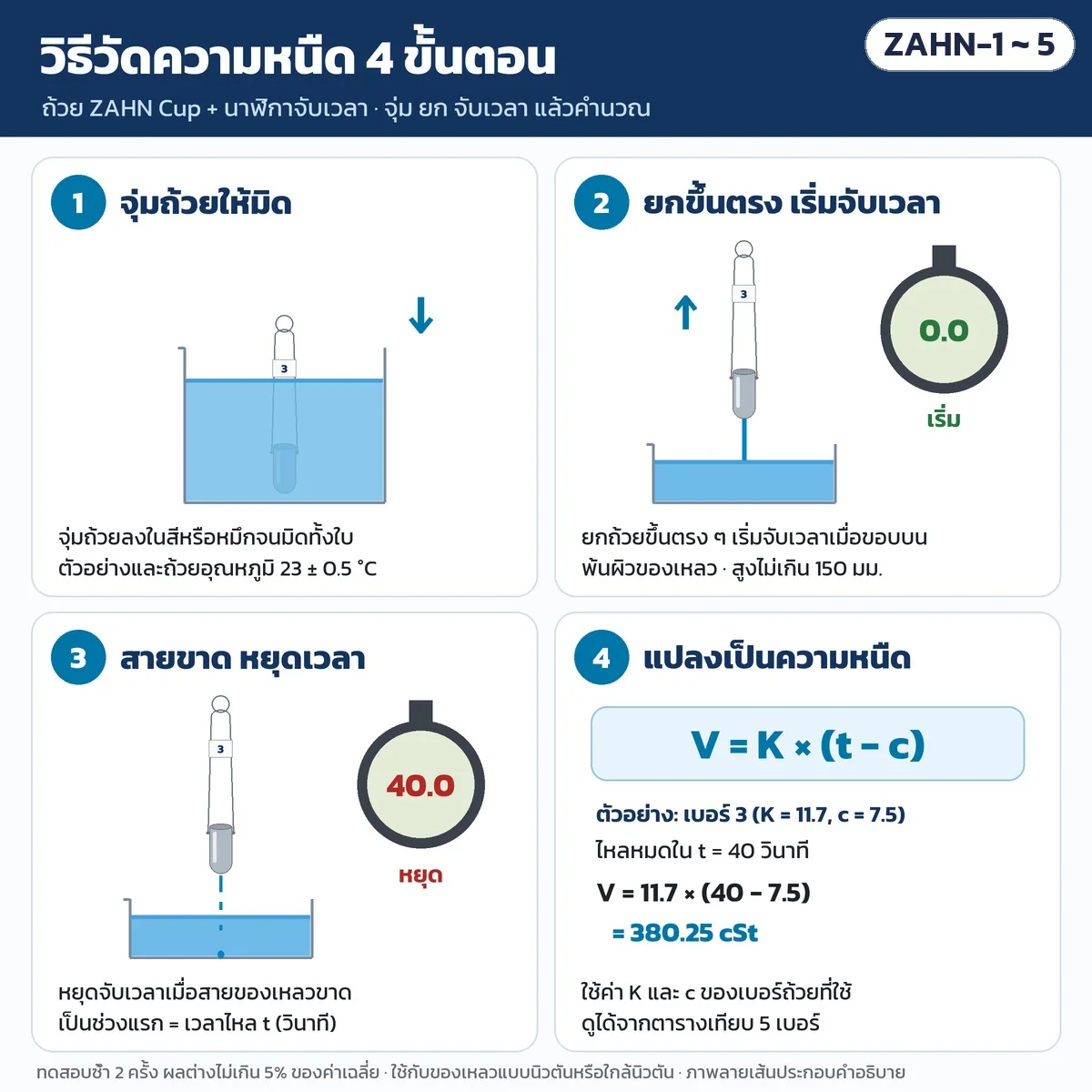

วิธีวัดความหนืด
- ล้างถ้วยด้วยตัวทำละลายที่เหมาะกับตัวอย่างแล้วทำให้แห้ง ระวังเศษค้างในรูเจาะ
- เลือกเบอร์ถ้วยให้เวลาไหลอยู่ช่วง 20–80 วินาที
- กรองตัวอย่าง ปรับอุณหภูมิตัวอย่างและถ้วยให้ได้ 23 ± 0.5 °C
- จุ่มถ้วยให้มิด สอดนิ้วในห่วงด้าม ยกขึ้นตรง ๆ อย่างรวดเร็วและนิ่ง
- เริ่มจับเวลาเมื่อขอบบนถ้วยพ้นผิวของเหลว ถือถ้วยตั้งตรง สูงจากผิวไม่เกิน 150 มม.
- หยุดจับเวลาเมื่อสายของเหลวขาดเป็นช่วงแรก ทดสอบซ้ำ 2 ครั้ง
- แปลงเวลาเป็นความหนืด V = K × (t − c) ตามตารางเบอร์ถ้วย
- ล้างถ้วยด้วยตัวทำละลายทันทีหลังใช้ ห้ามใช้แปรงลวด แล้วเก็บให้แห้ง
สูตรคำนวณ
ความหนืดจลน์ V (cSt) = K × (t − c) · t = เวลาไหลเป็นวินาที · K และ c ดูตามเบอร์ถ้วยในตารางด้านบน
ตัวอย่าง: ถ้วยเบอร์ 3 (K 11.7, c 7.5) ของเหลวไหลหมดใน 40 วินาที → V = 11.7 × (40 − 7.5) ได้ประมาณ 380 cSt
ทดสอบซ้ำ 2 ครั้ง ผลต่างกันไม่เกิน 5% แล้วใช้ค่าเฉลี่ย · จดอุณหภูมิไว้คู่กับผลทุกครั้ง

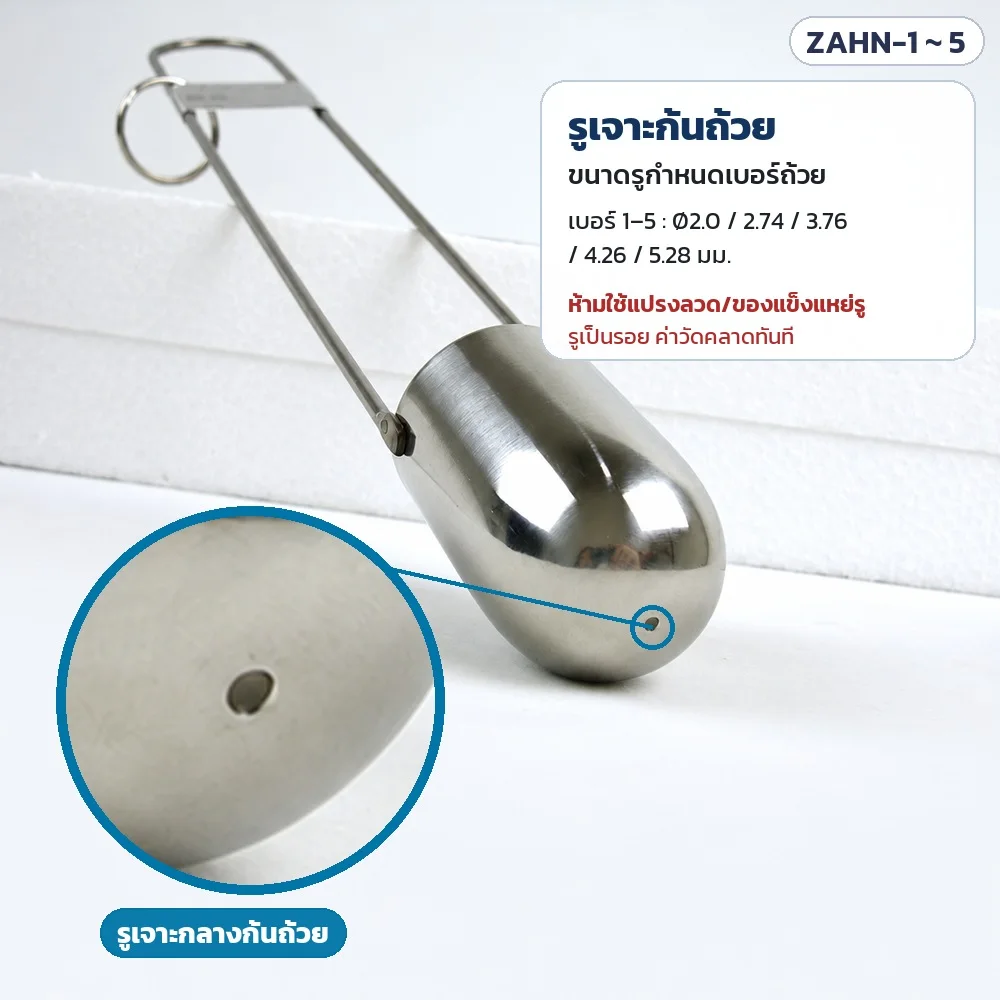

รูเจาะก้นถ้วย
ขนาดรูเจาะเป็นตัวกำหนดเบอร์ถ้วย ต้องกลมและไม่มีคราบ ส่องรูกับแสงก่อนใช้ทุกครั้ง ห้ามใช้แปรงลวดหรือของแข็งแหย่รู
การใช้งาน เหมาะกับใคร
- โรงงานสีและสีพ่นอุตสาหกรรม: เช็คความหนืดสีหลังผสมทินเนอร์ก่อนเข้าปืนพ่น
- โรงพิมพ์กราเวียร์ / เฟล็กโซ: คุมความหนืดหมึกในถาดระหว่างพิมพ์ ให้สีสม่ำเสมอทั้งม้วน
- โรงพิมพ์ออฟเซ็ต เลตเตอร์เพรส สกรีน: เทียบความหนืดหมึก/วานิชแต่ละล็อต
- ไลน์พ่นเคลือบ แลคเกอร์ วานิช งานไม้และโลหะ
- แล็บควบคุมคุณภาพ (QC) และงานพัฒนาสูตรสี หมึก กาว เรซิน
หมายเหตุ: ภาพที่ระบุ "ภาพจำลองด้วย AI" เป็นภาพประกอบ ไม่ใช่ภาพถ่ายจริง
ข้อควรระวัง
- ตัวทำละลายและสีหลายชนิดไวไฟ ใช้ในที่อากาศถ่ายเท ห่างประกายไฟ
- สวมถุงมือและแว่นตาขณะจุ่มถ้วยและล้างด้วยตัวทำละลาย
- ห้ามใช้แปรงลวดหรือของแข็งแหย่รูเจาะ รูเป็นรอยแล้วค่าวัดคลาด
- อย่าทำถ้วยตกหรือบุบ ถ้วยและรูที่บิดเบี้ยวทำให้ค่าเพี้ยน
- ของเหลวที่เป็นเจลหรือไม่ใช่นิวตัน ค่าที่ได้ใช้เปรียบเทียบเท่านั้น
การดูแลและทำความสะอาด
- ล้างด้วยตัวทำละลายทันทีหลังวัด อย่าปล่อยให้สีหรือหมึกแห้งติดในรู

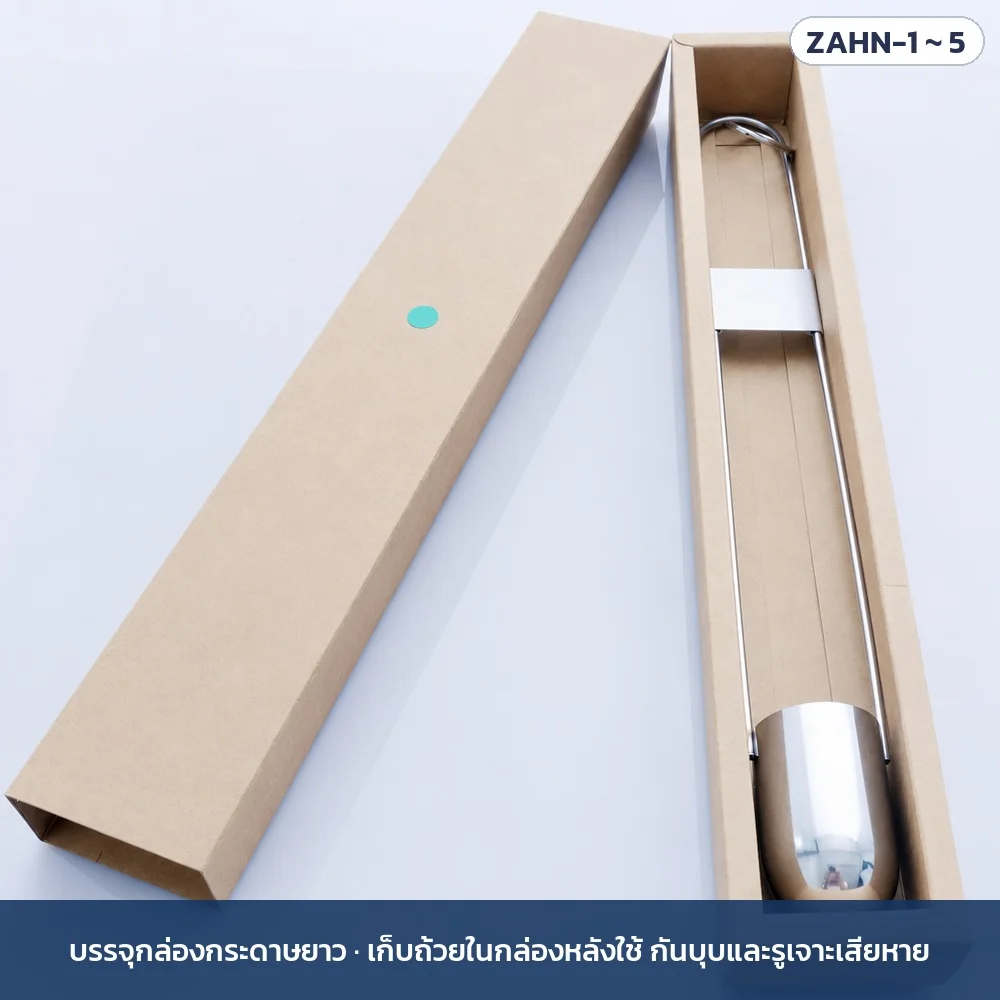

- ส่องรูเจาะกับแสงก่อนใช้ ต้องกลมและไม่มีคราบ · เก็บในกล่องแยกเบอร์ แห้ง ไม่ทับกัน
- ควรเทียบค่ากับน้ำมันมาตรฐานความหนืดเป็นระยะ (คำแนะนำทั่วไป)
คำถามที่พบบ่อย
ZAHN Cup ใช้วัดอะไร
ใช้วัดความหนืดของเหลวแบบนิวตันหรือใกล้นิวตัน เช่น สี แลคเกอร์ วานิช หมึกพิมพ์ โดยจับเวลาที่ของเหลวไหลออกจากรูก้นถ้วย
มีกี่เบอร์ ต่างกันอย่างไร
มี 5 เบอร์ ต่างที่ขนาดรูเจาะ: เบอร์ 1 Ø2.0 มม. (5–60 cSt) ถึงเบอร์ 5 Ø5.28 มม. (400–1800 cSt) หน้าตาถ้วยเหมือนกัน
ควรเลือกเบอร์ไหน
เลือกเบอร์ที่ของเหลวไหลหมดใน 20–80 วินาที ถ้าไหลเร็วกว่า 20 วินาทีใช้เบอร์เล็กลง ถ้าช้าเกิน 80 วินาทีใช้เบอร์ใหญ่ขึ้น
ต้องซื้อครบ 5 เบอร์ไหม
ไม่จำเป็น ถ้าของเหลวที่วัดอยู่ช่วงเดียวซื้อเบอร์เดียวได้ ถ้าวัดหลายแบบเลือกชุดครบ 5 เบอร์ ZAHN-SET5
สั่งขั้นต่ำเท่าไร
สั่งซื้อขั้นต่ำ 1 ชิ้น เลือกเบอร์เดียวได้
แปลงเวลาเป็นความหนืดอย่างไร
ใช้สูตร V (cSt) = K × (t − c) เช่น เบอร์ 3 (K 11.7, c 7.5) ถ้าไหล 40 วินาที ได้ประมาณ 380 cSt
ต่างจากถ้วยฟอร์ดอย่างไร
ถ้วยฟอร์ดวางบนขาตั้งแล้วเทตัวอย่างใส่ ส่วน ZAHN Cup เป็นแบบจุ่มมือถือ ใช้ข้างถังหรือถาดหมึกได้เลย ค่าของสองแบบเทียบตรงกันไม่ได้
ใช้มือถือจับเวลาแทนนาฬิกาได้ไหม
ได้ ขอให้กดได้ทันทีและอ่านค่าเป็นวินาที แต่นาฬิกาจับเวลาแยกกดด้วยมือเดียวสะดวกกว่าขณะถือถ้วย
อุณหภูมิมีผลไหม
มีผลมาก ความหนืดเปลี่ยนตามอุณหภูมิ ควรวัดที่ 23 ± 0.5 °C หรืออุณหภูมิเดียวกันทุกครั้ง และจดอุณหภูมิไว้คู่กับผล
ใช้แทนเครื่องวัดความหนืดแบบหมุนได้ไหม
ใช้ได้สำหรับงานควบคุมหน้างานที่ต้องการค่าเร็ว ส่วนของเหลวที่เป็นเจลหรือต้องการค่าละเอียดสูงควรใช้เครื่องแบบหมุน
ทำความสะอาดอย่างไร
ล้างด้วยตัวทำละลายที่ละลายตัวอย่างได้ทันทีหลังใช้ ห้ามใช้แปรงลวด เป่าลมหรือเช็ดให้แห้งแล้วเก็บในกล่อง
ข้อมูลที่ต้องสอบถามฝ่ายขาย
- รุ่นและสเปกละเอียดของนาฬิกาจับเวลา — สอบถามฝ่ายขาย
- ระยะเวลารอสินค้า — สอบถามฝ่ายขาย
- ความยาวด้ามและน้ำหนักถ้วย — สอบถามฝ่ายขาย
คู่มือภาษาไทย และวิดีโอ
คู่มือภาษาไทย (ตาราง 5 เบอร์ วิธีวัด สูตรคำนวณ แบบฟอร์มบันทึกผล การดูแลถ้วย): เปิดคู่มือ
วิดีโอ YouTube: https://youtu.be/E5P8BY-8_xM — ภาพในคลิปเป็นภาพสินค้าจริง ร่วมกับภาพจำลองประกอบ · เสียงบรรยายและบางช็อตสร้างด้วย AI
ดูรายละเอียดเพิ่มเติมที่ 42okok.com: https://42okok.com/?p=100010
สอบถาม / สั่งซื้อ
สั่งซื้อขั้นต่ำ 1 ชิ้น (เลือกเบอร์เดียวได้)
สอบถามราคา / เลือกเบอร์ / สั่งซื้อ LINE @PYCM โทร 02-114-7416 ต่อ 2
รหัสสินค้า 35753–35759 · รุ่น ZAHN-1 ZAHN-2 ZAHN-3 ZAHN-4 ZAHN-5 ZAHN-SET5 ZAHN-SW
